KDM: Seu fabricante profissional de gabinetes Nema

O gabinete KDM NEMA é construído para aplicações internas e externas. Ele ajudará os componentes elétricos da sua organização a não sofrerem danos e ficarem livres de poeira, sujeira, vazamento de água, gotejamento de óleo, gelo, granizo e qualquer outro tipo de produto químico ou elemento que possa encontrar em seus arredores.

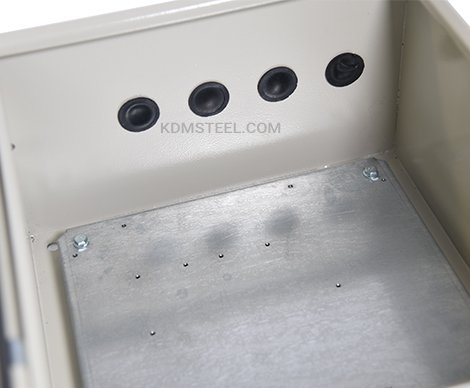

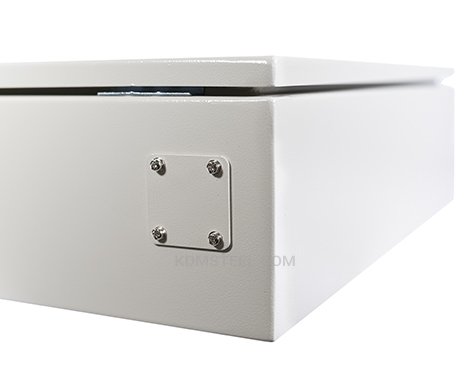

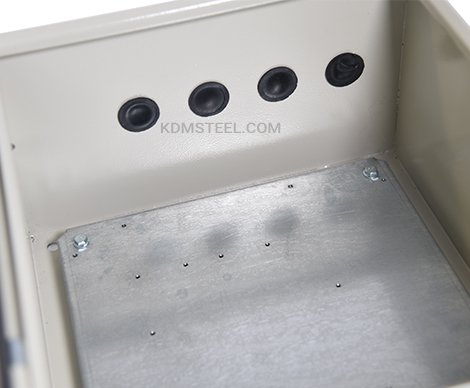

O gabinete KDM NEMA apresenta aço de calibre de código, furos de montagem e uma variedade de configurações de knockout para qualquer aplicação, incluindo sistemas de rede de comunicação de dados. Cada gabinete classificado como NEMA tem características de design exclusivas, fabricação de precisão e materiais da mais alta qualidade, tornando-o a melhor escolha para aplicações elétricas.

A KDM oferece uma ampla gama de gabinetes NEMA que funcionam bem em um ambiente específico, como em uma cervejaria, uma lavanderia, um cais de navios, um metrô, uma siderúrgica, uma pedreira, uma zona de construção, uma mina, uma estação de tratamento de águas residuais, um bueiro, submerso em óleo ou debaixo d'água. E também, nossos gabinetes classificados como NEMA são adequados para ambientes perigosos. A KDM oferece gabinetes NEMA tipo 1, 2, 3, 3R, 4, 4X, 12 e 13.

Nós, da KDM, produzimos gabinetes elétricos de alta qualidade com classificação NEMA em montagem na parede, independente, montagem no chão, modular, à prova de intempéries, aço inoxidável, aço galvanizado, caixa de junção, e tipos de calha. Cada gabinete é projetado para ser a maneira ideal de proteger o equipamento dos elementos.

A KDM atua no setor de gabinetes elétricos há mais de 10 anos. Fabricamos diferentes gabinetes que atendem aos rigorosos requisitos da NEMA com base em seus desejos detalhados.

Na KDM, oferecemos gabinetes personalizados e padrão do tipo NEMA. Esses gabinetes excepcionalmente duráveis e resistentes à corrosão atendem às mais exigentes aplicações ambientais industriais e perigosas.

Com o gabinete KDM NEMA, você pode ter certeza de que seu pessoal e o público estão seguros da exposição à fiação elétrica. Entre em contato conosco para saber mais sobre como podemos ajudar a atender às suas necessidades!

A KDM está na indústria de gabinetes elétricos há anos, nós fabricamos diferentes gabinetes NEMA com base nos requisitos detalhados dos clientes. Envie sua consulta a qualquer momento.

O KDM NEMA Enclosure é fabricado em aço, aço galvanizado ou aço inoxidável (304 ou 316L). O tipo de material deste gabinete NEMA depende das condições ambientais externas ou internas.

O KDM NEMA Enclosure é um acessório confiável e seguro que está em conformidade com os diferentes padrões NEMA. Dependendo das necessidades específicas, a KDM Steel oferece Gabinete NEMA 1, Gabinete NEMA 2, Gabinete NEMA 3, Gabinete NEMA 3R, Gabinete NEMA 3S, Gabinete NEMA 3X, Gabinete NEMA 3RX, Gabinete NEMA 3SX, Gabinete NEMA 4, Gabinete NEMA 4X, Gabinete NEMA 5, Gabinete NEMA 6, Gabinete NEMA 6P, Gabinete NEMA 7, Gabinete NEMA 8, Gabinete NEMA 9, Gabinete NEMA 10, Gabinete NEMA 11, Gabinete NEMA Tipo 12, Gabinete NEMA 12K e Gabinete NEMA 13.

KDM: Sua fábrica de gabinetes NEMA mais confiável

Comparado com outros fabricantes, o KDM NEMA Enclosure oferece valor imbatível no mercado. Este NEMA Enclosure está em conformidade com NEMA 250-2014, RoHS, CE, UL, C-UL, ATEX, IECEx, EN / IEC 60529 e CSA para gabinetes elétricos.

Os gabinetes KDM NEMA são adequados para uso interno e externo. Esses gabinetes NEMA protegem componentes elétricos de sujeira, água, umidade, óleo, acetileno, umidade, chuva, gelo, luz, condensação, sujeira trazida pelo vento, corrosão devido à água salgada, etc.

Com os gabinetes KDM NEMA, todos os componentes elétricos e eletrônicos ficam seguros na maioria dos ambientes perigosos.

Os gabinetes KDM NEMA vêm como gabinetes autônomos, gabinetes elétricos de montagem no piso, gabinetes elétricos de montagem em parede, gabinetes elétricos modulares, gabinetes elétricos à prova de intempéries e muitos mais.

Como fabricante líder de gabinetes NEMA na China, a KDM Steel tem o know-how e a experiência para produzir todos os designs de gabinetes elétricos. Produzimos gabinetes NEMA com uma porta, porta dupla ou mais.

Nossa ampla variedade de Gabinetes NEMA industriais também inclui gabinetes com janelas e gabinetes particionados. Com seleção cuidadosa de design e acabamento, como galvanização ou polimento de superfície, a KDM Steel fabrica Gabinetes NEMA confiáveis e duráveis.

Os tamanhos, layouts e designs dos gabinetes KDM NEMA variam dependendo dos requisitos e aplicações do cliente.

A KDM Steel usa fabricação de gabinetes NEMA de alta tecnologia e automatizada, oferecendo assim uma solução de custo competitivo do que seus concorrentes no mercado. Na KDM Steel, projetamos e fabricamos qualquer projeto de gabinete NEMA.

Nossa equipe profissional de engenheiros e técnicos com mais de 10 anos no setor de fabricação de gabinetes NEMA ajudará você no processo de design personalizado.

E com mais de 2.650 NEMA Enclosures já projetados, a KDM Steel pode lidar com pedidos urgentes. Mesmo com projetos de NEMA Enclosure personalizados, garantimos um prazo de entrega curto.

Na KDM Steel, garantimos qualidade, preço competitivo e uma gama de gabinetes NEMA

Envie sua consulta agora!

Guia de perguntas frequentes sobre gabinetes NEMA

Para uma visão geral adicional, rolar para baixo!

• O que é NEMA?

Esta é uma organização norte-americana, Associação Nacional de Fabricantes de Eletricidade, que estabelece padrões de segurança.

• O que significam os tipos NEMA?

Tipos NEMA descrevem as especificidades e características de um gabinete. Por exemplo, o tipo 1 é de uso geral, mas o tipo 2 é aquele mais estanque contra condensação. Estes tipos são muito abrangentes e particulares para um ambiente e suas necessidades.

• Quais tipos de NEMA a KDM Steel oferece?

A KDM Steel oferece tipos NEMA 1, 2, 3, 3R, 3S, 3X, 3RX, 3SX, 4, 4X, 5, 6, 6P, 7, 8, 9, 10, 11, 12, 12K e 13 gabinetes. Por favor, veja o que estes tipos de gabinete para que servem e contra o que protegem. Além disso, o KDM tem classificações IP65 e IP66, bem como SGS.

• Quais são alguns tipos de classificações NEMA?

Algumas classificações NEMA correspondem a gabinetes projetados para uso interno em um local não perigoso. Alguns correspondem a ambientes externos não perigosos. Enquanto isso, alguns correspondem a ambientes perigosos. Para ver qual tipo é qual, verifique o Tabela NEMA.

• É possível converter uma classificação NEMA em uma classificação IP?

Um Classificação IP é usado pela IEC (Comissão Eletrotécnica Internacional). Esta classificação é para importação europeia com um padrão igual de EN 60529. Ela fornece informações sobre a entrada de substâncias – se sólidos ou líquidos podem ou não passar pelo gabinete. O primeiro dígito após IP é a classificação de entrada de sólidos de 1 a 9. O segundo dígito é a entrada de líquidos. As classificações IP e NEMA são usadas para padrões de segurança, mas não são diretamente equivalentes. Os padrões IP não incluem resistência à corrosão, vazamento de óleo, bem como outros riscos industriais comuns. No entanto, existem tabelas e comparações que explicam melhor. Nota: KDM também oferece Gabinetes IP!



• Contra o que os gabinetes NEMA protegem?

Os gabinetes KDM NEMA protegerão sua fiação contra poeira, respingos de água, condensação, fibras transportadas pelo ar, substâncias corrosivas, vazamentos de óleo e líquido de arrefecimento, bem como explosões internas.

• Os invólucros NEMA protegem contra arco elétrico?

Arco elétrico é a luz e o calor produzidos por uma falha de arco. Falha de arco é uma explosão elétrica que resulta de muita conexão através do ar com outra coisa. Basicamente, uma explosão elétrica ou incêndio. Ad, não, os gabinetes NEMA não levam em conta esse tipo de risco.

• Quais são os tipos de design de gabinetes NEMA?

A KDM oferece uma grande seleção de gabinetes diferentes. Alguns dos principais tipos de design incluem montado na parede, independente, montado no chão, modular, e caixa de junção. Além disso, existem articulado gabinetes e opções com janelas. Naturalmente, a KDM tem serviços personalizados para projetar um gabinete que se ajuste às necessidades do seu negócio. Há também projetos de porta única e dupla.

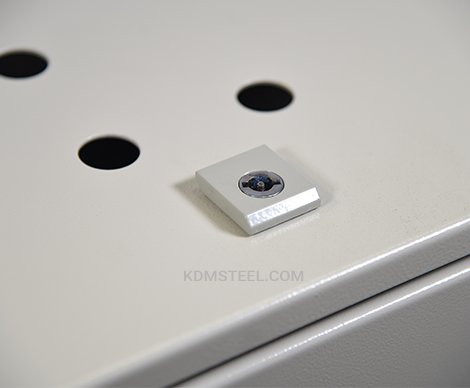

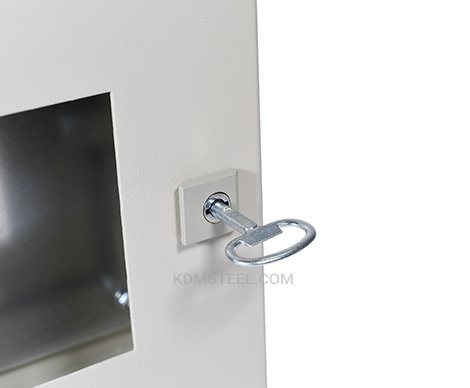

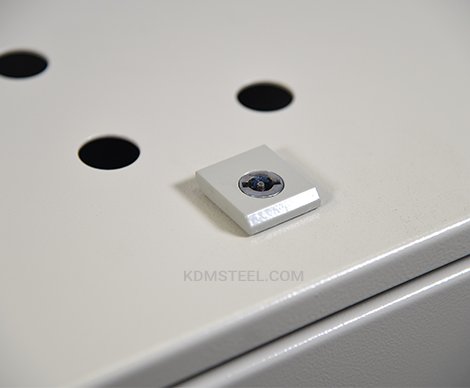

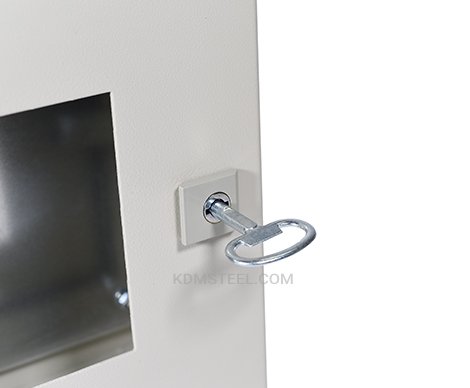

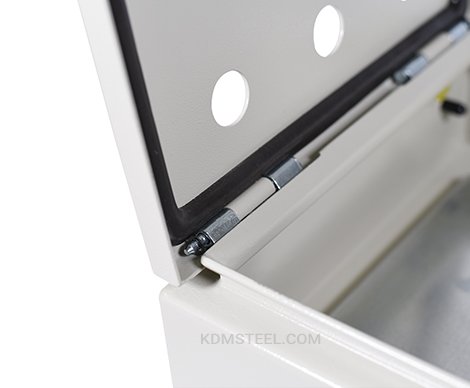

• Quais vantagens recursos como dobradiças e travas têm em gabinetes NEMA?

Dobradiças contínuas fortalecem o gabinete, pois percorrem todo o seu comprimento. Elas são de baixo custo, personalizáveis, tradicionais e fornecem uma vedação mais firme. Dobradiças ocultas, por outro lado, são fáceis de instalar, seguras e esteticamente minimalistas. Travas de grampo são confiáveis, duráveis e muito práticas. As tampas de grampo são fáceis de usar e fornecem acesso conveniente ao conteúdo do gabinete. Além disso, elas fornecem uma vedação mais firme do que as dobradiças. Travas giratórias são estéticas, versáteis e fáceis de trabalhar. Esta também é uma parte importante do design de um gabinete perfeito.

• Qual é o futuro do mercado de gabinetes elétricos NEMA?

O mercado de gabinetes elétricos valia 5,34 bilhões de dólares em 2018. ATÉ 2024, espera-se que atinja 8,74 bilhões de dólares. Isso representa um crescimento de mercado de 8.57%! Devido a um aumento global no potencial industrial, há também um aumento no equipamento e na proteção desse equipamento. A Ásia-Pacífico representa o maior mercado agora – e no futuro previsível. No entanto, a América do Norte está mostrando um aumento exponencial, então também é um mercado muito bom.

(CAGR é uma Taxa de Crescimento Anual Composta – um termo útil para investimentos)

• Quais são as tarifas de importação sobre gabinetes NEMA chineses?

Assim como na maioria dos outros produtos chineses, as tarifas para os EUA são 25%, enquanto as tarifas para a UE variam. Para ter certeza, por favor confira.

• Existe alguma diferença entre o envio para os EUA e o envio para o Canadá?

Em termos de certificações, você precisa de uma listagem C-UL em vez de UL. Há diferenças, e os requisitos canadenses são um híbrido entre os padrões dos EUA e da UE. Os produtos também devem estar em conformidade com os padrões CSA. Felizmente, a KDM tem todas essas certificações necessárias, então você pode importar facilmente para qualquer lugar que desejar. No entanto, você ainda pode esperar uma tarifa 25% no Canadá.

• Quais outras certificações devo conhecer além de UL e CE?

Há também RoHS – Normas europeias.

• Como faço para enviar gabinetes NEMA para a Amazon?

Existem muitas organizações cujas ajuda você pode obter. Mais importante, porém, certifique-se de seguir os requisitos da Amazon e ter todas as suas certificações.

• Quais são os tipos NEMA mais populares?

Os tipos de invólucros NEMA mais solicitados e pesquisados tendem a ser do tipo 4, incluindo 4X, tipo 8, tipo 1 e tipo 12. Todos eles, exceto o tipo 8, são para locais não perigosos. Isso lhe dará uma ideia das necessidades do mercado – a maioria das empresas e indústrias não requer invólucros à prova de explosão.

• O que significa a nomenclatura NEMA com classes e divisões?

Você pode ter notado que a NEMA também usa um sistema de categorias como Classe, Divisão, Grupo. Essas categorias são delineadas pela NEC e NFPA.

A classe descreve o tipo de vapores explosivos no ar ao redor. Locais de classe I têm gases inflamáveis. Locais de classe II têm poeira combustível. Locais de classe III têm fibras inflamáveis.

A divisão descreve a probabilidade de substâncias inflamáveis estarem em uma concentração grande o suficiente para serem perigosas. A divisão I é relativamente segura, enquanto a divisão II é mais imprevisível.

O grupo classifica substâncias inflamáveis em relação a outras. O grupo A se relaciona ao acetileno. O grupo B tem hidrogênio. O grupo C tem etileno. O grupo D tem propano e gasolina. Todos esses grupos têm mais substâncias, então verifique o listas completas.

Essas categorias descrevem o ambiente para o qual o gabinete NEMA é adequado. Saber o que elas significam pode ajudar você a escolher o gabinete ideal para suas necessidades.

• O que é MOQ?

A KDM oferece um MOQ baixo a partir de 1 PC. MOQ é Quantidade Mínima de Pedido. Então, o que isso significa é que você não precisa pedir em grandes quantidades imediatamente. Você pode pedir apenas 1 gabinete NEMA de amostra e então tomar suas decisões.

• De que materiais são feitos os gabinetes NEMA?



Os materiais podem incluir aço galvanizado ou inoxidável, alumínio, aço carbono, policarbonato, fibra de vidro, fundido, ABS e muito mais. A maioria dos engenheiros opta pelo aço, mas outros materiais também têm suas próprias vantagens e propósitos.

• Como escolher o material correto?

O material depende do setor para o qual você está vendendo os gabinetes.

Carbono e aço inoxidável são materiais muito duráveis e fortes. Eles podem ser usados nas indústrias médica e alimentícia, pois não são porosos e, portanto, são protegidos contra fungos e bactérias. No entanto, esses materiais são caros e pesados. O aço inoxidável também é resistente ao fogo e ao impacto, por isso é ótimo para o setor rodoviário. O aço carbono é mais barato que o aço inoxidável, mas é mais propenso à corrosão. O aço carbono não deve ser usado em locais úmidos ou onde haja água salgada por perto.

As vantagens do alumínio são seu peso leve, baixo custo e maleabilidade, o que o torna forte. Ele pode ser usado para blindar equipamentos elétricos sensíveis, pois é protegido contra interferência eletromagnética e corrosão.

O policarbonato não é magnético, é à prova de choque, mais fácil de modificar e muito leve. Ele também suporta lugares ácidos, mas é vulnerável a produtos de limpeza abrasivos. O plástico e o ABS têm propriedades semelhantes. Como esses materiais são mais baratos, eles são usados com eletrônicos de mesa e na indústria de TI. Por fim, o ABS é resistente a raios UV, o que evita a degradação precoce dos fios.

Die-cast também é leve, mas muito durável e forte. Também é mais barato e fácil de trabalhar.

A fibra de vidro protege contra produtos químicos e corrosão melhor do que o ABS, mas também é mais cara. Além disso, é ótima para ambientes constantemente molhados.

Em termos de resistência química, veja a tabela abaixo. Esta tabela também fornece informações sobre alguns revestimentos de gabinete.

• Quais são os acabamentos de pintura disponíveis para gabinetes NEMA?

Os revestimentos são divididos em 2 tipos: pó e esmalte. Os pós são tipicamente mais baratos que os esmaltes. Além disso, os revestimentos em pó geralmente não são recomendados sobre gabinetes NEMA de aço inoxidável ou alumínio. Dentro dos pós, há Poliéster, Epóxi e Híbrido.

O revestimento em pó de poliéster é resistente à corrosão. No entanto, ele começará a perder a cor se exposto a altas temperaturas. Eles podem ser usados ao ar livre.

O revestimento em pó epóxi suporta impacto, corrosão e muitos produtos químicos. Embora possa suportar altas temperaturas, ele perderá o brilho se exposto à luz solar.

O revestimento em pó híbrido é uma mistura de outros pós, permitindo que os fabricantes atendam às necessidades dos clientes.

Dentro dos esmaltes, existem Alquídico Melamina, Poliuretano e Epóxi.

Revestimentos alquídicos são duros, resistentes a manchas, detergentes e abrasões. São seguros o suficiente para ambientes internos com alimentos por perto.

O poliuretano é resistente à corrosão e ótimo para uso externo.

O esmalte epóxi, assim como o pó, é resistente a produtos químicos, corrosão e impacto.

Estenda a mão para KDM para solicitar qualquer um deles!

• Há alguma dica adicional sobre revestimentos de gabinetes NEMA?

Gabinete NEMA com revestimentos

Se você quiser cortar os custos de preparação de metal, tintas texturizadas como hammertoes e tintas splatter ajudarão. Elas também fornecerão uma aparência estética. Normalmente, tinta em pó de poliéster é usada, então você pode economizar dinheiro na tinta em si. Outra recomendação é solicitar um interior de cor escura do gabinete e um exterior de cor clara. Dessa forma, o calor externo será refletido, enquanto o calor interno será distribuído para fora. Esta é uma solução ideal para ambientes e equipamentos propensos a superaquecimento.

• O que deve haver dentro dos gabinetes NEMA?

Geralmente, é um interruptor de energia ou um display. Há também pequenos e grandes aparelhos, microcontroladores, quadros elétricos, quadros de distribuição, disjuntores, medidores de eletricidade e transformadores. Claro, os gabinetes NEMA podem ser usados para muito mais, mas esses são os principais usos.

• Quais acessórios existem para gabinetes NEMA e quais a KDM pode me oferecer?

Você pode solicitar um desabafar, janela, dobradiça, ou uma fechadura para seu gabinete. A KDM pode adicionar tudo isso. A KDM tem diferentes designs com janelas de policarbonato para visualização. Eles também têm dobradiças ajustáveis, com mola, com pino, deslocadas, contínuas ou ocultas. Quanto às fechaduras, também há uma grande variedade com inserção de chave, padrão, travas de came, maçanetas e kits de trava. Finalmente, a KDM revestirá o gabinete em qualquer cor que você solicitar.

• O que é um nocaute?

Knockouts são parcialmente perfurados através de furos nos gabinetes. Eles podem ser removidos para puxar cabos, conectores e conduítes.

• O que é uma junta?

Uma junta é uma vedação que preenche o espaço entre duas superfícies para evitar vazamentos. As juntas são usadas em gabinetes NEMA projetados para serem à prova de água ou óleo. Normalmente, as juntas são feitas de espuma ou borracha – um material absorvente ou elástico.

• O que é aço com bitola codificada?

Aço de calibre de código é uma maneira de medir a espessura de uma chapa de aço. O sistema de calibre é usado nos EUA e padroniza espessuras usadas para gabinetes NEMA. Geralmente, conforme o calibre aumenta, os milímetros diminuem. O maior calibre é 0000000, que é 12,7 milímetros, enquanto o menor calibre é 38, que é 0,16 milímetros.

• Os tipos de gabinete NEMA têm números e letras. O que as letras significam?

As letras diferenciam alguns subtipos de classificações numéricas, e elas representam um recurso adicionado ou removido.

“X”, como em 4X, denota proteção adicional contra corrosão, bem como outras características do tipo 4.

“S”, como em 3S, significa que o gabinete funcionará mesmo quando coberto de gelo.

“P”, como em 6P, significa que o gabinete pode suportar ser temporariamente submerso em água ou óleo.

“R”, como em 3R, indica que o gabinete não possui proteção contra poeira.

“K”, como em 12K, significa que o gabinete permite knockouts.

Claro, essas letras também podem ser combinadas, como em 3RX.

• Quais são alguns erros na escolha de gabinetes NEMA que devo ter em mente?

Existem 5 principais e mais erros comuns que as pessoas, como importadores, fazem ao decidir sobre um gabinete NEMA.

Um erro é escolher a classificação errada. Antes de pedir seu lote, certifique-se de entender completamente o ambiente em que os gabinetes ficarão. Considere tudo em detalhes e consulte seu fabricante.

O segundo erro é escolher materiais incorretos. Isso está ligado ao primeiro erro, então saiba o tipo necessário! Além disso, considere a segurança primeiro, depois o custo.

O terceiro erro é escolhendo o tamanho errado do gabinete. Aqui, também, você precisa saber exatamente onde você acha que seus clientes montarão o gabinete e que equipamento eles colocarão nele. Não compre demais, mas também não compre um que seja muito pequeno, caso o equipamento seja atualizado.

O quarto erro é ignorar as características do produto, como janelas, travas, acessórios de montagem. Conhecê-los ajudará você a economizar dinheiro e obter o design mais prático.

O erro final é ignorar a capacidade de modificar o gabinete. Alguns materiais são mais fáceis de furar do que outros, alguns precisam de suportes para instalação ou acabamentos especiais. Certifique-se de considerar a facilidade de modificação também.

• A temperatura externa é importante na escolha de um gabinete NEMA?

O superaquecimento pode danificar gravemente o equipamento elétrico, portanto, ventiladores, aberturas e sistemas de resfriamento são cruciais para os gabinetes. Não apenas a temperatura externa deve ser considerada, mas também a interna — ainda mais do que a externa. Considere o clima dos lugares para onde você fará o envio e o quão envolvido o equipamento estará. Certifique-se de consultar seu fabricante!

• O que mais deve ser considerado no projeto de um gabinete?

Uma consideração importante deve ser a facilidade de manutenção. Certifique-se de que o design permita que os trabalhadores consertem e façam a manutenção da fiação, substituam painéis e instalem coisas adicionais. Emparelhado com uma consideração de onde os gabinetes ficarão, seu design deve facilitar o trabalho com componentes elétricos. Quantas portas você terá, se precisa ou não de uma desconexão de energia, vários painéis ou energia de barramento. Barras de ônibus servem para distribuição de energia. Além disso, considere se você precisa de tinta com acabamento especial para resistir a pôsteres e pichações se seus gabinetes forem ficar em locais públicos.

• Sou apaixonado por ser ecologicamente correto. Como posso garantir isso ao encomendar gabinetes NEMA?

Você deve tentar perguntar se o fabricante está usando produção com eficiência energética. Além disso, pergunte se eles estão trabalhando e descartando materiais perigosos e se há muita emissão química. Se houver muita, talvez tente solicitar um material diferente. Finalmente, veja se os resíduos da produção podem ser reciclados. Se nada mais, você sempre pode escolher um material de gabinete que seja reciclável. Tenha em mente que as fábricas não podem ser totalmente verdes, mas podem tentar mantê-lo no mínimo. Apenas envie uma consulta!

• A NEMA testa os gabinetes?

A NEMA por si só não testa os gabinetes; ela apenas estabelece os padrões. Você deve tomar cuidado com fabricantes que alegam vender gabinetes NEMA sem um laboratório terceirizado para provar isso. Normalmente, os fabricantes usam a UL para verificar e testar gabinetes NEMA. A KDM tem uma certificação UL, entre outras, então você pode ter certeza de que nossos gabinetes NEMA estão realmente seguindo os padrões NEMA.

---

Gabinete NEMA: O guia definitivo de importação

Eu sei que você está procurando por alta qualidade e confiabilidade gabinete elétrico.

É por isso que hoje quero explicar a vocês os padrões de qualidade importantes neste setor – NEMA.

Não importa se você precisa de um gabinete independente, gabinete de aço galvanizado ou gabinete de aço inoxidável.

Tudo o que importa é a sua capacidade de escolher um gabinete que esteja em conformidade com padrões corretos da indústria.

São essas caixas elétricas que chamamos de gabinetes NEMA.

Então, neste guia, vou explicar tudo o que você precisa saber sobre esses gabinetes.

Agora, vamos entrar nos detalhes dos gabinetes NEMA.

O que é NEMA Enclosure?

NEMA é uma sigla que significa Associação Nacional de Fabricantes de Eletricidade.

Portanto, Gabinetes NEMA são caixas elétricas ou gabinetes elétricos que atendem aos padrões definidos pela National Electrical Manufacturers Association.

Idealmente, a NEMA descreve os padrões que todo gabinete elétrico deve atender para uma aplicação segura e confiável.

Página inicial da NEMA

Normalmente, a ideia principal da classificação NEMA é garantir que os invólucros elétricos:

eu. São seguros para usuários e componentes elétricos

ii. Pode proteger todos os componentes e sistemas elétricos dentro do gabinete elétrico

Grande gabinete elétrico

Os gabinetes NEMA são feitos de forma a proteger os componentes elétricos perigosos de condições ambientais adversas, como água, óleo e poeira.

O ambiente também pode conter certos produtos que muitas pessoas podem presumir como agentes corrosivos.

Isso pode incluir gasolina e acetileno, que podem causar problemas quando em contato com o conteúdo dos compartimentos.

Papel da NEMA em invólucros elétricos

Em qualquer setor, precisamos de uma organização ou instituição que possa controlar a qualidade.

No caso da caixa de proteção elétrica, temos a NEMA.

Agora, o que exatamente eles fazem?

Qual o papel da NEMA?

É a organização responsável pela publicação de mais de 600 guias de aplicação e artigos técnicos.

Além disso, eles publicam normas sobre diversos tópicos que regem as funções de segurança e funcionamento de produtos elétricos.

As informações são essenciais e ajudam os Estados Unidos a tomar decisões adequadas ao escolher os recintos.

A escolha é com relação a:

um) Compatibilidade

b) Funcionamento adequado

c) Segurança

e) Fácil de instalar e manter

e) Melhor proteção dos componentes elétricos

Compreendendo a classificação NEMA em gabinetes elétricos

Seja você um fabricante ou comprador de gabinetes elétricos, entender os gabinetes NEMA é importante.

Obviamente, isso ajudará você a escolher o gabinete elétrico certo.

Tomemos como exemplo:

Grande gabinete elétrico de porta única

“Padrão NEMA ICS 6'é uma das categorias de gabinetes que oferecem proteção contra danos ou entrada de poeira, líquidos e outros elementos corrosivos.

As classificações são frequentemente revisadas pela NEMA a cada cinco anos, trazendo novas regras e regulamentos para governar a fabricação desses produtos.

A revisão do rascunho de 2013 está em andamento.

Algumas das principais questões em análise incluem os padrões de teste exigidos pelos fabricantes.

No entanto, não se espera que isso afete o significado das classificações em termos de especificações do equipamento necessário para determinadas aplicações.

Como obter informações sobre gabinete elétrico NEMA

Informações sobre a definição e os tipos de gabinete NEMA estão disponíveis gratuitamente.

No entanto, informações sobre aplicativos, descrições completas, critérios de teste e recursos geralmente estão disponíveis mediante o pagamento de uma taxa.

Assim que a revisão do projecto de 2013 estiver concluída, será feito um anúncio e as informações poderão ser encontradas no site Site da NEMA.

Processo de certificação de gabinete elétrico NEMA

A NEMA não está envolvida nos testes dos produtos produzidos pelos fabricantes.

Ela também não é afiliada a nenhum dos laboratórios que realizam os testes.

Espera-se apenas definir, estipular e publicar as regras e condições que cada fabricante deve respeitar.

Cabe aos fabricantes de gabinetes elétricos seguir voluntariamente os padrões e requisitos definidos pela NEMA.

Por exemplo, há um certo fabricante de gabinetes elétricos que declarou autoconformidade.

Por outro lado, existem fabricantes com seus próprios padrões.

É claro que seus gabinetes são testados para garantir os componentes elétricos e a segurança pública.

A melhor parte?

A NEMA também fornece uma lista de laboratórios que você pode consultar para testes e conformidade de qualidade de gabinetes elétricos.

Classificações NEMA e códigos IP

Códigos IP fornecido pelo sistema IEC geralmente especifica a proteção de entrada que pode ser oferecida pelos invólucros elétricos.

Classificação IP

Os códigos IP são conhecidos por serem números de dois dígitos, onde o primeiro dígito é uma representação do grau de proteção contra a entrada de objetos como poeira, dedos, entre outras coisas.

O segundo dígito representa o grau de proteção contra qualquer forma de entrada, como água.

As classificações NEMA e os códigos IP estão relacionados de uma forma que geralmente confunde muitas pessoas.

Apesar da confusão, existe a possibilidade de determinar o “código IP equivalente" geralmente com base nas classificações da NEMA e o inverso é falso.

Normalmente, as classificações NEMA vão além da descrição de proteção contra fatores como entrada e água.

Eles permitem a inclusão de outros fatores, como resistência à poeira, gelo, corrosão, óleo e ferrugem.

Tipos de gabinetes elétricos NEMA

Nesta seção, explicarei a você os diferentes tipos de gabinetes elétricos NEMA.

É um leitura obrigatória seção, pois abrange todos os vários tipos de classificações de gabinetes elétricos NEMA.

Diferentes tamanhos de gabinetes elétricos

Outras definições dos tipos podem ser encontradas em NEMA ICS 6: Padrões de gabinete.

Os tipos listados abaixo são únicos em sua própria maneira, afirmando as diferentes características de gabinetes variados.

Tipos de invólucros não perigosos

· Tipo 1

O objetivo geral do gabinete elétrico NEMA tipo 1 é proteger o conteúdo contra luz, poeira e respingos indiretos, mas nunca é à prova de poeira.

A principal função é proteger e evitar que o conteúdo entre em contato direto com outros elementos ambientais.

Geralmente é usado em ambientes fechados e sob condições atmosféricas muito normais.

Ele também protege os humanos de fios energizados que geralmente passam em circuitos ocultos.

· Tipo 2

Os gabinetes agrupados no tipo 2 geralmente são aparelhos internos que protegem os usuários do acesso a peças perigosas.

Eles fornecem proteção ao equipamento em seu interior contra a entrada de outros objetos estranhos, como sujeira e outros sólidos.

Ele também oferece um certo grau de proteção contra objetos nocivos, como respingos de água, que poderiam causar danos ao conteúdo fechado.

· Tipo 3

Este tipo de gabinete foi projetado para uso em locais internos ou externos.

Ele fornece proteção suficiente ao usuário contra qualquer forma de perigo representada pelo conteúdo perigoso.

Além de proteger os usuários, ele também fornece proteção suficiente ao conteúdo contra condições ambientais e conteúdo como sujeira e poeira.

Além disso, protege o conteúdo do gabinete elétrico dos efeitos nocivos que podem ocorrer ao equipamento devido à entrada de respingos de água.

· Tipo 3 R

Este tipo de invólucro é usado em equipamentos de comutação, instalações de iluminação, distribuição de energia, habitações e outros aparelhos elétricos que exigem proteção em ambientes externos.

Adesão a UL 508A enquanto a fabricação dos gabinetes os torna fortes e duráveis.

Ele tem a capacidade de proteger os componentes da neve, água, poeira e gelo.

Pode ser usado tanto em ambientes internos quanto externos, exigindo o menor tipo de classificação do ambiente externo.

Além da proteção que oferece contra fatores ambientais, o tipo 3R é capaz de proteger os aparelhos energizados de altos níveis de água em caso de inundações.

Possui dispositivo para drenagem, além de mecanismos alternativos de travamento e travamento.

Além disso, a proteção contra qualquer forma de contato com o material que foi envolto.

· Tipo 3S

O gabinete foi feito de forma a fornecer proteção contra fatores internos e externos.

Isso significa que o componente perigoso contido nele fica protegido de qualquer dano causado por fatores ambientais, como chuva, poeira e neve.

Além disso, ele protege os seres humanos do acesso desnecessário aos componentes que podem causar muitos perigos às suas vidas.

· Tipo 3X

Ele é construído para uso em ambientes internos e externos.

O Tipo 3X oferece proteção suficiente para que as pessoas/funcionários não tenham acesso desnecessário a conteúdo perigoso.

Além disso, ele protege seu conteúdo de diferentes fatores ambientais, como condições climáticas adversas, como chuva, poeira, neve, etc.

Além disso, é resistente à corrosão.

Portanto, ele fornece proteção extra ao componente contra danos caso o gelo se deposite e acumule na superfície.

· Tipo 3RX

Assim como os outros tipos de gabinetes, o tipo 3RX pode ser usado em ambientes internos ou externos.

Ele oferece proteção às pessoas que podem acidentalmente ter acesso aos componentes perigosos contidos no interior do equipamento.

Além disso, o ambiente externo às vezes pode ser hostil.

Consequentemente, o invólucro foi projetado para proteger o componente de condições climáticas adversas.

Isso pode incluir entrada de água, chuva, poeira, neve e gelo.

É à prova de corrosão e oferece proteção ao componente contra gelo acumulado na superfície externa.

· Tipo 3SX

Ele protege tanto os componentes quanto o pessoal de qualquer tipo de dano causado pelas condições ambientais.

Você pode usar esses gabinetes NEMA para aplicações internas e externas.

Portanto, eles garantem proteção contra queda de sólidos, entrada de água (neve, granizo, chuva), sujeira soprada, entre outras condições ambientais adversas.

É à prova de corrosão e, em caso de formação de gelo, o gabinete e seus componentes permanecerão em operação.

· Tipo 4

O gabinete foi projetado para uso em ambientes internos e também externos.

Não é diferente dos outros tipos, pois protege o pessoal do acesso aos componentes perigosos que podem prejudicá-lo.

Além disso, ele também oferece ao componente fechado proteção suficiente contra entrada e objetos estranhos.

Isso pode incluir sujeira e poeira, água, neve, e sua natureza à prova de corrosão o protege dos efeitos do gelo acumulado.

· Tipo 4X

Assim como os outros gabinetes, há muito pouca diferença, pois ele pode ser usado tanto em ambientes internos quanto externos.

Ele oferece proteção suficiente para que as pessoas não acessem o componente, pois ele representa muito perigo para elas.

O componente também é protegido contra danos causados por condições ambientais adversas, como entrada de objetos sólidos, poeira, água e neve.

Ele também é forte o suficiente para fornecer proteção contra jatos de água de mangueira e outras formas de corrosão que podem representar uma grande ameaça ao componente.

· Tipo 5

O gabinete pode ser usado em ambientes internos e externos para proteger as pessoas de choques elétricos caso o componente esteja energizado e haja corrente elétrica passando por ele.

O equipamento dentro do componente também fica protegido de condições climáticas adversas caso seja colocado ao ar livre.

Sua capacidade de resistir à corrosão o torna ainda melhor para uso durante o inverno, protegendo-o contra danos causados pela neve e pelo gelo acumulado.

Além dos fatores listados acima, ele protege o componente contra danos causados por sujeira, fiapos, poeira no ar, objetos voadores e fibras.

Além disso, oferece proteção contra gotejamentos e respingos leves.

· Tipo 6

Ele foi projetado para uso interno e externo, oferecendo proteção às pessoas contra o acesso a componentes perigosos fechados que podem causar danos.

Fabricação de gabinetes NEMA

No ambiente externo, ele oferece proteção ao componente fechado contra entrada de outros objetos sólidos.

Ele foi projetado para oferecer proteção extra ao componente fechado caso ele fique submerso em água a uma profundidade limitada.

· Tipo 6P

Assim como os outros gabinetes, ele pode ser usado em ambientes internos e externos para proteger os seres humanos dos efeitos nocivos do componente fechado.

O componente fechado também é protegido contra danos que podem ocorrer devido a outros efeitos ambientais, como água, sujeira, poeira e queda de objetos sólidos.

A natureza à prova de corrosão do gabinete o protege de danos causados pelo gelo depositado sobre ele.

Ele também pode suportar submersão em profundidade limitada.

· Tipo 12

O gabinete é construído para uso em ambientes internos (sem aberturas) para proteger o pessoal contra acesso desnecessário aos componentes perigosos contidos nele.

Além disso, ele fornece proteção ao equipamento fechado contra danos causados por objetos sólidos estranhos, como poeira circulante, sujeira caída, fibras, fiapos, etc.

O equipamento também fica protegido contra danos causados por gotejamentos e respingos de água.

· Tipo 12K

Os gabinetes são construídos com aberturas para uso interno, proporcionando proteção às pessoas ao redor contra o acesso aos componentes perigosos.

Os componentes fechados também são protegidos contra danos causados pela entrada de sólidos que caem e voam, como fiapos, sujeira circulante, partículas voadoras e fibras.

Além disso, o equipamento fica protegido de outros efeitos nocivos, como respingos e gotejamentos de água.

· Tipo 13

Ele é construído para uso em ambientes internos, proporcionando proteção às pessoas que podem estar em perigo com os componentes perigosos do gabinete.

Ele oferece proteção aos componentes do gabinete elétrico NEMA, como fiapos, fibras, poeira circulante, sujeira caída, etc.

Localização perigosa

Todo equipamento projetado para locais perigosos ou de risco deve passar por rigorosos testes de qualidade e certificação.

Gabinete elétrico de chão

O equipamento é sempre marcado para fácil identificação caso seja usado em um local perigoso.

Alguns dos tipos utilizados são explicados abaixo.

· Tipo 7

Ele foi projetado para uso interno e é à prova de explosão.

Encontra-se em “Locais perigosos de Classe I, Divisão 1, Grupos A, B, C e D”.

· Tipo 8

Projetado para uso em ambientes internos e externos e tem capacidade de suportar explosões.

É categorizado em “Locais perigosos de Classe I, Divisão 1, Grupos A, B, C e D”.

· Tipo 9

Ele foi projetado apenas para uso interno.

Também é “à prova de ignição de poeira”.

É categorizado em “Classe II, Divisão 1, locais perigosos, Grupos E, F e G”.

· Tipo 10

Ele foi projetado para atender aos padrões da MSHA, que significa “Autoridade de Segurança e Saúde em Minas” e categorizado em “30 CFR parte 18”.

Tamanhos de gabinete NEMA – Como escolher o tamanho certo para fiação elétrica

Existem muitos tamanhos de gabinete NEMA disponíveis.

Entretanto, é importante que você escolha um gabinete NEMA com as dimensões corretas.

Caixa de junção

Agora, para escolher o tamanho certo do gabinete NEMA, listei 11 pontos que lhe darão uma avaliação detalhada disso.

1. Conheça os requisitos do projeto, ou seja, o tamanho e o número de componentes elétricos que você deseja colocar no gabinete NEMA.
2. Certifique-se de que as classificações NEMA estejam de acordo com a área na qual o painel de controle será instalado.
3. Você precisa saber o modo em que o painel de controle será montado. Será em um poste ou em uma parede?
4. Caso o painel seja montado no chão, tenha em mente que uma margem de 4 a 6 polegadas deve ser deixada. É importante ter isso em mente ao decidir o tamanho do painel.
5. Não negligencie um fechamento maior por conta do orçamento, pois ele proporciona melhor aeração e resfriamento do painel de controle.
6. Todos os componentes do painel de controle devem ter espaçamento adequado, conforme orientação dos fabricantes, especialmente nos painéis que geram muito calor.
7. Dispositivos no painel de controle e dutos de fios requerem espaço suficiente entre eles. Então, garanta que o gabinete seja grande o suficiente.
8. Considere o agrupamento de tensões semelhantes no painel de controle. Mantenha as tensões diferentes longe das tensões semelhantes. Isso exigirá um bom espaçamento, portanto, certifique-se de que seja levado em consideração.
9. Faça uma estimativa da contagem de fios e do tamanho dos fios a serem usados.
10. Os rádios que exigem que fios, tubos e cabos sejam dobrados devem ser levados em consideração.
11. Simplifique tudo e opte pelo tamanho maior caso precise fazer uma escolha.

Classificação de gabinete elétrico IEC vs. Classificação de gabinete elétrico NEMA – Comparação definitiva

Nos Estados Unidos, os padrões NEMA são usados enquanto o Comissão Eletrotécnica Internacional é para o mercado global.

Gabinete elétrico modular

“Publicação IEC 60529Classificação de graus de proteção fornecidos por invólucros" dispõe sobre um sistema de especificação de invólucros para aparelhos elétricos quanto ao grau de proteção.

Geralmente é fornecido através do uso do gabinete.

A IEC60529 não contém disposições sobre graus de proteção geralmente causados por danos mecânicos, riscos de explosão, fungos, vapores corrosivos e vermes.

“Norma NEMA para gabinetes para equipamentos elétricos” não dispõe sobre testes de condições ambientais, incluindo ferrugem, óleo, corrosão, gelo e outros refrigerantes.

Isso faz com que os números IEC citados acima sejam desqualificados em comparação com outros padrões.

A designação IEC geralmente consiste nas letras IP seguidas de dois numerais.

O primeiro numeral é um representante do grau de proteção fornecido pelo invólucro em referência ao tipo de material sólido que pode causar danos.

O segundo numeral é uma representação de um certo grau de proteção oferecido contra a água.

Erro comum ao escolher gabinetes elétricos NEMA

O erro é inerente ao ser humano e é muito comum cometer erros ao fazer uma escolha sobre o tipo certo de gabinete necessário.

Os erros mais comuns durante o processo de escolha são explicados abaixo.

Abaixo estão algumas coisas que você deve prestar atenção:

um) Escolha um gabinete NEMA com a classificação ou tempo corretos (consulte minha discussão anterior)

b) Considere um material adequado para seu gabinete NEMA – o ambiente onde você pretende instalar o gabinete desempenhará um papel significativo aqui.

c) Escolha o tamanho e o design corretos do gabinete NEMA – ele deve acomodar todas as suas peças e componentes elétricos.

e) Compre apenas gabinetes NEMA de um fabricante confiável e respeitável

Especificações técnicas do gabinete NEMA

É importante observar que um recinto é usado para proteger as pessoas de danos.

Além disso, protege seu conteúdo (partes elétricas) contra danos.

Antes de comprar qualquer gabinete elétrico NEMA, você deve considerar tudo o que vou mencionar aqui.

· Certificações NEMA e IP

Escolha o gabinete que melhor lhe atenderá em termos de proteção, de acordo com o ambiente em que você está inserido.

As classificações NEMA e IP são fornecidas para ajudar a fazer essas escolhas.

A tabela abaixo fornece um resumo do tipo de escolhas que se pode fazer.

	Classificação NEMA	Classificação IP
Proteção contra grandes objetos estranhos e acesso a peças internas	1	20
Proteção contra grandes partes estranhas e gotejamento de água	2	22
Entrada limitada de poeira e proteção contra respingos de água de qualquer direção	12	54
À prova de poeira e resistente à água pulverizada por um jato	4	65/66
À prova de poeira, resistente à água pulverizada por um jato e resistente a agentes corrosivos	4X	65/66
À prova de poeira e água até 1 m debaixo d'água		67



· Faixa de temperatura

Dependendo do tipo de trabalho que seu aparelho irá realizar.

Certifique-se de que o ar dentro do gabinete seja suficiente para permitir o resfriamento.

As faixas de temperatura também são especificadas e não devem ser excedidas.

Considere fatores como resfriamento natural, resfriamento em circuito fechado e convecção de ar forçado.

· Requisitos de espaço livre e tamanho do gabinete

Certifique-se de que os componentes dentro do gabinete se encaixem bem.

É importante deixar espaço suficiente dentro do gabinete para circulação de ar e dissipação de calor.

· Materiais

Dependendo dos requisitos da sua aplicação, é preciso escolher o tipo de material necessário.

Você pode escolher um gabinete NEMA feito de metal e materiais não metálicos.

· Fios passando pelo gabinete

O sistema inteiro nunca fica fechado dentro do gabinete.

Os fios precisam passar pelo gabinete, o que os torna uma ótima consideração na hora da compra.

Fabricante de gabinetes KDM STEEL NEMA

Na KMD Steel, fabricamos caixas elétricas de alta qualidade que atendem aos padrões NEMA.

Há mais de 10 anos fabricamos gabinetes elétricos padrão e personalizados.

Todos eles atendem às especificações exclusivas de nossos clientes.

Em todas as etapas do processo de fabricação de gabinetes elétricos NEMA, colaboramos com todos os nossos clientes.

Isso permite que nossa equipe técnica projete gabinetes elétricos de acordo com as diversas necessidades do mercado.

Antes de iniciar o processo de fabricação, compartilhamos todos os desenhos CAD dos gabinetes NEMA com os clientes.

Isso nos dá uma janela para fazer todos os ajustes necessários nos projetos de gabinetes NEMA.

Além disso, a KMD Steel também pode lidar com:

eu. A fundição de aço inoxidável

ii. Forjamento do aço

iii. Polimento de aço

4. Dobrando aço

e. Anodização de aço inoxidável

vi. Corte a laser do aço

Com a KMD Steel, você sempre terá um gabinete elétrico NEMA de alta qualidade e padrão industrial.

 Conclusão

Com as informações deste guia, tenho certeza de que você poderá escolher o gabinete elétrico NEMA certo para suas aplicações específicas.

É a única maneira segura de garantir a segurança dos seus técnicos e componentes elétricos nos gabinetes.

Na KMD Steel, nós nos esforçamos para fornecer a você um gabinete elétrico padrão da indústria.

Fale conosco hoje mesmo e resolveremos todas as suas necessidades de gabinetes NEMA.
