Fabricante de gabinete NEMA 4 personalizado na China

Gabinete KDM NEMA 4

O gabinete NEMA 4 não é diferente dos outros tipos, pois fornece um alto nível de proteção aos usuários contra contato acidental com o equipamento fechado. Esteja você em um ambiente comercial ou industrial, o gabinete KDM NEMA 4 oferece proteção excelente contra os elementos em sua área. Na KDM, temos o prazer de fornecer a você um gabinete elétrico NEMA 4 de qualidade a um preço competitivo.

Gabinete KDM NEMA 4 comumente usado em aplicações industriais para gabinetes de fiação, controles hidráulicos e consoles de operador, pois é um tipo de gabinete estanque. Além disso, se o equipamento for exposto diretamente à luz solar, o gabinete KDM NEMA 4 é sua melhor escolha.

Gabinete NEMA 4

 https://youtu.be/sp-6BlAQkzk Gabinete NEMA 4 fabricado pela KDM disponível em tamanhos que variam de pequenos suportes de parede para montagem no chão de duas portas modelos de uma variedade de metais, dependendo da sua aplicação específica. Eles também podem ser equipados com dobradiças contínuas, pés de montagem e fechos de cadeado. Nossos gabinetes NEMA 4 estão disponíveis em uma variedade de tipos, como montados na parede, independente, etc. Além disso, você pode personalizar furos pré-perfurados, recortes, dobradiças removíveis, isolamento, travas ou fechaduras disponíveis. Com o gabinete KDM NEMA 4, você pode garantir gabinetes elétricos de primeira qualidade, pois a KDM adere rigorosamente aos padrões NEMA exatos. Podemos agilizar um gabinete personalizado e produzir gabinetes NEMA 4 econômicos para manter seguros seus componentes elétricos. De pequenas empresas a corporações multinacionais, na KDM, estamos comprometidos em atender a cada uma das expectativas de nossos clientes por meio de nossos gabinetes NEMA 4 de alta qualidade e excelente atendimento ao cliente. Com mais de 10 anos de experiência na fabricação de gabinetes, todos os nossos clientes obtiveram as melhores soluções de gabinetes NEMA 4 para suas várias necessidades.

O guia definitivo de perguntas frequentes sobre gabinetes NEMA 4

O que significa NEMA Tipo 4?

NEMA significa Associação Nacional de Fabricantes de Eletricidade.

Os gabinetes do tipo 4 protegem o pessoal do contato acidental com partes energizadas, além de proteger o equipamento contra poeira levada pelo vento, chuva, neve, gelo e água direcionada por mangueiras.

Basicamente, ele oferece as mesmas qualidades que NEMA 3, exceto pela proteção aprimorada contra entrada de água.

Geralmente é marcado como "estanque".

Isso ocorre porque os gabinetes NEMA Tipo 4 têm mais juntas de PU do que os Tipo 3, além de terem mais peças soldadas.

 Gabinete NEMA 4

Isso significa que você pode instalá-lo em locais com muitos respingos de água e lavar o gabinete com uma mangueira, se necessário.

Qual é a diferença entre NEMA 4 e NEMA 4X?

NEMA 4X é o mesmo que NEMA 4, exceto que oferece proteção extra contra agentes corrosivos, como alcaloides, ácidos e solventes.

Geralmente, isso se deve aos materiais utilizados.

Os gabinetes NEMA 4 são usados em ambientes externos?

Sim, eles estão.

Os gabinetes NEMA 4 são frequentemente usados tanto em ambientes externos quanto internos em locais industriais.

Devido à proteção do tipo contra a entrada de água, ele é perfeitamente adequado para áreas externas.

Quais são as aplicações comuns para gabinetes NEMA 4?

Os gabinetes NEMA 4 são usados principalmente para fins comerciais e aplicações industriais.

Isso inclui sistemas elétricos, hidráulicos ou caixa de controle pneumática, terminal ou gabinetes de fiação de junção, interfaces de operador.

Os gabinetes NEMA 4 também abrigam equipamentos de TI, telecomunicações fiação, segurança e equipamentos de sinalização de comunicação.

Devido à resistência desse tipo à água, esses gabinetes são frequentemente encontrados em aplicações marítimas ou navais.

Algumas aplicações industriais podem incluir indústrias de transporte, indústria de papel e vários municípios, como estações de tratamento de água.

Aplicações comerciais podem ser diários, cervejarias e similares.

Para mais informações, consulte nosso Perguntas frequentes sobre gabinete NEMA!

Qual é a configuração padrão do gabinete NEMA 4?

A configuração padrão que fornecemos é uma placa de prensa-cabos com módulos para entrada de cabos, conexões de aterramento, lâmpada fluorescente com interruptor, ventilador radiante e juntas de PU.

Os gabinetes NEMA 4 também devem ser marcados para indicar que exigem conexões à prova d'água, conexões de conduíte e cubos de montagem.

Você também pode solicitar qualquer outro recurso que precisar.

Como os gabinetes NEMA 4 são testados?

Os gabinetes NEMA não são testados pela NEMA, mas por laboratórios terceirizados.

No entanto, você pode consultar o documento NEMA 250 mais recente para requisitos de autodeclaração de Etiquetas NEMA.

O NEMA 4 é testado usando o teste de formação de gelo externo, o teste de mangueira, o teste de corrosão externa e o teste de junta.

O teste de formação de gelo externo envolve borrifar água no gabinete e depois resfriar o ambiente até que 20 mm de gelo se formem sobre o gabinete.

  Teste de formação de gelo externo

O gabinete deve estar intacto e operacional ao final do teste.

O teste de corrosão ao ar livre envolve a preparação de uma solução de cloreto de sódio 5% e sua pulverização no gabinete continuamente por 600 horas (25 dias).

O teste de mangueira pulveriza água a uma taxa de 240 litros por minuto a uma distância de 3 metros, durante 5 minutos seguidos.

Teste de mangueira

Passar neste teste garante aprovação automática no teste de entrada na haste e no teste de chuva.

Os gabinetes NEMA 4 também passam por vários testes de vedação para avaliar como eles envelhecem quando esticados em altas temperaturas.

Desde que não haja rachaduras, deformações e a resistência à tração permaneça a mesma, o invólucro passa neste teste.

Ela é necessária porque boas juntas são essenciais para uma boa proteção contra a entrada de água.

Junta

Como posso ter certeza da qualidade dos gabinetes NEMA 4?

Na KDM, temos a Certificação ISO9001 que você pode olhar através.

Além disso, você pode realizar testes independentes de terceiros nos gabinetes se quiser confirmação da qualidade e avaliação da conformidade.

O que é NEMA 4 em padrões IP?

Embora seja difícil traduzir um conjunto de padrões para outro, o NEMA Tipo 4 é aproximadamente comparável ao IP55 e ao IP66.

Ambos oferecem ótima proteção contra poeira e água, e é por isso que esse tipo NEMA está entre os mais usados.

NEMA e PI

Quais são os projetos comuns para gabinetes NEMA 4?

Alguns projetos comuns para gabinetes NEMA 4 incluem autônomos, montados no chão, montados na parede, modulares e personalizados.

Independente, montado no chão, e gabinetes walk-in são usados para equipamentos maiores.

Eles podem ter uma ou várias portas, dependendo de suas necessidades.

Esses gabinetes também podem ter pedestais, rodízios, pés niveladores e olhais de elevação para ajudar na instalação e movimentação.

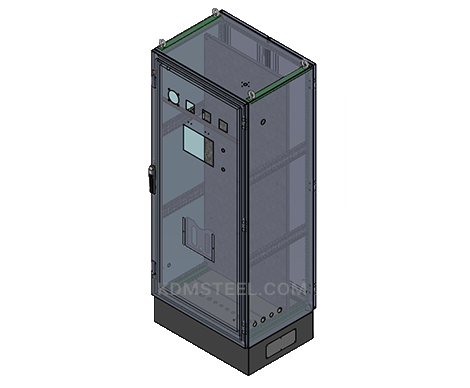

Gabinete independente

Montado na parede e montado em poste Os gabinetes NEMA 4 geralmente são pequenos e abrigam fusíveis e interruptores.

Eles são menos móveis, mas também ocupam menos espaço.

Eles são instalados usando suportes especiais que podem ser apenas externos ou ter também elementos internos.

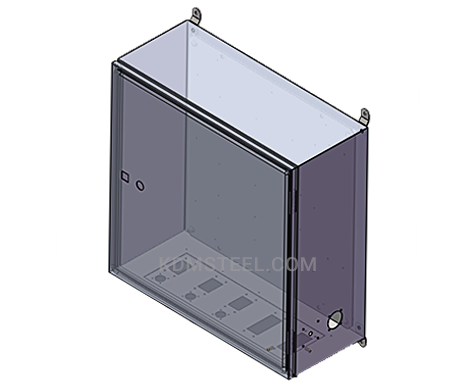

Gabinete de parede

Gabinetes modulares são aqueles cuja forma pode ser alterada, tornando-os flexíveis na construção e modificação.

Eles são ótimos para gabinetes NEMA 4 porque ampliam sua aplicação.

Gabinete modular

No geral, classificações NEMA mais altas se beneficiam de projetos em formato de U, pois eles exigem menos solda de costura, o que funciona bem com proteção contra gelo e corrosão.

Gabinete em formato de U

Claro, também oferecemos gabinetes personalizados.

Quais recursos adicionais geralmente são incluídos?

Você pode solicitar aberturas de ventilação, janelas, portas articuladas, fechaduras, sistemas de gerenciamento de cabos e muito mais.

Aberturas, assim como ventiladores radiantes, fornecem um caminho para o calor escapar, resfriando os componentes elétricos do gabinete.

As saídas de ar proporcionam um fluxo de ar mais passivo, enquanto os ventiladores movimentam o ar ativamente e são usados para resfriar equipamentos que esquentam rapidamente.

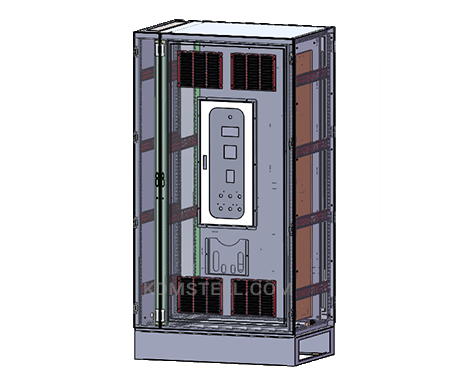

     Ventilador radiante em um gabinete

Eles também estabilizam a pressão do ar dentro do gabinete, evitando a condensação que pode danificar os componentes elétricos do gabinete.

Além disso, saídas de ar e ventiladores podem ser transformados em condicionadores de ar e trocadores de calor.

Windows ajudar o pessoal a examinar os componentes elétricos de forma rápida e não invasiva.

E se algo der errado, uma janela ajuda a ver o que está acontecendo imediatamente.

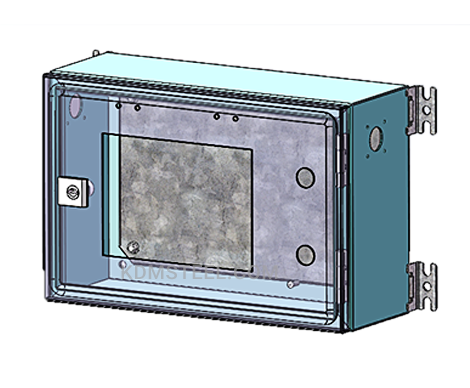

 Recinto com janela e fechadura

Os gabinetes NEMA 4 se beneficiam de dobradiças pois minimizam as aberturas por onde a água pode entrar.

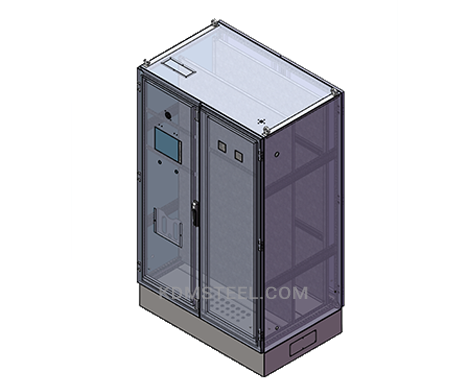

Fechaduras, travas e grampos adicionam uma camada de segurança ao seu gabinete NEMA 4, garantindo que ninguém mexa nele ou acesse acidentalmente seus componentes elétricos.

Grampos combinam bem com gabinetes NEMA 4, pois puxam a porta para mais perto do corpo do gabinete, garantindo entrada mínima de água.

Também oferecemos recursos secundários, como rodízios, olhais de elevação, bolsos para arquivos, capas de chuva, sistemas de gerenciamento de cabos, interruptores, luzes e qualquer outra coisa que você solicitar.

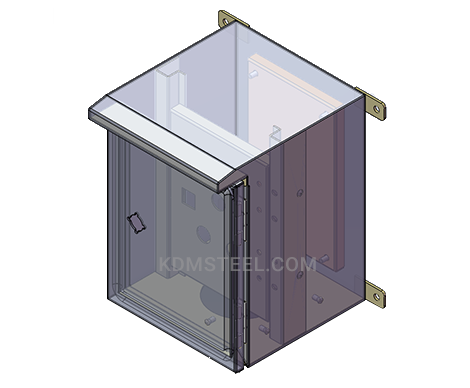

Capa de chuva

Rodízios ajudam a movimentar o gabinete; olhais de elevação são para gabinetes pesados que precisam ser levantados para serem transportados; bolsos para arquivo armazenam manuais de operação; tampas de gotejamento protegem o gabinete de respingos de água; protetores solares protegem contra raios UV; interruptores e luzes ajudam o pessoal a fazer trabalhos de manutenção no equipamento.

Escudo solar

Nocautes, aberturas, conexões, etc. afetam a classificação do gabinete?

Todos esses pontos fracos são levados em consideração e todos eles individualmente devem ter a mesma classificação que todo o gabinete.

Se uma conexão tiver uma classificação menor, a classificação do gabinete também diminui.

Como os gabinetes NEMA 4 mantêm o ambiente térmico?

Geralmente, os gabinetes podem ter condicionadores de ar, refrigeradores, trocadores de calor e faixas de aquecimento para controlar a temperatura interna do gabinete.

Isso é feito para evitar o superaquecimento, mas também o congelamento do equipamento.

Se ambientes frios são sua preocupação, então trocadores de calor e faixas de aquecimento podem ser do seu interesse.

Trocadores de calor são sistemas de circuito fechado de fácil manutenção.

Eles empurram o ar quente para compartimentos mais frios, o que resulta em temperatura e pressão equalizadas.

Permutador de calor

As faixas de aquecimento usam eletricidade para aquecer o ar dentro do gabinete para proteger seu conteúdo de baixas temperaturas, condensação e corrosão subsequente no interior.

O desempenho dos aquecedores de gabinete varia de 50 a 1200 Watts, dependendo do tamanho do seu gabinete.

Para resfriar um gabinete, há aberturas e ventiladores que circulam o ar.

Além disso, existem aparelhos de ar condicionado que resfriam o ar que entra.

Além disso, alguns gabinetes têm controle de umidade que desumidifica o ar para 30-50% para proteger os componentes elétricos.

Isso é especialmente útil para gabinetes NEMA 4, pois são comuns em ambientes úmidos com muitos respingos e água direcionada por mangueiras.

Gabinete com controle de umidade

Quais materiais são usados em gabinetes NEMA 4?

Os materiais usados em gabinetes NEMA 4 não são diferentes dos materiais usados em outros tipos de gabinetes.

Eles podem ser feitos de aço carbono, aço galvanizado, e aço inoxidável – geralmente dos graus 304 ou 316.

O aço carbono geralmente é mais fosco que o aço inoxidável.

Ele também é magnético e mais maleável, pois possui apenas ferro e carbono.

Este aço também é propenso à corrosão, por isso não é recomendado para NEMA Tipo 4.

O aço inoxidável é criado pela adição de cromo, níquel e molibdênio à liga de ferro-carbono.

  Aço inoxidável vs. aço galvanizado

Os graus de aço 304 e 316 diferem no conteúdo de todos os aditivos.

Aço galvanizado é revestido com uma camada protetora de zinco que previne a corrosão.

Este tipo de aço é mais caro e mais pesado que o aço inoxidável.

Outro tipo de aço que pode ser usado é o aço laminado a frio, que é mais fino e denso que o aço normal – e, portanto, mais forte.

Ao usar aço, o fabricante deve ter em mente uma certa bitola, ou espessura, da chapa metálica que é necessária para atender aos padrões NEMA.

Os gabinetes NEMA 4 usam aço calibre 14, que tem cerca de 2 mm.

Os gabinetes também podem ser feitos de ligas de alumínio.

Elas não são necessariamente melhores que as ligas de aço, mas podem ser, dependendo do que você procura e quais são suas necessidades.

Assim como os tipos de aço, as ligas de alumínio podem ser da série 5052 ou 6061.

Alumínio vs aço inoxidável

Ambos são leves, mas o 5052 é mais soldável, enquanto o 6061 tem maior resistência à corrosão.

Além disso, o 6061 é mais caro.

O alumínio tem uma camada de óxido na parte superior que previne qualquer corrosão.

Este material é especialmente bom para gabinetes expostos a solventes, produtos petroquímicos, alguns ácidos e à maioria dos sulfatos e nitratos.

Para gabinetes NEMA Tipo 4, aço inoxidável grau 304 e alumínio são os mais recomendados.

Além disso, nossas janelas são feitas de policarbonato e ABS.

O policarbonato é mais resistente à corrosão, enquanto o ABS é mais barato.

Se você quiser saber mais, envie sua consulta agora para uma consulta!

Quais tintas e revestimentos podem ser usados em gabinetes NEMA 4?

Nossos gabinetes são bem protegidos, mas o revestimento certo também pode aumentar sua proteção.

Você pode escolher camadas de tinta esmalte ou em pó em qualquer cor.

Tinta esmalte tem acabamento brilhante e é resistente às intempéries.

Tinta em pó é depositado com a força eletrostática e é mais rápido e fácil do que o esmalte.

Ele também tem uma aparência mais flexível, oferecendo a opção de acabamentos brilhantes e foscos.

Acabamentos de revestimento em pó

Também pode haver revestimentos anti-pichação e anti-pôsteres para proteger seu gabinete contra vandalismo, caso você planeje instalá-lo ao ar livre.

Os gabinetes NEMA 4 geralmente usam revestimento em pó, mas esmalte epóxi e esmalte PU também são ótimos para gabinetes industriais.

Podemos fornecer qualquer revestimento em qualquer cor e acabamento, então Contate-nos hoje!

Quais são algumas maneiras de colocar símbolos em um gabinete NEMA Tipo 4?

Nossos serviços de personalização incluem gravação e serigrafia.

Se o equipamento tiver que ser instalado em uma orientação específica, isso deve ser marcado no gabinete.

Além disso, as áreas onde haverá partes energizadas também precisam ter uma marcação.

Quaisquer sinais de advertência ou perigo também devem ser gravados ou serigrafados no gabinete.

A serigrafia é o método de personalização mais fácil e acessível.

Qualquer lado plano do gabinete pode ser serigrafado com etiquetas, avisos, número de série, nome da sua empresa e logotipo.

No entanto, a serigrafia em aço inoxidável ou alumínio pode ser desgastada ou arranhada, mas um revestimento em pó transparente ajuda a evitar isso.

Portanto, a serigrafia pode não ser a melhor opção para gabinetes NEMA 4.

S

triagem de ilk

Gravar o gabinete é outro método de personalizar seus gabinetes.

Um pouco de metal é removido da superfície do gabinete no design do logotipo ou símbolo.

Normalmente, cerca de 0,005 polegadas ou 0,010 polegadas de metal são removidas da superfície.

Após a remoção do metal, ele é preenchido com tinta epóxi de qualquer cor que atenda às suas necessidades.

Esta opção pode ser melhor para gabinetes NEMA 4 porque é mais duradoura.

Gravação

Quais erros comuns devo estar ciente ao encomendar um gabinete NEMA 4?

Alguns erros comuns que as pessoas cometem incluem escolher o tipo errado de NEMA, o material errado, o tamanho errado, o design errado e desconsiderar recursos.

Os tipos NEMA são adequados para certos ambientes.

O NEMA 4 foi desenvolvido para locais internos e externos não perigosos com poeira, chuva, neve, gelo e água pulverizada com mangueira.

A NEMA 4 geralmente usa aço inoxidável 304 ou alumínio para aumentar a resistência à corrosão externa.

O tamanho e o design do gabinete dependem do equipamento elétrico específico que você planeja instalar nele.

Gabinetes industriais tendem a ser grandes, mas não precisam ser.

Quanto ao design e às características, estes são específicos para cada caso, portanto consulte seu fabricante para aconselhamento.
