Aparelhagem elétrica: Definição, tipos, funções, benefícios

Switchgears são uma parte importante dos sistemas modernos de energia elétrica. Eles são usados principalmente em usinas de geração de energia, iluminação pública, prédios comerciais/residenciais e fábricas.

Então, hoje, você aprenderá tudo sobre aparelhagem elétrica. Explicamos o que é, tipos e como a aparelhagem elétrica lhe dá segurança em todas as suas operações.

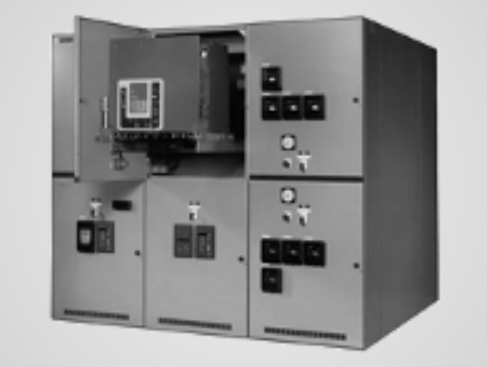

O que é um quadro elétrico?

Você sabe que quando há defeitos ou problemas em nosso sistema de energia, chamamos eletricistas profissionais para um reparo. Mas durante esse curto-circuito e transbordamento de corrente, toda a energia de nossa casa ou prédio é desligada. Isso é realmente feito por aparelhagens elétricas.

Podemos dizer então que o quadro elétrico é um aparelho que controla sobrecargas e protege os circuitos elétricos por meio de desligando/ligando. Ele imediatamente desenergiza o transformador reduzindo ou interrompendo o fluxo de corrente. Dessa forma, você permanece seguro contra choque elétrico e incêndio. Eletrodomésticos como máquinas, fios e motores também são salvos.

Componentes importantes de um quadro de distribuição

• Disjuntor: É a parte principal do comutador que interrompe automaticamente o fluxo de eletricidade. Você verá isso acontecendo se houver um curto-circuito ou muita corrente.
• Interruptores: Com a ajuda deles, você pode ligar ou desligar manualmente a energia, de acordo com suas necessidades.
• Fusível: Sempre que houver sobrecarga de corrente elétrica, esse pequeno fusível será derretido para interromper o fluxo de corrente.
• Relé: Ele detecta todas as falhas menores/maiores e envia um sinal ao disjuntor para a ação apropriada.
• Isoladores: Eles são usados para separar seções elétricas defeituosas para manutenção das normais. Também conhecido como desconector.
• Painel de controle: Você pode identificar falhas no painel de controle e desligar todos os dispositivos ou operações em uma emergência.
• Barramentos: São tiras metálicas especiais que transportam eletricidade entre diversas partes do quadro elétrico.
• Pára-raios: Basicamente, ele interrompe a quantidade extra de corrente que flui em seus aparelhos sensíveis. Isso significa que a falha de energia é prevenida.
• Transformador de tensão: A função deste transformador é alterar o valor de alta tensão de entrada para um valor baixo e seguro.

Funcionamento do quadro de distribuição

Suponha que você esteja trabalhando em seu escritório e tenha um comutador elétrico principal instalado naquele prédio. Esse comutador está recebendo eletricidade de uma fonte de energia principal. Ele então transfere energia para vários circuitos, como luzes, condicionadores de ar e outros aparelhos.

Se por algum motivo, houver um curto-circuito na linha de transmissão do seu AC. O retransmissão irá detectá-lo imediatamente e enviar um sinal para o disjuntor. Aqui o disjuntor interrompe o fluxo de eletricidade para evitar choques elétricos ou incêndios. Ele faz isso derretendo o fusível.

Finalmente com a ajuda de isoladores, conexões normais serão desconectadas dessa falha. Apenas seu AC parará de funcionar para evitar mais danos. Outras coisas que incluem luz e aparelhos continuarão funcionando normalmente.

Principais tipos de aparelhagem elétrica

A seguir estão as seis versões de aparelhagem de comutação elétrica que estão disponíveis no mercado. Elas são baseadas em diferentes potências de voltagem e isolamentos.

1. Aparelhagem de alta tensão (AT)

HV ou aparelhagem de alta tensão controla a faixa de tensões cujos valores são maiores que 35 kV. Você encontrará seu uso em indústrias de grande porte e fábricas.

2. Aparelhagem elétrica de média tensão (AEM)

Aparelhagem de média tensão / MT é basicamente usado em sistemas elétricos onde as potências de tensão são provenientes 1kV a 35kV. Os principais locais de instalação são data centers, edifícios comerciais, distribuição de serviços públicos e hospitais públicos ou privados.

3. Aparelhagem de Baixa Tensão (LVS)

Bem, este quadro elétrico é usado em locais como residências, escolas, escritórios e condicionadores de ar, etc. Porque tem a capacidade de lidar com valores muito baixos de tensão até 1kV.

4. Aparelhagem elétrica isolada a ar (AIS)

Como o nome indica, neste tipo de aparelhagem, o ar é usado como um meio isolante. As pessoas o escolhem porque esta é a opção mais acessível e ecológica. Você pode facilmente lidar com sistemas de baixa tensão com sua ajuda.

5. Aparelhagem de manobra isolada a óleo (OIS)

Você pode usar aparelhagem de manobra isolada a óleo em sistemas elétricos de altíssima tensão. Aqui, as empresas utilizam óleo mineral para seu resfriamento e isolamento. A única desvantagem do OIS é o vazamento de óleo e o risco de incêndio em alguns casos.

6. Aparelhagem elétrica isolada a gás (GIS)

O principal elemento empregado em SIG é um gás chamado hexafluoreto de enxofre / HF6. Este gás HF6 é responsável pelo isolamento e por interromper o fluxo de corrente sempre que houver um problema de eletricidade.

Funções e vantagens dos aparelhos de manobra em sistemas elétricos

• Seu equipamento fica protegido contra curtos-circuitos e falhas na corrente elétrica.
• O comutador elétrico isola imediatamente as partes defeituosas do circuito da fonte de alimentação normal. Se o comutador não estiver presente, todo o sistema será danificado.
• Ele também transporta, manipula e interrompe o fluxo de corrente entre a fonte e uma carga.
• Seus geradores, todos os aparelhos eletrônicos e transformadores são protegidos por interruptores.
• Os fios e linhas de transmissão do seu prédio permanecem protegidos contra faíscas elétricas.
• Se houver uma sobrecarga de corrente, o equipamento elétrico desliga o circuito imediatamente antes que ocorra uma situação de emergência.
• Como engenheiro ou operador elétrico, você tem controle total para ligar e desligar o circuito em situações anormais.

O mais importante é que ele salva nossas vidas também. Por exemplo, há chuvas fortes e, por esse motivo, seus eletrodomésticos estão enfrentando um curto-circuito. Nesse caso, o comutador desliga automaticamente a fonte de energia antes de tocarmos naquele eletrodoméstico e sentirmos o choque da eletricidade.

Perguntas frequentes

Qual é a diferença entre um quadro elétrico e um disjuntor?

Switchgear é uma palavra ampla, significa a coleção de vários componentes que protegem nossos sistemas de energia. No entanto, o disjuntor está incluído nas partes do switchgear. Este dispositivo interrompe o fluxo de corrente durante falhas elétricas ou faíscas.

Como limpar aparelhagem elétrica?

Isso é muito simples, mas como você está lidando com fios e placas elétricas, faça cada passo com cuidado.

• Antes de mais nada, você deve usar luvas, calçados de segurança e desligar a fonte de alimentação.
• Então você deve esperar até que as superfícies quentes do painel esfriem.
• Agora você pode usar um pedaço de pano seco e macio para remover partículas de poeira. Você também pode aplicar ar comprimido para limpar poros estreitos e cantos.
• Além disso, limpe com um solvente de limpeza apropriado e deixe o painel elétrico secar.
• Por fim, você precisa ter certeza de que todas as peças soltas estão seguras. Remonte tudo e, finalmente, ligue a fonte de alimentação. Seu equipamento de comutação está pronto para uso.

O que causa falhas no equipamento de distribuição?

Há muitas razões por trás da falha de um comutador. Por exemplo, devido a conexões defeituosas, isolamento danificado, calor alto e aumento do nível de umidade, seu comutador pode parar de funcionar. Além disso, ele também pode falhar se você não estiver fazendo sua manutenção por um profissional qualificado.

Quanto tempo dura um equipamento elétrico?

A vida útil média de um quadro elétrico é entre 20 a 40 anos. Mas tudo isso depende de vários fatores, como voltagem nominal, ambiente e serviço e manutenção regulares.

Conclusão

Portanto, você definitivamente deve instalar aparelhagens de manobra em sua casa, escritório, instalações, plantas de fabricação e fábricas. Toda a sua configuração terá o melhor fluxo de energia, além de minimizar as faíscas elétricas e incêndios também.
