Comment ajouter un disjoncteur à un panneau électrique

N'est-ce pas le bon choix de rénover votre tableau électrique pour assurer la sécurité tout en améliorant la fonctionnalité ? Eh bien, vous êtes au bon endroit.

Lisez l'article pour mieux comprendre comment installer un disjoncteur sur un panneau électrique en fournissant des conseils étape par étape avec des tests.

Commençons.

Table des matières

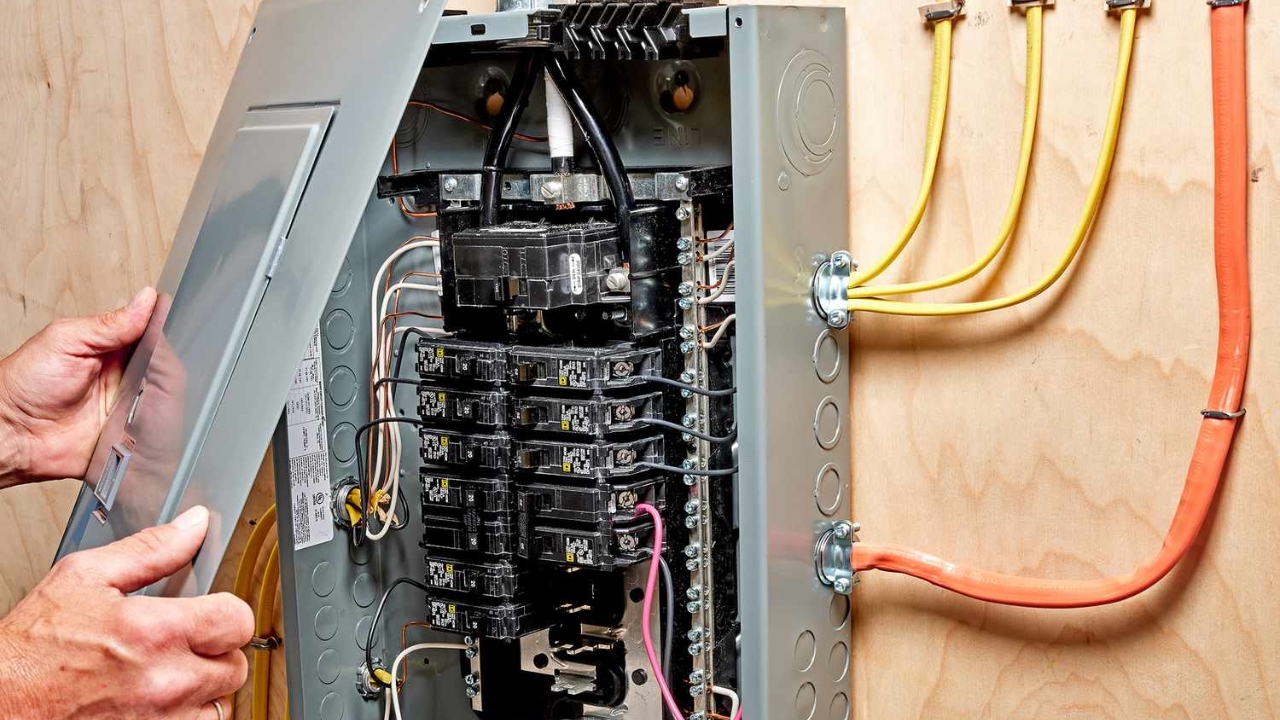

Déterminer où installer le disjoncteur

L'installation du disjoncteur est une étape critique. Il est essentiel de choisir le bon emplacement pour l'installation du disjoncteur. Voici les étapes à suivre pour savoir quel est le bon endroit pour installer le disjoncteur. disjoncteur.

Couper l'alimentation : La première étape consiste à couper l'alimentation électrique pour garantir votre sécurité. Une bonne compréhension de la disposition électrique est essentielle car elle vous aide à trouver les emplacements disponibles.
Sélection des créneaux horaires disponibles : Choisissez l’emplacement disponible et vérifiez si l’emplacement convient au type de disjoncteur que vous souhaitez installer.
Retrait du panneau : L'étape suivante doit être effectuée avec précaution car elle implique le retrait du couvercle du panneau électrique. Derrière le couvercle se trouvent tous les fils et connexions électriques.
Vérification de l'alimentation du panneau : Il est essentiel de vérifier l'alimentation du panneau. Pour cela, utilisez un testeur de tension sans contact ou un multimètre. Il est très important de vérifier que l'alimentation est complètement coupée, car cela peut provoquer un choc électrique au travailleur.
Sélection du bon emplacement : Il est essentiel de sélectionner le bon emplacement pour l'installation du disjoncteur. La taille et le type du disjoncteur doivent être compatibles avec l'emplacement.
Capacité et charge du panneau:Cette étape consiste à vérifier la capacité du panneau. Il est important de vérifier si la capacité du panneau est suffisante pour supporter le disjoncteur que vous installez.

Il est important de faire appel à un électricien professionnel lors de l'installation d'un disjoncteur. Le port de chaussures à semelles en caoutchouc et l'utilisation d'outils isolés doivent être obligatoires lors des installations.

Placement du disjoncteur dans le panneau

Après avoir sélectionné le bon endroit pour installer le disjoncteur, l'étape suivante consiste à l'installer. Pour cela, voyez comment vous pouvez placer le bon panneau de disjoncteurs.

Sélectionnez le bon disjoncteur

La première étape consiste à vérifier si le disjoncteur est compatible avec l'emplacement du panneau. Cela permet d'éviter de futurs courts-circuits ou surcharges.

Désactivation du disjoncteur

Avant d'installer le disjoncteur, il est important de couper la poignée du disjoncteur. Cette opération est indispensable car la mise en marche lors de l'installation du disjoncteur provoque le passage du courant. Les travailleurs sont susceptibles d'être affectés par le choc électrique.

Préparation de la fente

L'étape suivante consiste à vérifier que l'emplacement sélectionné est nettoyé et prêt à être installé. Vérifiez la compatibilité et les dimensions de l'emplacement et du disjoncteur.

Connexion entre les barres et le disjoncteur

L'étape suivante consiste à réaliser une connexion entre les barres du panneau et le disjoncteur. Les clips du disjoncteur doivent être parfaitement alignés avec la fente du terminal.

Appuyer sur le disjoncteur

Le disjoncteur doit être pressé avec précaution jusqu'à ce qu'il soit parfaitement inséré dans la fente du terminal. Un mauvais serrage ou un mouvement de la connexion entre les deux peut provoquer des accidents.

Préparation des fils de circuit

Pour des raisons de sécurité, on utilise des pinces à dénuder. Elles servent à retirer l'isolant des fils de terre, de phase ou de neutre.

Connexion du fil chaud et du disjoncteur

Il s'agit d'une étape importante qui doit être effectuée par un électricien professionnel. Le fil chaud, c'est-à-dire dénudé à l'extrémité, est fermement connecté à la borne du disjoncteur. Après cela, il doit être serré avec la vis. La connexion doit être vérifiée deux fois car un espace ou une connexion desserrée peut provoquer un accident.

Connexion du fil neutre

Pour des raisons de sécurité, vous avez la possibilité de connecter le fil neutre dans la prise de courant prévue à cet effet. Ensuite, à l'aide d'un tournevis, resserrez les connexions.

Connexion du fil de terre

La connexion du fil de terre est essentielle car elle réduit le risque de choc électrique pour les utilisateurs. Pour la connexion, connectez le fil de terre à la prise de terre.

Test et remontage

Les dernières étapes comprennent le test et le remontage de toutes les pièces des panneaux. Le test comprend la vérification minutieuse de toutes les connexions. Toute connexion desserrée doit être fixée à l'aide d'un tournevis. Toutes les pièces des panneaux sont remontées, ce qui comprend le recouvrement du couvercle du panneau, la mise sous tension, la mise sous tension du disjoncteur et la vérification du bon fonctionnement du nouveau disjoncteur.

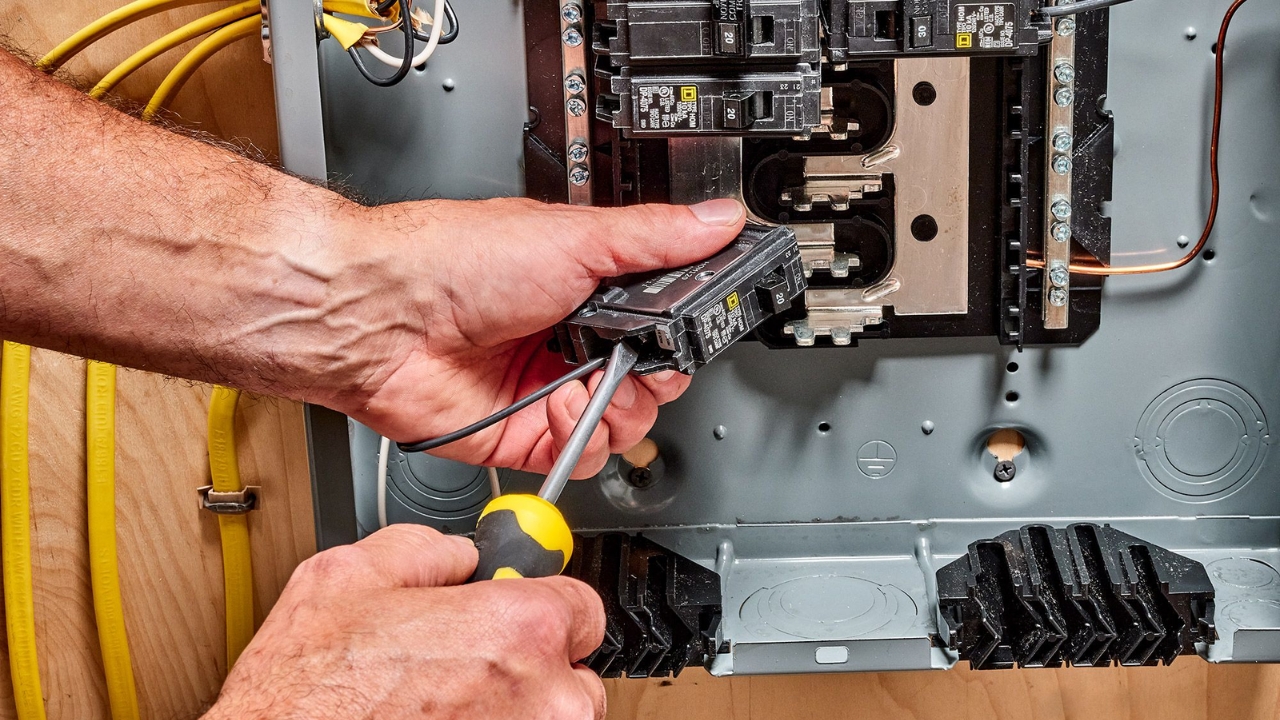

Terminer et tester l'installation

Étape 1 : Après l'installation réussie du disjoncteur, les étapes finales incluent les tests et la finition. S'il y a des plaques défonçables en excès sur le couvercle du panneau, elles doivent être soigneusement retirées.
Étape 2 : Avant de recouvrir le panneau avec le couvercle, nettoyez toute saleté sur le panneau. Un panneau bien nettoyé minimise les risques d'accident ou de court-circuit. Le couvercle du panneau doit être réinstallé. Le réalignement du couvercle du panneau et du cadre est nécessaire. Après le recouvrement, il est important de s'assurer qu'aucun fil ne soit exposé.
Étape 3 : Le disjoncteur principal doit également être allumé. Vérifiez que le disjoncteur nouvellement installé fonctionne correctement. Pour tester le nouveau disjoncteur, utilisez un testeur de tension. Cela permet de vérifier que les appareils connectés au disjoncteur fonctionnent correctement et qu'il n'y a aucun problème avec le disjoncteur.
Étape 4 : Après avoir testé le disjoncteur, étiquetez-le afin qu'il soit plus facile pour les utilisateurs de l'identifier. Après avoir rendu le disjoncteur fonctionnel, vérifiez correctement s'il provoque une surcharge. Cela se vérifie en ajoutant plusieurs appareils et en vérifiant si la charge totale est affectée ou non.
Étape 5 : Le fonctionnement du disjoncteur doit être surveillé attentivement. Toute surcharge ou surchauffe du panneau ou du disjoncteur doit être immédiatement traitée. En effet, il y a toujours de la chaleur dans les appareils électriques, mais la surchauffe est problématique et provoque des accidents.
Étape 6 : La dernière étape consiste à vérifier régulièrement le disjoncteur et le panneau. Ils doivent fonctionner correctement et toutes les connexions doivent être serrées. Si vous constatez que le panneau est surchargé de connexions en excès, mettez-le à niveau pour de meilleures performances.

Conclusion

L'installation du bon disjoncteur à l'endroit approprié est essentielle. Suivre les instructions étape par étape contribue au meilleur fonctionnement du disjoncteur, mais inclut également la sécurité et le câblage correct.
