Boîtier KDM NEMA 2

Le boîtier KDM NEMA 2 offre une protection supplémentaire contre la saleté et l'infiltration d'eau qui peuvent être causées par des conditions à forte condensation, telles que les salles de refroidissement ou les buanderies. Ce type de boîtier ne convient qu'à l'équipement hébergé à l'intérieur. Il empêchera tout contact avec des pièces sous tension et peut vous aider à éviter un accident dangereux. Le boîtier NEMA 2 de KDM peut également être ventilé.

Un acier et un inox acier Le boîtier NEMA 2 de KDM fonctionne comme promis. Sa robustesse intégrée signifie une plus grande facilité d'installation, ainsi qu'un retour sur investissement à long terme et répond à vos conditions environnementales. KDM conçoit ses alimentations sans interruption, convertisseurs de fréquence, conditionneurs de puissance et autres produits robustes et fiables pour une utilisation dans tous les environnements dans des boîtiers NEMA 2.

Avec les boîtiers KDM NEMA 2, tous vos composants électriques et électroniques sont en sécurité dans la plupart des environnements dangereux. Le boîtier KDM NEMA 2 offre de nombreuses fonctionnalités de boîtier de haute qualité, notamment une charnière continue, une charnière dissimulée facile à installer, un loquet de style pince durable et polyvalent, un couvercle de pince et bien plus encore.

Avec une sélection rigoureuse de conception et de finition, KDM fabrique des boîtiers NEMA 2 fiables et durables. Les tailles, les dispositions et les conceptions des boîtiers NEMA 2 de KDM varient en fonction de vos besoins et de diverses applications.

Les boîtiers KDM NEMA 2 utilisent une fabrication de boîtiers NEMA de haute technologie et automatisée, offrant ainsi une solution compétitive en termes de coût par rapport à tous les autres concurrents. Chez KDM Steel, nous développons, concevons et fabriquons n'importe quelle conception de boîtier NEMA pour répondre à chacune de vos exigences.

Chez KDM, nous recommandons de superposer les brides sur toutes les coutures ouvertes du boîtier, en utilisant des soudures par points, par points ou par bouchons pour fixer les coutures. Selon la sévérité de l'environnement, vous pouvez avoir besoin de coutures entièrement soudées. Un boîtier en U fonctionnerait mieux, car il y a moins de coutures à souder.

Boîtier NEMA 2

KDM est un fabricant professionnel de boîtiers NEMA en Chine, nous pouvons fabriquer tout type de boîtiers NEMA. Notre boîtier NEMA 2 est fabriqué avec les matériaux de la plus haute qualité et adhère aux normes de qualité strictes des boîtiers NEMA qui garantissent les performances et la fiabilité des produits.

Chez KDM, nos connaissances approfondies et plus de 10 ans d'expérience dans la fourniture de solutions de boîtiers électriques, nos boîtiers NEMA 2 sont si vastes. Nous fabriquons divers boîtiers standardisés de haute qualité et personnalisables.

Chez KDM, nous pouvons vous aider et vous fournir nos boîtiers NEMA 2 en fonction de vos applications particulières. Nous pensons qu'en fournissant le meilleur pour vos besoins en matière de boîtiers pendant que vous configurez ce qui y est inclus, vous économiserez du temps, de l'argent et des frustrations.

Le guide ultime des FAQ sur les boîtiers NEMA 2

Que signifie NEMA Type 2 ?

NEMA signifie Association nationale des fabricants d'équipements électriques.

Il s'agit d'une association professionnelle de l'industrie électrique qui ne certifie pas les produits, mais élabore plutôt des normes et des directives gouvernementales.

La norme NEMA 2 est conforme à une utilisation intérieure limitée caractéristiques.

Tout comme NEMA 1, il protège contre la pénétration d'objets solides, tels que la saleté qui tombe.

De plus, il empêche l’accès aux pièces dangereuses à l’intérieur de l’enceinte.

Mais il protège également contre les gouttes et les éclaboussures d’eau – encore plus que le NEMA 1.

Cela présente un autre avantage : celui de protéger contre la condensation extérieure qui s’infiltre.

Cependant, il ne protège pas contre l'immersion ou les fortes éclaboussures car il n'est généralement pas doté d'un joint d'étanchéité, alors gardez cela à l'esprit.

Existe-t-il des exigences de taille pour les boîtiers NEMA de type 2 ?

Non, les types NEMA décrivent uniquement les exigences de sécurité, pas les dimensions.

Les boîtiers NEMA 2 sont généralement petits car ils n'offrent pas beaucoup de protection et abritent de petits composants électriques comme des fusibles.

Boîtier NEMA 2

KDM créera un boîtier selon vos spécifications, alors n'hésitez pas à Contactez-nous à tout moment!

Les boîtiers NEMA 2 sont-ils utilisés à l'extérieur ?

Non, les boîtiers NEMA 2 ne protègent pas contre la pénétration d'eau et de poussière, ils ne conviennent donc pas aux environnements extérieurs.

Les boîtiers NEMA 2 protègent-ils contre les explosions et les arcs électriques ?

Non, les boîtiers NEMA 2 ne sont pas suffisamment solides pour résister à une explosion externe ou contenir une explosion interne.

Si vous avez besoin de ce type de protection, vous devriez envisager les types NEMA 7 à 10, qui sont spécialement conçus pour les zones dangereuses.

Les boîtiers NEMA ne protègent pas contre arc électrique incidents, il est donc de la responsabilité du personnel de s'y préparer.

Les boîtiers NEMA 2 protègent-ils de la corrosion ?

En soi, les boîtiers NEMA de type 2 ne protègent pas bien contre la corrosion.

Cependant, vous pouvez augmenter la résistance du boîtier à la corrosion avec le matériau que vous choisissez d'utiliser.

Ainsi, l’acier galvanisé et l’acier inoxydable 316 sont les meilleures options.

De plus, les revêtements de peinture peuvent aider à prévenir la corrosion.

La peinture émaillée est particulièrement adaptée à la résistance à la corrosion.

Quelles sont les applications courantes des boîtiers NEMA 2 ?

Les boîtiers NEMA 2 sont parfaits pour les utilisations commerciales et résidentielles en intérieur.

Il peut s'agir de boîtes de jonction, de boîtes de commutation, de boîtes à fusibles, de boîtes de tirage, de boîtes de service et de services publics.

Certains transformateurs de type sec sont également parfois logés dans des boîtiers NEMA de type 2.

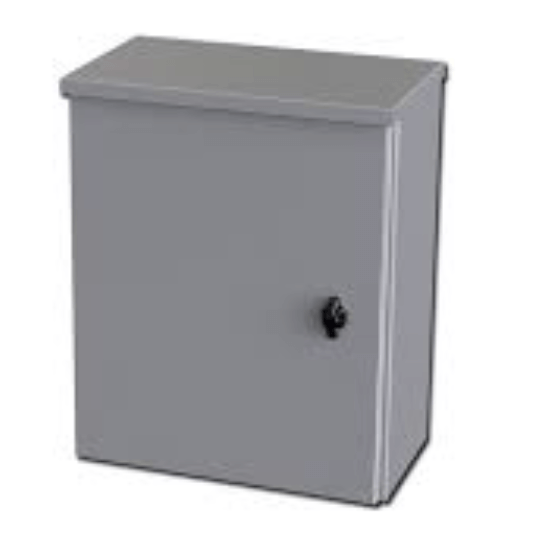

Boîte NEMA 2 typique

Étant donné que les boîtiers NEMA 2 protègent de la condensation, ils sont courants dans les buanderies et les cuisines.

Ils peuvent également être utilisés comme convertisseurs de fréquence ou conditionneurs de puissance.

Pour plus d'informations, consultez notre FAQ sur les boîtiers NEMA!

Existe-t-il des spécifications sur la façon d'installer des boîtiers NEMA 2 ?

Certains types NEMA sont plus sensibles en ce qui concerne la méthode d'installation car ils doivent respecter leur classification.

Cependant, la norme NEMA 2 n'est pas soumise à cette règle, vous pouvez donc percer des trous dans un boîtier pour le monter sur un mur ou un poteau.

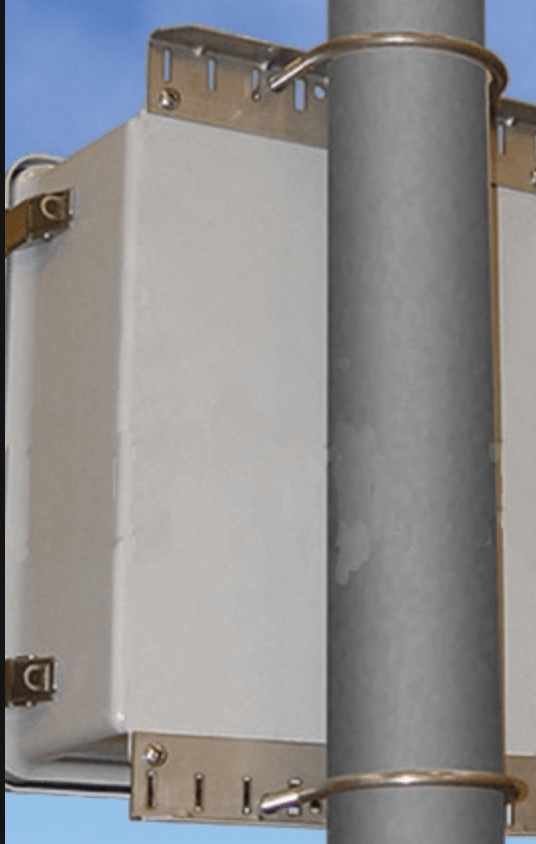

Boîtier NEMA 2 monté sur poteau

Il est également courant d’avoir ces enceintes encastrées dans un mur.

Comment sont testés les boîtiers NEMA 2 ?

Les boîtiers NEMA ne sont pas testés par la NEMA, mais par des laboratoires tiers.

Étiquettes NEMA peut être utilisé pour autodéclarer les valeurs nominales des enceintes.

La norme NEMA 250 décrit tous les tests approfondis auxquels les boîtiers sont soumis pour obtenir un label NEMA.

Pour NEMA 2, l'un des tests est le test d'entrée de tige, qui consiste à insérer une tige de différents diamètres dans les ouvertures et les évents du boîtier pour tenter d'atteindre les parties sous tension du circuit.

Les boîtiers NEMA 2 doivent également protéger contre les chutes de saleté, il peut donc y avoir un test pour cela également.

Les boîtiers NEMA 2 subissent également un test d'égouttement pendant 30 minutes à une heure avec au moins 20 gouttes d'eau par minute frappant le haut du boîtier.

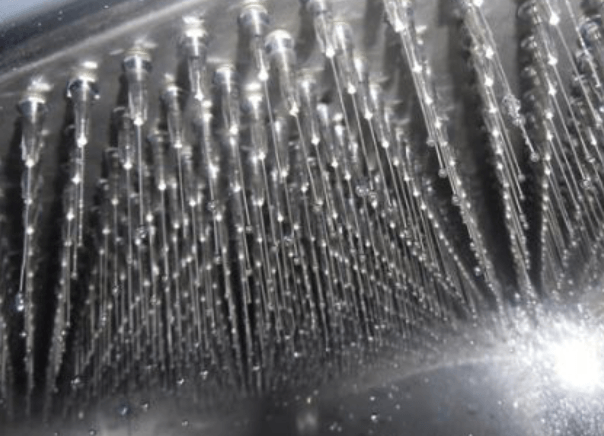

Chambre d'essai goutte à goutte

Le test est considéré comme réussi s’il n’y a pas d’accumulation d’eau significative à l’intérieur de l’enceinte.

Comment puis-je être sûr de la qualité des boîtiers NEMA 2 ?

Chez KDM, nous avons la Certification ISO9001 que vous pouvez regarder à travers.

Vous pouvez également effectuer des tests indépendants des boîtiers par des tiers si vous souhaitez une confirmation de l'évaluation de la qualité et de la conformité.

Qu'est-ce que NEMA 2 dans les normes IP ?

Bien qu'il soit difficile de traduire un ensemble de normes en un autre, la norme NEMA Type 2 est à peu près comparable à l'IP11 ou à l'IP22.

Les deux offrent une protection limitée contre la saleté et aucune protection contre la pénétration d’eau.

  NEMA et IP

Sinon, comment les classifications NEMA sont-elles représentées ?

Les normes NEMA 250 sont également représentées par UL 50E et CSA C22.2 No. 94.2.

Cela est dû au fait que différentes agences de certification utilisent des normes différentes – UL ou CSA – de sorte que les directives NEMA peuvent être comprises en termes de l’une ou l’autre.

La norme CSA est utilisée au Canada, tandis que la norme UL est principalement utilisée aux États-Unis.

  CSA et UL

Quelles sont les conceptions courantes pour les boîtiers NEMA 2 ?

Certaines conceptions courantes pour les boîtiers NEMA 2 comprennent les modèles autonomes, montés au sol, montés au mur, montés sur poteau et encastrés.

Autoportant et monté au sol les boîtiers sont utilisés pour les équipements plus gros, ils serviraient donc bien boîtes de jonction et de service.

Ils peuvent avoir une ou plusieurs portes, selon vos besoins.

Ces boîtiers peuvent également être dotés de socles, de roulettes, de pieds de nivellement et d'œillets de levage pour faciliter leur installation et leur déplacement.

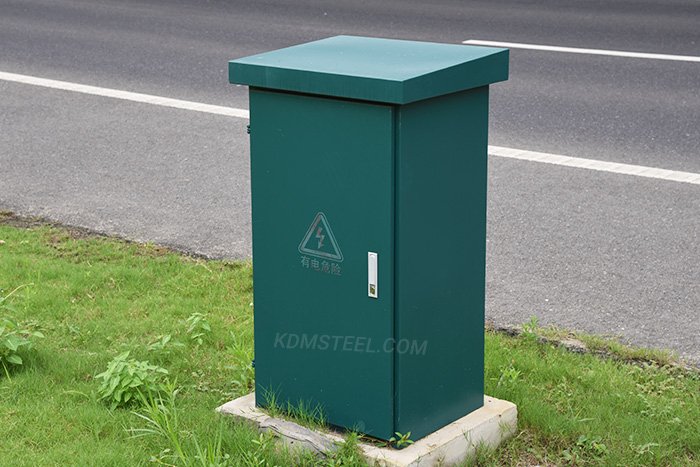

Enceinte autoportante

Fixation murale et monté sur poteau Les boîtiers NEMA 2 sont généralement petits et abritent des fusibles et des interrupteurs.

Ceux-ci sont moins mobiles, mais prennent également moins de place.

Ils sont installés à l'aide de supports spéciaux qui peuvent être simplement externes ou comporter également des éléments internes.

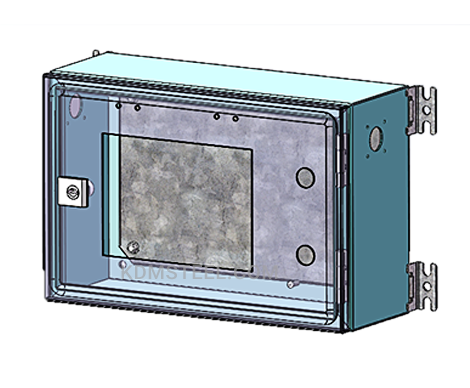

Boîtier mural

Les boîtiers encastrés sont installés dans le mur ou une autre surface, de sorte qu'ils ne dépassent pas.

Cette option est idéale si vous n'avez pas beaucoup d'espace ou si vous devez préserver l'esthétique d'un certain endroit.

Boîtier encastré

Dans l'ensemble, les cotes NEMA plus élevées bénéficient des conceptions en U car elles nécessitent moins de soudures par points, mais les NEMA 2 n'ont pas besoin de cela en raison de leur faible cote, vous avez donc plus de flexibilité avec les formes de conception.

Bien entendu, nous proposons également boîtiers personnalisés.

Quelles fonctionnalités supplémentaires sont souvent incluses ?

Vous pouvez demander des évents, des fenêtres, des portes battantes, des serrures, des systèmes de gestion des câbles et bien plus encore.

Évents, ainsi que les ventilateurs rayonnants, fournissent un chemin pour que la chaleur puisse s'échapper, refroidissant ainsi les composants électriques du boîtier.

Les évents fournissent un flux d’air plus passif, tandis que les ventilateurs déplacent activement l’air et sont utilisés pour refroidir les équipements qui chauffent rapidement.

Cela prolonge leur durée de vie et diminue les risques de dysfonctionnements.

Si vous souhaitez inclure une ouverture de drainage, il doit également y avoir un bouchon amovible.

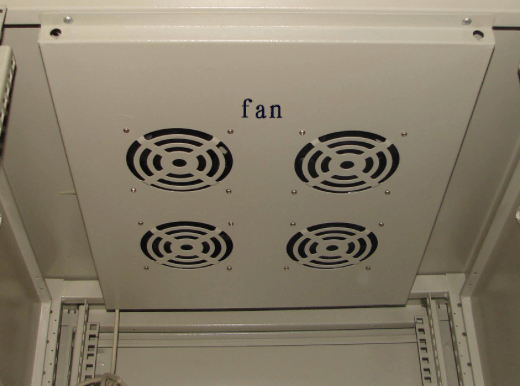

   Ventilateur rayonnant dans une enceinte

Ils stabilisent également la pression de l'air à l'intérieur du boîtier, évitant ainsi la condensation qui peut endommager les composants électriques du boîtier.

De plus, les évents et les ventilateurs peuvent être transformés en climatiseurs et échangeurs de chaleur.

Fenêtres aider le personnel à examiner les composants électriques de manière rapide et non invasive.

Et si quelque chose ne va pas, une fenêtre permet de voir immédiatement ce qui se passe.

De plus, les fenêtres infrarouges aident à protéger les travailleurs contre arc électrique accidents en leur laissant voir l’accumulation de chaleur.

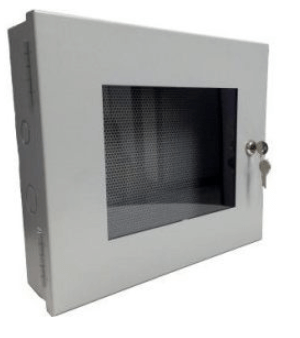

 Enceinte avec fenêtre

Portes battantes contrôler comment et dans quelle mesure la porte ou le couvercle de l'enceinte s'ouvre.

Cela comprend également une variété de poignées que vous pouvez également demander.

Vous pouvez choisir entre des charnières continues, décalées et d'autres types de charnières.

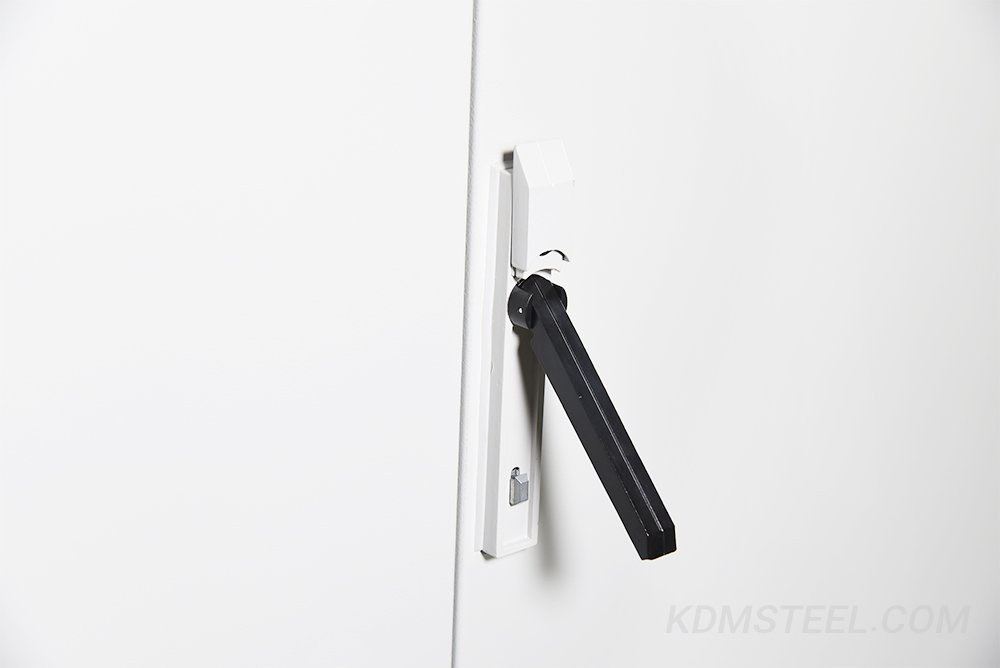

Serrures, les loquets et les pinces ajoutent une couche de sécurité à votre boîtier NEMA 2, garantissant que personne ne le falsifie ou n'accède accidentellement à ses composants électriques.

     Enceinte avec serrure

Les systèmes de gestion des câbles peuvent impliquer des crochets, des supports et d’autres fonctionnalités d’organisation.

Ils sont parfaits pour les boîtes de jonction, de sorte que tous les différents fils ne s'emmêlent pas et sont plus faciles d'accès.

Nous proposons également des fonctionnalités secondaires telles que des roulettes, des anneaux de levage, des pochettes pour dossiers, des capuchons anti-goutte, des interrupteurs, des lumières et tout ce que vous demandez.

Bouchon anti-goutte

Les roulettes aident à déplacer le boîtier ; les anneaux de levage sont destinés aux boîtiers lourds qui doivent être soulevés pour être transportés ; les pochettes de classement permettent de ranger les manuels d'utilisation ; les capuchons anti-goutte protègent le boîtier des éclaboussures d'eau ; les interrupteurs et les lumières aident à faire fonctionner l'équipement à l'intérieur du boîtier.

Les défoncements, les évents, les raccords, etc. affectent-ils la classification du boîtier ?

Idéalement, les raccords individuels, les évents, les débouchures, etc. devraient avoir une meilleure classification NEMA que le boîtier.

Mais en général, cela n’est pas possible, ces fonctionnalités devraient donc avoir la même note que la structure globale.

Quels matériaux sont utilisés pour les boîtiers NEMA 2 ?

Les matériaux utilisés pour les boîtiers NEMA 2 ne sont pas différents des matériaux utilisés pour les autres types de boîtiers.

Ils peuvent être fabriqués à partir de acier au carbone, acier galvanisé, et acier inoxydable – généralement de grade 304, 316 ou 316L.

L'acier au carbone est généralement plus terne que l'acier inoxydable.

Il est également magnétique et plus malléable puisqu'il ne contient que du fer et du carbone.

Cet acier est également sujet à la corrosion, il n'est donc pas recommandé pour les types NEMA conçus pour l'extérieur.

L'acier inoxydable est créé en ajoutant du chrome, du nickel et du molybdène à l'alliage fer-carbone.

Acier inoxydable vs acier galvanisé

Les nuances d'acier 304 et 316 diffèrent par la teneur de tous les additifs.

Pour les boîtiers NEMA de type 2, l'acier inoxydable de nuance 304 est le plus recommandé.

Acier galvanisé est recouvert d'une couche protectrice de zinc qui empêche la corrosion.

Ce type d’acier est plus cher et plus lourd que l’acier inoxydable.

Un autre type d’acier qui peut être utilisé est l’acier laminé à froid, qui est plus fin et plus dense que l’acier normal – et donc plus résistant.

Lors de l'utilisation d'acier, le fabricant doit garder à l'esprit un certain calibre ou épaisseur de la tôle qui est nécessaire pour se conformer aux normes NEMA.

Les boîtiers NEMA 2 utilisent de l'acier de calibre 12 à 14, soit environ 1,9 à 2,6 mm.

Fibre de verre est très résistant, peut dissiper la chaleur et isole l'électricité, réduisant ainsi l'effet des interférences et la possibilité de choc.

Il est fabriqué à partir de fibres de verre placées dans du plastique.

  Boîtier en fibre de verre

Les boîtiers peuvent également être fabriqués à partir d’alliages d’aluminium.

Ils ne sont pas nécessairement meilleurs que les alliages d’acier, mais peuvent l’être en fonction de ce que vous recherchez et de vos besoins.

Tout comme les nuances d’acier, les alliages d’aluminium peuvent être de la série 5052 ou 6061.

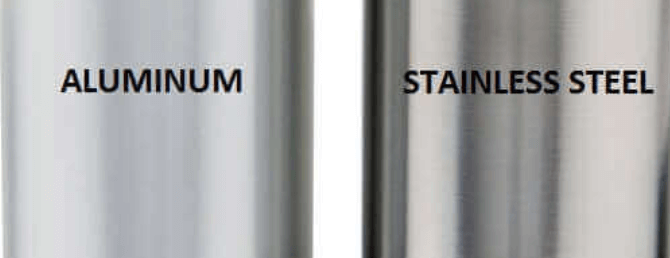

 Aluminium vs acier inoxydable

Les deux sont légers, mais le 5052 est plus soudable, tandis que le 6061 a une plus grande résistance à la corrosion.

De plus, le 6061 est plus cher.

L'aluminium possède une couche d'oxyde sur le dessus qui empêche toute corrosion.

Ce matériau est particulièrement adapté aux boîtiers exposés aux solvants, aux produits pétrochimiques, à certains acides, à la plupart des sulfates et des nitrates.

Mais les boîtiers NEMA 2 ne sont pas conçus pour ces environnements, l'aluminium n'est donc pas courant pour eux.

De plus, nos fenêtres sont fabriquées en polycarbonate et en ABS.

Le polycarbonate est plus résistant à la corrosion, tandis que l'ABS est moins cher.

Si vous souhaitez en savoir plus, envoyez votre demande maintenant pour une consultation !

Quelles peintures et revêtements peuvent être utilisés pour les boîtiers NEMA 2 ?

Nos boîtiers sont bien protégés, mais le bon revêtement peut également ajouter sa protection.

Vous pouvez choisir des couches de peinture émaillée ou en poudre dans n'importe quelle couleur.

Peinture émaillée a une finition brillante et résiste aux différentes conditions météorologiques.

Des peintures émail spécifiques comme l'émail époxy et l'émail PU sont couramment utilisées pour les boîtiers industriels car elles résistent à la corrosion.

Peinture en poudre se dépose grâce à la force électrostatique et est plus rapide et plus facile que l'émail.

Il est également plus flexible en apparence, vous offrant la possibilité de finitions brillantes et mates.

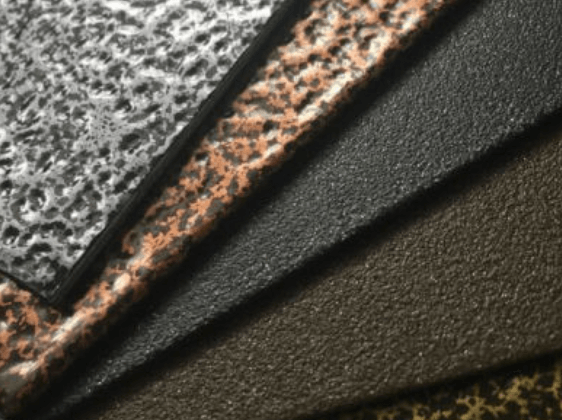

 Finitions avec revêtement en poudre

Nous proposons également des revêtements d'anodisation et d'alodinage.

Anodisation Le revêtement utilise des anodes pour oxyder un métal, généralement de l'aluminium, afin d'augmenter son épaisseur pour une meilleure résistance à la corrosion.

L’acier n’est généralement pas anodisé car cela peut en fait accélérer la corrosion du métal.

Revêtement Alodine, également connu sous le nom de revêtement de conversion au chromate, est utilisé pour apprêter l'acier et l'aluminium avant la peinture, ainsi que pour prévenir la corrosion.

  Revêtement Alodine

Il s'agit d'un procédé moins coûteux que l'anodisation et il est reconnaissable à sa teinte jaune-vert caractéristique, à moins qu'il ne soit peint.

Il peut également y avoir des revêtements anti-graffiti et anti-posters pour protéger votre enceinte du vandalisme.

Nous pouvons fournir n'importe quel revêtement dans n'importe quelle couleur et finition, donc Contactez-nous aujourd'hui!

Quelles sont les différentes manières de placer des symboles sur un boîtier NEMA de type 2 ?

Nos services de personnalisation incluent la gravure et la sérigraphie.

La sérigraphie est la méthode de personnalisation la plus simple et la plus abordable.

N'importe quel côté plat du boîtier peut être sérigraphié avec des étiquettes, des avertissements, un numéro de série, le nom de votre entreprise et votre logo.

Cependant, la sérigraphie sur du métal comme l'acier inoxydable ou l'aluminium peut s'user ou se rayer, mais une couche de poudre transparente permet d'éviter cela.

 Sérigraphie

La gravure du boîtier est une autre méthode de personnalisation de vos boîtiers.

Cette option est plus coûteuse et prend plus de temps, mais elle est également plus durable que la sérigraphie.

Un petit peu de métal est retiré de la surface du boîtier dans la conception du logo ou du symbole.

Habituellement, environ 0,005 pouce ou 0,010 pouce de métal est retiré de la surface.

Une fois le métal retiré, il est rempli de peinture époxy de n'importe quelle couleur selon vos besoins.

Gravure

Outre les symboles, il devrait y avoir d’autres marquages.

Si l'équipement doit être installé dans une orientation particulière, cela doit être marqué sur le boîtier.

De plus, les zones où se trouveront des pièces sous tension doivent également être marquées.

À quoi d’autre dois-je faire attention lors de la commande d’un boîtier ?

Il y a quelques erreurs courantes que les gens font.

Il s’agit notamment du choix du mauvais type NEMA, du mauvais matériau, de la mauvaise taille, de la mauvaise conception et du non-respect des fonctionnalités.

Les types NEMA sont adaptés à certains environnements.

La norme NEMA 2 est conçue pour les emplacements intérieurs non dangereux avec une pression d'air normale et des gouttes d'eau.

NEMA 2 utilise généralement de l'acier inoxydable 304 ou de l'acier galvanisé pour augmenter la résistance à la corrosion.

La taille et la conception du boîtier dépendent de l'équipement électrique spécifique que vous prévoyez d'y loger.

Cependant, les boîtiers NEMA 2 sont généralement de taille moyenne car ils fonctionnent comme des boîtes à fusibles et des transformateurs.

Quant à la conception et aux fonctionnalités, elles sont spécifiques à chaque cas, donc consultez votre fabricant pour conseil.
