KDM : votre fabricant professionnel de boîtiers Nema

Les boîtiers NEMA KDM sont conçus pour les applications intérieures et extérieures. Ils protégeront les composants électriques de votre entreprise contre les dommages et la poussière, la saleté, les fuites d'eau, les gouttes d'huile, la glace, la neige fondue et tout autre type de produit chimique ou d'élément qu'ils pourraient rencontrer dans leur environnement.

Le boîtier NEMA KDM est doté d'un acier de calibre standard, de trous de montage et d'une variété de configurations de défoncement pour toutes les applications, y compris les systèmes de réseau de communication de données. Chaque boîtier classé NEMA présente des caractéristiques de conception uniques, une fabrication de précision et des matériaux de la plus haute qualité, ce qui en fait le meilleur choix pour les applications électriques.

KDM propose une large gamme de boîtiers NEMA qui fonctionnent bien dans un environnement spécifique, comme dans une brasserie, une buanderie, un quai de navire, un métro, une aciérie, une carrière, une zone de construction, une mine, une station d'épuration des eaux usées, un regard d'égout, immergé dans le pétrole ou sous l'eau. De plus, nos boîtiers classés NEMA conviennent aux environnements dangereux. KDM propose des boîtiers NEMA de type 1, 2, 3, 3R, 4, 4X, 12 et 13.

Chez KDM, nous produisons des boîtiers électriques de haute qualité classés NEMA montage mural, autoportant, montage au sol, modulaire, imperméabiliser, acier inoxydable, acier galvanisé, boîte de jonctionet types de bacs. Chaque boîtier est conçu pour être le moyen idéal de protéger l'équipement contre les éléments.

KDM est dans l'industrie des boîtiers électriques depuis plus de 10 ans, nous fabriquons différents boîtiers qui répondent aux exigences strictes de la NEMA en fonction de vos souhaits détaillés.

Chez KDM, nous proposons des boîtiers de type NEMA personnalisés et standard. Ces boîtiers exceptionnellement durables et résistants à la corrosion répondent aux applications environnementales dangereuses et industrielles les plus exigeantes.

Avec le boîtier NEMA KDM, vous pouvez être assuré que votre personnel et le public sont protégés contre l'exposition aux câbles électriques. Contactez-nous pour en savoir plus sur la façon dont nous pouvons répondre à vos besoins !

KDM est dans l'industrie des boîtiers électriques depuis des années, nous fabriquons différents boîtiers NEMA en fonction des exigences détaillées des clients. Envoyez votre demande à tout moment.

Le boîtier NEMA KDM est fabriqué en acier, en acier galvanisé ou en acier inoxydable (304 ou 316L). Le type de matériau de ce boîtier NEMA dépend des conditions environnementales extérieures ou intérieures.

Le boîtier NEMA KDM est un accessoire fiable et sûr, conforme aux différentes normes NEMA. En fonction des besoins spécifiques, KDM Steel propose Boîtier NEMA 1, Boîtier NEMA 2, Boîtier NEMA 3, Boîtier NEMA 3R, Boîtier NEMA 3S, Boîtier NEMA 3X, Boîtier NEMA 3RX, Boîtier NEMA 3SX, Boîtier NEMA 4, Boîtier NEMA 4X, boîtier NEMA 5, boîtier NEMA 6, boîtier NEMA 6P, boîtier NEMA 7, boîtier NEMA 8, boîtier NEMA 9, boîtier NEMA 10, boîtier NEMA 11, Boîtier NEMA Type 12, Boîtier NEMA 12K et Boîtier NEMA 13.

KDM : votre usine de boîtiers NEMA la plus fiable

Comparé aux autres fabricants, le boîtier NEMA KDM offre un rapport qualité-prix imbattable sur le marché. Ce boîtier NEMA est conforme aux normes NEMA 250-2014, RoHS, CE, UL, C-UL, ATEX, IECEx, EN / IEC 60529 et CSA pour les boîtiers électriques.

Les boîtiers NEMA KDM conviennent à une utilisation en intérieur et en extérieur. Ces boîtiers NEMA protègent les composants électriques des chutes de saleté, de l'eau, de l'humidité, de l'huile, de l'acétylène, de l'humidité, de la pluie, de la glace, de la lumière, de la condensation, de la saleté emportée par le vent, de la corrosion due à l'eau salée, etc.

Avec les boîtiers KDM NEMA, tous les composants électriques et électroniques sont en sécurité dans la plupart des environnements dangereux.

Les boîtiers KDM NEMA sont disponibles sous la forme enceintes autoportantes, boîtiers électriques à montage au sol, boîtiers électriques à montage mural, coffrets électriques modulaires, boîtiers électriques résistants aux intempéries et bien d'autres.

En tant que fabricant leader de boîtiers NEMA en Chine, KDM Steel possède le savoir-faire et l'expérience nécessaires pour produire tous les types de boîtiers électriques. Nous produisons des boîtiers NEMA avec une porte simple, une porte double ou plus.

Notre large gamme de boîtiers industriels NEMA comprend également des boîtiers à fenêtre et des boîtiers cloisonnés. Grâce à une sélection rigoureuse de conception et de finition, comme la galvanisation ou le polissage de surface, KDM Steel fabrique des boîtiers NEMA fiables et durables.

Les tailles, les dispositions et les conceptions des boîtiers KDM NEMA varient en fonction des besoins du client et des applications.

KDM Steel utilise une fabrication de boîtiers NEMA de haute technologie et automatisée, offrant ainsi une solution compétitive en termes de coûts par rapport à ses concurrents sur le marché. Chez KDM Steel, nous concevons et fabriquons n'importe quelle conception de boîtier NEMA.

Notre équipe professionnelle d'ingénieurs et de techniciens avec plus de 10 ans d'expérience dans le secteur de la fabrication de boîtiers NEMA vous aidera dans le processus de conception personnalisé.

Et avec plus de 2 650 boîtiers NEMA déjà conçus, KDM Steel peut gérer les commandes urgentes. Même avec des conceptions de boîtiers NEMA personnalisées, nous garantissons des délais de livraison courts.

Chez KDM Steel, nous garantissons la qualité, le prix compétitif et une gamme de boîtiers NEMA

Envoyez votre demande maintenant!

Guide des questions fréquemment posées sur les boîtiers NEMA

Pour un aperçu supplémentaire, faire défiler vers le bas!

• Qu'est-ce que NEMA ?

Il s’agit d’une organisation nord-américaine, Association nationale des fabricants d'équipements électriques, qui établit des normes de sécurité.

• Que signifient les types NEMA ?

Types NEMA décrire les spécificités et les caractéristiques d'une enceinte. Par exemple, le type 1 est à usage général, mais le type 2 est celui-ci plus étanche à la condensation. Ces types sont très étendues et particulières à un environnement et à vos besoins.

• Quels types NEMA KDM Steel propose-t-il ?

KDM Steel propose des types NEMA 1, 2, 3, 3R, 3S, 3X, 3RX, 3SX, 4, 4X, 5, 6, 6P, 7, 8, 9, 10, 11, 12, 12K, et 13 enceintes. Veuillez voir ce que ces types de boîtiers sont destinés et contre quoi ils protègent. De plus, KDM possède des indices de protection IP65 et IP66, ainsi que SGS.

• Quels sont les différents types de classifications NEMA ?

Certaines classifications NEMA correspondent à des boîtiers conçus pour une utilisation en intérieur dans un endroit non dangereux. Certaines correspondent à des environnements extérieurs non dangereux. D'autres correspondent à des environnements dangereux. Pour savoir quel type est lequel, consultez le Tableau NEMA.

• Est-il possible de convertir un indice NEMA en un indice IP ?

Un Indice de protection IP est utilisé par la CEI (Commission électrotechnique internationale). Cette classification est destinée aux importations européennes avec une norme équivalente, la norme EN 60529. Elle fournit des informations sur la pénétration de substances, c'est-à-dire si des solides ou des liquides peuvent ou non traverser le boîtier. Le premier chiffre après IP est la classification de pénétration de solides de 1 à 9. Le deuxième chiffre est la pénétration de liquides. Les classifications IP et NEMA sont toutes deux utilisées pour les normes de sécurité, mais elles ne sont pas directement équivalentes. Les normes IP n'incluent pas la résistance à la corrosion, aux fuites d'huile, ainsi qu'à d'autres risques industriels courants. Cependant, il existe tableaux et comparaisons qui l'expliquent plus en détail. Remarque : KDM propose également Boîtiers IP!



• Contre quoi les boîtiers NEMA protègent-ils ?

Les boîtiers KDM NEMA protégeront votre câblage de la poussière, des éclaboussures d'eau, de la condensation, des fibres en suspension dans l'air, des substances corrosives, des fuites d'huile et de liquide de refroidissement, ainsi que des explosions internes.

• Les boîtiers NEMA protègent-ils contre les arcs électriques ?

Arc électrique Il s'agit de la lumière et de la chaleur produites par un arc électrique. Un arc électrique est une explosion résultant d'une connexion trop importante à travers l'air avec quelque chose d'autre. En gros, une explosion électrique ou un incendie. Et non, les boîtiers NEMA ne tiennent pas compte de ce type de danger.

• Quels types de conception de boîtiers NEMA existe-t-il ?

KDM propose une large sélection de boîtiers différents. Certains types de conception majeurs incluent fixé au mur, autoportant, monté au sol, modulaire, et boîte de jonction. De plus, il y a à charnière boîtiers et options avec fenêtresNaturellement, KDM a services personnalisés pour concevoir une enceinte adaptée aux besoins de votre entreprise. Il existe également des modèles à porte simple et à double porte.

• Quels sont les avantages des fonctionnalités telles que les charnières et les serrures dans les boîtiers NEMA ?

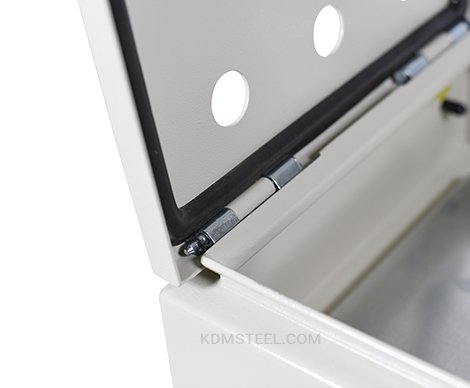

Les charnières continues renforcent le boîtier puisqu'elles s'étendent sur toute sa longueur. Elles sont peu coûteuses, personnalisables, traditionnelles et assurent une étanchéité plus étanche. Les charnières dissimulées, en revanche, sont faciles à installer, sûres et esthétiquement minimalistes. Les loquets à pince sont fiables, durables et très pratiques. Les couvercles à pince sont faciles à utiliser et offrent un accès pratique au contenu du boîtier. De plus, ils assurent une étanchéité plus étanche que les charnières. Les loquets à tourillon sont esthétiques, polyvalents et faciles à utiliser. C'est également un élément important de la conception d'un boîtier parfait.

• Quel est l’avenir du marché des boîtiers électriques NEMA ?

Le marché des boîtiers électriques En 2018, le marché de la fabrication de machines de précision valait 5,34 milliards USD. D’ici 2024, il devrait atteindre 8,74 milliards USD. Cela représente une croissance du marché de 8,571 TP3T ! En raison de l’augmentation mondiale du potentiel industriel, on observe également une augmentation des équipements et de la protection de ces équipements. L’Asie-Pacifique représente le plus grand marché à l’heure actuelle – et dans un avenir prévisible. Cependant, l’Amérique du Nord affiche une croissance exponentielle, c’est donc également un très bon marché.

(TCAC est un taux de croissance annuel composé – un terme utile pour les investissements)

• Quels sont les droits d’importation sur les boîtiers NEMA chinois ?

Comme pour la plupart des autres produits chinois, les tarifs pour les États-Unis sont de 25%, tandis que les tarifs pour l'UE varient. Pour être sûr, veuillez Vérifie-le.

• Y a-t-il une différence entre l'expédition aux États-Unis et l'expédition au Canada ?

En termes de certifications, vous avez besoin d'une liste C-UL au lieu d'UL. Il existe des différences et les exigences canadiennes sont un hybride entre les normes américaines et européennes. Les produits doivent également être conformes aux normes CSA. Heureusement, KDM dispose de toutes ces certifications nécessaires, vous pouvez donc facilement importer où vous le souhaitez. Cependant, vous pouvez toujours vous attendre à un tarif 25% au Canada.

• Quelles autres certifications dois-je connaître en plus de UL et CE ?

Il y a aussi RoHS – Normes européennes.

• Comment expédier des boîtiers NEMA à Amazon ?

Il existe de nombreuses organisations dont aide vous pouvez l'obtenir. Mais surtout, assurez-vous de respecter les exigences d'Amazon et d'avoir toutes vos certifications.

• Quels sont les types NEMA les plus populaires ?

Les types de boîtiers NEMA les plus demandés et recherchés sont généralement de type 4, notamment 4X, de type 8, de type 1 et de type 12. Tous ces types, à l'exception du type 8, sont destinés aux zones non dangereuses. Cela vous donnera une idée des besoins du marché : la plupart des entreprises et des industries n'ont pas besoin de boîtiers antidéflagrants.

• Que signifie la nomenclature NEMA avec classes et divisions ?

Vous avez peut-être remarqué que la NEMA utilise également un système de catégories telles que Classe, Division, Groupe. Ces catégories sont décrites par NEC et Norme NFPA.

La classe décrit le type de vapeurs explosives présentes dans l'air ambiant. Les emplacements de classe I contiennent des gaz inflammables. Les emplacements de classe II contiennent des poussières combustibles. Les emplacements de classe III contiennent des fibres inflammables.

La division décrit la probabilité que des substances inflammables se trouvent dans une concentration suffisamment élevée pour être dangereuses. La division I est relativement sûre, tandis que la division II est plus imprévisible.

Le groupe classe les substances inflammables par rapport aux autres. Le groupe A concerne l'acétylène. Le groupe B contient de l'hydrogène. Le groupe C contient de l'éthylène. Le groupe D contient du propane et de l'essence. Tous ces groupes contiennent plus de substances, alors vérifiez les listes complètes.

Ces catégories décrivent l'environnement auquel le boîtier NEMA est adapté. Connaître leur signification peut vous aider à choisir le boîtier idéal pour vos besoins.

• Qu'est-ce que le MOQ ?

KDM propose un MOQ faible à partir de 1 PC. MOQ est la quantité minimum de commande. Cela signifie donc que vous n'êtes pas obligé de commander en gros tout de suite. Vous pouvez simplement commander 1 échantillon de boîtier NEMA et ensuite prendre vos décisions.

• De quels matériaux sont faits les boîtiers NEMA ?



Les matériaux utilisés peuvent être l'acier galvanisé ou inoxydable, l'aluminium, l'acier au carbone, le polycarbonate, la fibre de verre, le moulage sous pression, l'ABS, etc. La plupart des ingénieurs optent pour l'acier, mais d'autres matériaux ont également leurs propres avantages et objectifs.

• Comment choisir le bon matériau ?

Le matériel Cela dépend du secteur auquel vous vendez des boîtiers.

L'acier au carbone et l'acier inoxydable sont des matériaux très durables et résistants. Ils peuvent être utilisés dans les industries médicales et alimentaires car ils ne sont pas poreux et sont donc protégés contre les champignons et les bactéries. Cependant, ces matériaux sont chers et lourds. L'acier inoxydable est également résistant au feu et aux chocs, il est donc idéal pour le secteur routier. L'acier au carbone est moins cher que l'acier inoxydable, mais il est plus sujet à la corrosion. L'acier au carbone ne doit pas être utilisé dans les endroits humides ou à proximité d'eau salée.

L'aluminium présente l'avantage d'être léger, peu coûteux et malléable, ce qui le rend solide. Il peut être utilisé pour protéger les équipements électriques sensibles car il est protégé contre les interférences électromagnétiques et la corrosion.

Le polycarbonate est non magnétique, résistant aux chocs, facile à modifier et très léger. Il résiste également aux milieux acides, mais est vulnérable aux nettoyants abrasifs. Le plastique et l'ABS ont des propriétés similaires. Comme ces matériaux sont moins chers, ils sont utilisés dans l'électronique de bureau et l'industrie informatique. Enfin, l'ABS résiste aux rayons UV, ce qui évite une dégradation précoce des fils.

Le moulage sous pression est également léger, mais très durable et solide. Il est également moins cher et facile à travailler.

La fibre de verre protège mieux contre les produits chimiques et la corrosion que l'ABS, mais elle est également plus chère. Elle est également idéale pour les environnements constamment humides.

En termes de résistance chimique, voir le tableau ci-dessous. Ce tableau fournit également des informations sur certains revêtements de boîtier.

• Quelles finitions de peinture existe-t-il pour les boîtiers NEMA ?

Les revêtements sont divisés en 2 types : poudre et émail. Les poudres sont généralement moins chères que les émaux. De plus, les revêtements en poudre ne sont généralement pas recommandés sur les boîtiers NEMA en acier inoxydable ou en aluminium. Parmi les poudres, on trouve le polyester, l'époxy et l'hybride.

Le revêtement en poudre de polyester est résistant à la corrosion. Il commencera cependant à perdre sa couleur s'il est exposé à une chaleur élevée. Ces revêtements peuvent être utilisés à l'extérieur.

Le revêtement en poudre époxy résiste aux chocs, à la corrosion et à de nombreux produits chimiques. Bien qu'il puisse supporter une chaleur élevée, il perdra son éclat s'il est exposé au soleil.

Le revêtement en poudre hybride est un mélange d'autres poudres, permettant aux fabricants de répondre aux besoins des clients.

Parmi les émaux, on trouve l'alkyde mélamine, le polyuréthane et l'époxy.

Les revêtements alkydes sont durs, résistants aux taches, aux détergents et aux abrasions. Ils sont suffisamment sûrs pour un environnement intérieur avec des aliments à proximité.

Le polyuréthane est résistant à la corrosion et idéal pour une utilisation en extérieur.

L'émail époxy, comme la poudre, résiste aux produits chimiques, à la corrosion et aux chocs.

Tendez la main à KDM pour demander l'un d'entre eux !

• Existe-t-il des conseils supplémentaires concernant les revêtements des boîtiers NEMA ?

Boîtier NEMA avec revêtements

Si vous souhaitez réduire les coûts de préparation du métal, des peintures texturées comme les peintures à marteaux et les peintures anti-éclaboussures vous aideront. Elles donneront également un aspect esthétique. En général, on utilise de la peinture en poudre polyester, ce qui permet d'économiser de l'argent sur la peinture elle-même. Une autre recommandation est de demander un intérieur de couleur foncée pour l'enceinte et un extérieur de couleur claire. De cette façon, la chaleur externe sera réfléchie, tandis que la chaleur interne sera distribuée. Il s'agit d'une solution optimale pour les environnements et les équipements sujets à la surchauffe.

• Que doit contenir un boîtier NEMA ?

En général, il s'agit d'un interrupteur ou d'un écran. Il existe également des petits et gros appareils électroménagers, des microcontrôleurs, des tableaux électriques, des tableaux de distribution, des disjoncteurs, des compteurs électriques et des transformateurs. Bien sûr, les boîtiers NEMA pourraient être utilisés pour bien d'autres choses, mais ce sont les principales utilisations.

• Quels sont les accessoires pour boîtiers NEMA et lesquels KDM peut-il me proposer ?

Vous pouvez demander un évent, fenêtre, charnière, ou une serrure pour votre boîtier. KDM peut ajouter tout cela. KDM propose différents modèles avec des fenêtres en polycarbonate pour la vue. Ils ont également des charnières réglables, à ressort, à goupille, décalées, continues ou dissimulées. En ce qui concerne les serrures, il existe également une grande variété avec des serrures à insertion de clé, standard, à came, à bouton ainsi que des kits de loquet. Enfin, KDM revêtira le boîtier de la couleur que vous demandez.

• Qu'est-ce qu'un KO ?

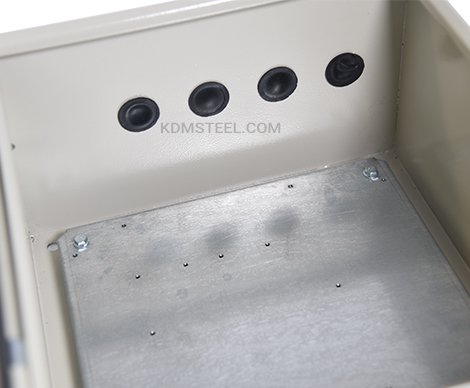

Les défonceuses sont des trous partiellement percés dans les boîtiers. Elles peuvent être retirées pour faire passer des câbles, des connecteurs et des conduits.

• Qu'est-ce qu'un joint ?

Un joint est un joint qui remplit l'espace entre deux surfaces pour éviter les fuites. Les joints sont utilisés dans les boîtiers NEMA conçus pour être étanches à l'eau ou à l'huile. En général, les joints sont fabriqués en mousse ou en caoutchouc, un matériau absorbant ou élastique.

• Qu'est-ce que l'acier de calibre réglementaire ?

Acier de calibre code est une méthode de mesure de l'épaisseur d'une tôle d'acier. Le système de jauge est utilisé aux États-Unis et il normalise les épaisseurs utilisées pour les boîtiers NEMA. En général, lorsque la jauge augmente, les millimètres diminuent. La jauge la plus grande est 0000000, soit 12,7 millimètres, tandis que la plus petite est 38, soit 0,16 millimètres.

• Les types de boîtiers NEMA comportent des chiffres et des lettres. Que signifient ces lettres ?

Les lettres différencient certaines sous-types des notes numériques, et elles représentent soit une fonctionnalité ajoutée, soit une fonctionnalité supprimée.

« X », comme dans 4X, désigne une protection supplémentaire contre la corrosion ainsi que d’autres caractéristiques du type 4.

« S », comme dans 3S, signifie que l’enceinte fonctionnera même lorsqu’elle est recouverte de glace.

« P », comme dans 6P, signifie que le boîtier peut résister à une immersion temporaire dans l’eau ou l’huile.

« R », comme dans 3R, indique que le boîtier ne dispose pas de protection contre la poussière.

« K », comme dans 12K, signifie que l'enceinte permet les KO.

Bien sûr, ces lettres peuvent également être combinées, comme dans 3RX.

• Quelles sont les erreurs à garder à l’esprit lors du choix des boîtiers NEMA ?

Il y en a 5 principaux et la plupart erreurs courantes que les gens, comme les importateurs, font lorsqu'ils choisissent un boîtier NEMA.

Une erreur consiste à choisir une mauvaise classification. Avant de commander votre lot, assurez-vous de bien comprendre l'environnement dans lequel les boîtiers seront placés. Examinez tout en détail et consultez votre fabricant.

La deuxième erreur est de choisir les mauvais matériaux. Cela est lié à la première erreur, alors connaissez le type dont vous avez besoin ! Pensez également à la sécurité avant le coût.

La troisième erreur est choisir la mauvaise taille du boîtier. Là aussi, vous devez savoir exactement où vous pensez que vos clients vont monter le boîtier et quel équipement ils y mettront. N'en achetez pas trop, mais n'en achetez pas non plus un trop petit au cas où l'équipement serait mis à niveau.

La quatrième erreur consiste à négliger les caractéristiques du produit, comme les fenêtres, les serrures et les accessoires de montage. Connaître ces éléments vous aidera à économiser de l'argent et à obtenir le design le plus pratique.

La dernière erreur est de négliger la possibilité de modifier le boîtier. Certains matériaux sont plus faciles à percer que d'autres, certains nécessitent des supports pour l'installation ou des finitions spéciales. Assurez-vous également de prendre en compte la facilité de modification.

• La température extérieure est-elle importante lors du choix d’un boîtier NEMA ?

La surchauffe peut endommager gravement les équipements électriques, c'est pourquoi les ventilateurs, les évents et les systèmes de refroidissement sont essentiels pour les boîtiers. Il ne faut pas seulement tenir compte de la température extérieure, mais aussi de celle intérieure, encore plus que de la température extérieure. Tenez compte du climat des endroits où vous expédierez et de l'implication de l'équipement. Assurez-vous de consulter votre fabricant !

• Quels autres éléments doivent être pris en compte lors de la conception d’une enceinte ?

La facilité d'entretien est un élément important à prendre en compte. Assurez-vous que la conception permet aux ouvriers de réparer et d'entretenir le câblage, de remplacer les panneaux et d'installer des éléments supplémentaires. En tenant compte de l'emplacement des boîtiers, votre conception doit faciliter le travail avec les composants électriques. Combien de portes vous aurez, si vous avez besoin ou non d'un sectionneur d'alimentation, de plusieurs panneaux ou d'une alimentation par jeu de barres. Barres omnibus servir à la distribution d'énergie. Pensez également à savoir si vous avez besoin d'une peinture avec une finition spéciale pour résister aux affiches et aux graffitis si vos enceintes sont situées dans des lieux publics.

• Je suis passionné par le respect de l'environnement. Comment puis-je m'en assurer lors de la commande de boîtiers NEMA ?

Vous devriez essayer de demander si le fabricant utilise une production économe en énergie. Demandez également s'il travaille avec et élimine des matières dangereuses et s'il y a beaucoup d'émissions chimiques. S'il y en a beaucoup, essayez peut-être de demander un matériau différent. Enfin, voyez si les déchets de production peuvent être recyclés. À défaut d'autre chose, vous pouvez toujours choisir un matériau d'enceinte recyclable. Gardez à l'esprit que les usines ne peuvent pas être entièrement vertes, mais elles peuvent essayer de les réduire au minimum. envoyer une demande!

• La NEMA teste-t-elle les boîtiers ?

La NEMA ne teste pas les boîtiers en tant que telle ; elle établit simplement les normes. Vous devez vous méfier des fabricants qui prétendent vendre des boîtiers NEMA sans laboratoire tiers pour le prouver. Normalement, les fabricants utilisent UL pour vérifier et tester les boîtiers NEMA. KDM possède une certification UL, entre autres, vous pouvez donc être sûr que nos boîtiers NEMA respectent réellement les normes NEMA.

---

Boîtier NEMA : le guide d'importation ultime

Je sais que vous recherchez une qualité et une fiabilité élevées boîtier électrique.

C'est pourquoi aujourd'hui, je souhaite vous présenter les normes de qualité importantes dans ce secteur : NEMA.

Peu importe que vous ayez besoin d'un enceinte autoportante, boîtier en acier galvanisé ou boîtier en acier inoxydable.

Tout ce qui compte, c'est votre capacité à choisir un boîtier conforme aux normes industrielles appropriées.

Ce sont ces boîtiers électriques que nous appelons boîtiers NEMA.

Donc, dans ce guide, je vais vous expliquer tout ce que vous devez savoir sur ces boîtiers.

Maintenant, entrons dans les détails des boîtiers NEMA.

Qu'est-ce qu'un boîtier NEMA ?

NEMA est une initiale qui signifie Association nationale des fabricants d'équipements électriques.

Donc, Boîtiers NEMA sont des boîtes électriques ou des armoires électriques qui répondent aux normes établies par la National Electrical Manufacturers Association.

Idéalement, la NEMA décrit les normes que chaque boîtier électrique doit respecter pour une application sûre et fiable.

Page d'accueil de la NEMA

Normalement, l'idée principale de la classification NEMA est de garantir les boîtiers électriques :

je. Sont sans danger pour les utilisateurs et les composants électriques

ii. Peut protéger tous les composants et systèmes électriques dans l'armoire électrique

Grand coffret électrique

Les boîtiers NEMA sont conçus de manière à protéger les composants électriques dangereux des conditions environnementales difficiles telles que l'eau, l'huile et la poussière.

L’environnement peut également contenir certains produits que beaucoup de gens pourraient supposer contenir, comme des agents corrosifs.

Il peut s’agir notamment d’essence et d’acétylène qui peuvent causer des problèmes en cas de contact avec le contenu des enceintes.

Rôle de la NEMA dans les boîtiers électriques

Dans toute industrie, nous avons besoin d’une organisation ou d’une institution capable de contrôler la qualité.

Dans le cas du boîtier électrique, nous avons NEMA.

Et maintenant, que font-ils exactement ?

Quel rôle joue la NEMA ?

C'est l'organisation responsable de la publication de plus de 600 guides d'application et documents techniques.

En outre, ils publient des normes sur un certain nombre de sujets qui régissent les fonctions de sécurité et de fonctionnement des produits électriques.

Ces informations sont essentielles et aident les utilisateurs des États-Unis à prendre des décisions appropriées lors du choix des enceintes.

Le choix porte sur :

un) Compatibilité

b) Bon fonctionnement

c) Sécurité

d) Facile à installer et à entretenir

e) Meilleure protection des composants électriques

Comprendre la classification NEMA dans les boîtiers électriques

Que vous soyez un fabricant ou un acheteur de boîtiers électriques, il est important de comprendre les boîtiers NEMA.

Évidemment, cela vous aidera à choisir le bon boîtier électrique.

Prenons par exemple :

Coffret électrique à porte simple de grande taille

«Norme NEMA ICS 6'est l'une des catégories de boîtiers qui offrent une protection contre les dommages ou les pénétrations dues à la poussière, aux liquides et à d'autres éléments corrosifs.

Les classifications sont souvent révisées par la NEMA tous les cinq ans, apportant de nouvelles règles et réglementations pour régir la fabrication de ces produits.

L’examen du projet de 2013 est actuellement en cours.

Parmi les questions clés examinées figurent les normes de test exigées par les fabricants.

Il n’est toutefois pas prévu que cela affecte la signification des valeurs nominales en termes de spécifications sur les équipements requis pour certaines applications.

Comment obtenir des informations sur les boîtiers électriques NEMA

Les informations sur la définition et les types de boîtiers NEMA sont disponibles gratuitement.

Toutefois, les informations sur les applications, les descriptions complètes, les critères de test et les fonctionnalités sont généralement disponibles moyennant des frais.

Dès que l'examen du projet de 2013 sera terminé, une annonce sera faite et les informations pourront être trouvées sur le Site Web de la NEMA.

Processus de certification des boîtiers électriques NEMA

La NEMA n'est pas impliquée dans les tests des produits fabriqués par les fabricants.

Il n’est pas non plus affilié à l’un des laboratoires qui effectuent les tests.

Il est uniquement chargé de définir, de stipuler et de publier les règles et conditions auxquelles tout fabricant doit se conformer.

Il appartient aux fabricants de boîtiers électriques de suivre volontairement les normes et exigences établies par la NEMA.

Par exemple, il existe un certain fabricant de boîtiers électriques qui a déclaré son auto-conformité.

D’autre part, il existe des fabricants avec leurs propres normes.

Bien entendu, leurs boîtiers sont testés pour garantir les composants électriques et la sécurité publique.

La meilleure partie ?

La NEMA fournit également une liste de laboratoires que vous pouvez consulter pour tester et vérifier la conformité qualité des boîtiers électriques.

Classifications NEMA et codes IP

Codes IP Les normes fournies par le système CEI spécifient généralement la protection contre les intrusions qui peut être offerte par les boîtiers électriques.

Indice de protection IP

Les codes IP sont connus pour être des nombres à deux chiffres où le premier chiffre est une représentation du degré de protection contre l'entrée d'objets tels que la poussière, les doigts, entre autres.

Le deuxième chiffre représente le degré de protection contre toute forme d’infiltration telle que l’eau.

Les classifications NEMA et les codes IP sont liés d'une manière qui déroute généralement beaucoup de gens.

Malgré la confusion, il existe une possibilité de déterminer le «code IP équivalent" généralement basé sur les notes de la NEMA et l'inverse est faux.

Normalement, les classifications NEMA vont au-delà de la description de la protection contre des facteurs tels que la pénétration et l'eau.

Ils permettent d’inclure d’autres facteurs tels que la résistance à la poussière, à la glace, à la corrosion, à l’huile et à la rouille.

Types de boîtiers électriques NEMA

Dans cette section, je vais vous présenter différents types de boîtiers électriques NEMA.

C'est un à lire absolument section car elle couvre tous les différents types de classifications de boîtiers électriques NEMA.

Différentes tailles de boîtiers électriques

D'autres définitions des types peuvent être trouvées sur le NEMA ICS 6 : Normes relatives aux boîtiers.

Les types énumérés ci-dessous sont uniques à leur manière, ce qui indique les différentes caractéristiques des boîtiers variés.

Types d'enceintes non dangereuses

· Type 1

L'objectif général du boîtier électrique NEMA de type 1 est de protéger le contenu de la lumière, de la poussière et des éclaboussures indirectes, mais il n'est jamais étanche à la poussière.

La fonction principale est de protéger et d’empêcher le contenu d’entrer en contact direct avec d’autres éléments environnementaux.

Il est généralement utilisé à l'intérieur et dans des conditions atmosphériques très normales.

Il protège également les humains des fils sous tension qui passent généralement dans des circuits cachés.

· Type 2

Les enceintes regroupées sous le type 2 sont souvent des appareils d'intérieur qui protègent les utilisateurs de l'accès à des parties dangereuses.

Ils offrent aux équipements qu'ils contiennent une protection contre les intrusions et autres objets étrangers tels que les chutes de saleté et autres solides.

Il offre également un certain degré de protection contre les objets dangereux tels que les éclaboussures d'eau qui pourraient autrement endommager le contenu inclus.

· Type 3

Ce type d'enceinte a été conçu pour être utilisé à l'intérieur ou à l'extérieur.

Il offre une protection suffisante à l’utilisateur contre toute forme de danger posé par le contenu dangereux.

En plus de protéger les utilisateurs, il offre également une protection suffisante au contenu contre les conditions environnementales et les contenus tels que la saleté et la poussière soufflée.

De plus, il protège le contenu du boîtier électrique des effets nocifs qui peuvent survenir sur l'équipement en raison de la pénétration d'éclaboussures d'eau.

· Type 3 R

Ce type de boîtier est utilisé dans les appareillages de commutation, les installateurs d'éclairage, la distribution d'énergie, les logements et autres appareils électriques qui nécessitent une protection dans un environnement extérieur.

Adhésion à UL 508A tandis que la fabrication des boîtiers en fait un boîtier solide et durable.

Il a la capacité de protéger les composants de la neige, de l’eau, de la poussière et de la glace.

Il peut être utilisé aussi bien dans des environnements intérieurs qu'extérieurs exigeant le moins d'évaluation de l'environnement extérieur.

Outre la protection qu'il offre contre les facteurs environnementaux, le type 3R est capable de protéger les appareils sous tension des niveaux d'eau élevés en cas d'inondations.

Il est doté d'un dispositif de drainage, de mécanismes de verrouillage et de verrouillage alternatifs.

En outre, la protection contre toute forme de contact avec le matériel qui a été enfermé.

· Type 3S

L'enceinte a été conçue de manière à pouvoir offrir une protection contre les facteurs intérieurs et extérieurs.

Cela signifie que le composant dangereux enfermé est protégé de tout dommage causé par des facteurs environnementaux tels que la pluie, la poussière et la neige.

En outre, il protège les êtres humains contre tout accès inutile aux composants qui pourraient mettre leur vie en danger.

· Type 3X

Il est conçu pour être utilisé dans des environnements intérieurs et extérieurs.

Le type 3X offre une protection suffisante pour empêcher les personnes/le personnel d'accéder inutilement à des contenus dangereux.

De plus, il protège son contenu de différents facteurs environnementaux tels que les conditions météorologiques défavorables, c'est-à-dire la pluie, la poussière soufflée, la neige, etc.

En dehors de cela, il est résistant à la corrosion.

Il offre ainsi une protection supplémentaire au composant contre les dommages au cas où de la glace se déposerait et s'accumulerait sur la surface.

· Type 3RX

Tout comme les autres types de boîtiers, le type 3RX peut être utilisé à l'intérieur ou à l'extérieur.

Il offre une protection aux personnes qui pourraient accéder accidentellement aux composants dangereux contenus dans le boîtier.

En dehors de cela, l’environnement extérieur peut parfois être difficile.

Par conséquent, le boîtier a été conçu pour protéger le composant des conditions météorologiques défavorables.

Il peut s’agir notamment d’infiltrations, de pluie, de poussière soufflée, de neige et de glace.

Il est résistant à la corrosion et offre une protection au composant contre la glace accumulée sur la surface extérieure.

· Type 3SX

Il protège à la fois les composants et le personnel de toute forme de dommage causé par les conditions environnementales.

Vous pouvez utiliser ces boîtiers NEMA pour des applications intérieures et extérieures.

Ils garantissent ainsi une protection contre les chutes de matières solides, les infiltrations (neige, grésil, pluie), les projections de saletés, entre autres conditions environnementales difficiles.

Il est résistant à la corrosion et en cas de gel, le boîtier et ses composants resteront opérationnels.

· Type 4

Le boîtier a été conçu pour être utilisé à l'intérieur et également dans des environnements extérieurs.

Il n’est pas différent des autres types car il protège le personnel contre l’accès aux composants dangereux qui pourraient lui nuire.

En outre, il confère également au composant inclus une protection suffisante contre les intrusions et les objets étrangers.

Il peut s’agir de saleté et de poussière, d’eau, de neige, et sa nature anticorrosion le protège des effets de la glace accumulée.

· Type 4X

Tout comme les autres enceintes, il y a très peu de différence car il peut également être utilisé à l'intérieur et également dans des environnements extérieurs.

Il offre une protection suffisante aux personnes qui accèdent au composant, car il présente beaucoup de danger pour elles.

Le composant est également protégé contre les dommages causés par des conditions environnementales défavorables telles que la pénétration d’objets solides, de poussière, d’eau et de neige.

Il est également suffisamment solide pour assurer une protection contre l’eau dirigée vers le tuyau et d’autres formes de corrosion qui constitueraient une grande menace pour le composant.

· Type 5

Le boîtier peut être utilisé à l'intérieur et à l'extérieur pour protéger les personnes contre l'électrocution dans le cas où le composant est sous tension et traversé par un courant électrique.

L'équipement à l'intérieur du composant est également protégé des intempéries s'il est placé à l'extérieur.

Sa capacité à résister à la corrosion le rend encore meilleur pour une utilisation en hiver, le protégeant des dommages causés par la neige et la glace accumulée.

Outre les facteurs énumérés ci-dessus, il protège le composant contre les dommages causés par la chute de saleté, les peluches, la poussière en suspension dans l'air, les objets volants et les fibres.

Il offre également une protection contre les gouttes d’eau et les éclaboussures légères.

· Type 6

Il est conçu pour l'intérieur comme pour l'extérieur, offrant une protection aux personnes contre l'accès aux composants dangereux fermés qui pourraient causer des dommages.

Fabrication de boîtiers NEMA

Dans l'environnement extérieur, il offre une protection au composant enfermé contre les intrusions et autres objets solides.

Il est conçu pour offrir une protection supplémentaire au composant fermé en cas d'immersion dans l'eau à une profondeur limitée.

· Type 6P

Tout comme les autres enceintes, il peut être utilisé à l'intérieur et à l'extérieur pour protéger les êtres humains des effets nocifs du composant enfermé.

Le composant fermé est également protégé contre les dommages pouvant survenir en raison d’autres effets environnementaux tels que l’eau, la saleté, la poussière soufflée et la chute d’objets solides.

La nature anticorrosion du boîtier le protège des dommages causés par la glace qui s'y dépose.

Il peut également résister à une immersion à une profondeur limitée.

· Type 12

Le boîtier est conçu pour être utilisé à l'intérieur (sans défonce) afin de protéger le personnel contre tout accès inutile aux composants dangereux enfermés.

En outre, il offre une protection à l'équipement enfermé contre les dommages causés par des objets solides étrangers tels que la poussière en circulation, la saleté qui tombe, les fibres, les peluches, etc.

L'équipement est également protégé contre les dommages causés par les gouttes d'eau et les éclaboussures.

· Type 12K

Les boîtiers sont construits avec des ouvertures pour une utilisation en intérieur, offrant une protection aux personnes qui les entourent contre l'accès aux composants dangereux.

Les composants fermés sont également protégés contre les dommages causés par la pénétration de solides tombants et volants tels que les peluches, la saleté en circulation, les débris volants et les fibres.

En outre, l’équipement est protégé contre d’autres effets nocifs tels que les éclaboussures et les gouttes d’eau.

· Type 13

Il est conçu pour être utilisé à l'intérieur, offrant ainsi une protection à la personne qui pourrait être en danger avec les composants dangereux de l'enceinte.

Il offre une protection aux composants du boîtier électrique NEMA tels que les peluches, les fibres, la poussière en circulation, la saleté qui tombe, etc.

Emplacement dangereux

Chaque équipement conçu pour des emplacements dangereux ou périlleux doit passer des tests de qualité et des certifications stricts.

Coffret électrique au sol

L'équipement est toujours marqué pour une identification facile au cas où il devrait être utilisé dans un endroit dangereux.

Certains des types utilisés sont expliqués ci-dessous.

· Type 7

Il a été conçu pour une utilisation en intérieur et il est antidéflagrant.

On le trouve sous « Emplacements dangereux de classe I, division 1, groupes A, B, C et D ».

· Type 8

Conçu pour être utilisé dans des environnements intérieurs et extérieurs et a la capacité de résister aux explosions.

Il est classé sous « Emplacements dangereux de classe I, division 1, groupes A, B, C et D ».

· Type 9

Il est conçu pour une utilisation en intérieur uniquement.

C'est aussi "« résistant à l'inflammation des poussières ».

Il est classé sous « Emplacements dangereux de classe II, division 1, groupes E, F et G ».

· Type 10

Il est conçu pour répondre aux normes MSHA qui signifie «« Autorité de sécurité et de santé dans les mines » et classés sous «30 CFR partie 18”.

Tailles des boîtiers NEMA – Comment choisir la bonne taille pour le câblage électrique

Il existe de nombreuses tailles de boîtiers NEMA.

Cependant, il est important de choisir un boîtier NEMA avec les bonnes dimensions.

Boîtier de boîte de jonction

Maintenant, pour choisir la bonne taille de boîtier NEMA, j'ai répertorié 11 points qui vous donneront une évaluation approfondie de celle-ci.

1. Connaissez les exigences du projet, c’est-à-dire la taille et le nombre de composants électriques que vous souhaitez placer dans le boîtier NEMA.
2. Assurez-vous que les valeurs nominales NEMA sont conformes à la zone dans laquelle le panneau de commande doit être installé.
3. Il faut savoir dans quel mode le panneau de commande sera monté. Sera-t-il sur un poteau ou sur un mur ?
4. Si le panneau doit être monté au sol, il faut prévoir un espace de 4 à 6 pouces. Il est important d'en tenir compte lors du choix de la taille du panneau.
5. Ne négligez pas une fermeture agrandie en raison du budget car elle permet une meilleure aération et un meilleur refroidissement du panneau de commande.
6. Tous les composants du panneau de commande doivent avoir un espacement approprié comme indiqué par les fabricants, en particulier dans les panneaux qui génèrent beaucoup de chaleur.
7. Les appareils du panneau de commande et les conduits de câbles nécessitent suffisamment d'espace entre eux. Veillez donc à ce que le boîtier soit suffisamment grand.
8. Tenez compte du regroupement des tensions similaires dans le panneau de commande. Gardez les tensions différentes à l'écart des tensions similaires. Cela nécessitera un bon espacement, assurez-vous donc que cela soit pris en considération.
9. Faites une estimation du nombre de fils et de la taille des fils à utiliser.
10. Les radios dont les fils, les tubes et les câbles devraient être pliés doivent être prises en considération avec attention.
11. Simplifiez les choses et optez pour la taille la plus grande si vous devez faire un choix.

Classification des boîtiers électriques CEI et classification des boîtiers électriques NEMA – Comparaison ultime

Aux États-Unis, les normes NEMA sont utilisées tandis que Commission électrotechnique internationale est destiné au marché mondial.

Coffret électrique modulaire

«Publication CEI 60529 Classification des degrés de protection fournis par les enveloppes" dispose d'un système de spécification des boîtiers pour les appareils électriques sur le degré de protection.

Elle est souvent fournie à l'aide du boîtier.

La norme IEC60529 ne contient pas de dispositions sur les degrés de protection généralement causés par les dommages mécaniques, les risques d'explosion, les champignons, les vapeurs corrosives et la vermine.

«« Norme NEMA pour les boîtiers d'équipements électriques » ne prévoit aucune disposition pour effectuer des tests sur les conditions environnementales, notamment la rouille, l'huile, la corrosion, le givrage et d'autres liquides de refroidissement.

Cela rend les numéros IEC cités ci-dessus disqualifiés par rapport à d'autres normes.

La désignation IEC se compose généralement des lettres IP suivies de deux chiffres.

Le premier chiffre représente le degré de protection fourni par l'enceinte par rapport au type de matériau solide qui peut causer des dommages.

Le deuxième chiffre représente un certain degré de protection offert contre l’eau.

Erreur courante lors du choix des boîtiers électriques NEMA

L’erreur est humaine et il est très courant de faire des erreurs lors du choix du type d’enceinte approprié.

Les erreurs les plus courantes lors du processus de choix sont expliquées ci-dessous.

Voici quelques éléments auxquels vous devez prêter attention :

un) Choisissez un boîtier NEMA avec la bonne classification ou la bonne durée (veuillez vous référer à ma discussion précédente)

b) Choisissez un matériau adapté à votre boîtier NEMA : l’environnement dans lequel vous avez l’intention d’installer le boîtier jouera ici un rôle important.

c) Choisissez la bonne taille et la bonne conception du boîtier NEMA : il doit accueillir toutes vos pièces et composants électriques.

d) Achetez uniquement des boîtiers NEMA auprès d'un fabricant fiable et réputé

Spécifications techniques du boîtier NEMA

Il est important de noter qu’une enceinte est utilisée pour protéger les personnes contre les dangers.

De plus, il protège son contenu (pièces électriques) contre les dommages.

Avant d’acheter un boîtier électrique NEMA, vous devez prendre en compte tout ce que je vais mentionner ici.

· Certifications NEMA et IP

Choisissez l'enceinte qui vous servira le mieux en termes de protection en fonction de l'environnement auquel vous appartenez.

Les indices NEMA et IP sont fournis pour vous aider à faire ces choix.

Le tableau ci-dessous donne un résumé du type de choix que l’on peut faire.

	Classification NEMA	Indice de protection IP
Protection contre les gros objets étrangers et accès aux pièces intérieures	1	20
Protection contre les gros corps étrangers et les gouttes d'eau	2	22
Pénétration limitée de poussière et protection contre les projections d'eau de toutes directions	12	54
Résistant à la poussière et à l'eau pulvérisée par jet	4	65/66
Résistant à la poussière, résistant à l'eau pulvérisée par jet et résistant aux agents corrosifs	4X	65/66
Étanche à la poussière et à l'eau jusqu'à 1 m sous l'eau		67



· Plage de température

Cela dépend du type de travail que votre appareil doit effectuer.

Assurez-vous que l'air à l'intérieur de l'enceinte est suffisant pour permettre le refroidissement.

Les plages de température sont également précisées et ne doivent pas être dépassées.

Tenez compte de facteurs tels que le refroidissement naturel, le refroidissement en circuit fermé et la convection à air forcé.

· Exigences relatives à l'espace libre et à la taille de l'enceinte

Assurez-vous que les composants à l’intérieur du boîtier s’adaptent bien.

Il est important de laisser suffisamment d'espace à l'intérieur de l'enceinte pour la circulation de l'air et la décapitation thermique.

· Matériel

En fonction des exigences de votre application, vous avez le choix du type de matériau requis.

Vous pouvez choisir un boîtier NEMA composé de matériaux métalliques et non métalliques.

· Fils passant à travers le boîtier

L’ensemble du système n’est jamais enfermé dans une enceinte.

Les fils doivent passer à travers le boîtier, ce qui en fait un élément important à prendre en compte lors de l'achat.

Fabricant de boîtiers NEMA en acier KDM

Chez KMD Steel, nous fabriquons des boîtiers électriques de haute qualité qui répondent aux normes NEMA.

Depuis plus de 10 ans, nous fabriquons des boîtiers électriques standards et sur mesure.

Ils répondent tous aux spécifications uniques de nos clients.

À chaque étape du processus de fabrication des boîtiers électriques NEMA, nous collaborons avec tous nos clients.

Cela permet à notre équipe technique de concevoir des boîtiers électriques répondant aux divers besoins du marché.

Avant de commencer le processus de fabrication, nous partageons tous les dessins CAO des boîtiers NEMA avec les clients.

Cela nous donne une fenêtre pour effectuer tous les ajustements nécessaires sur les conceptions des boîtiers NEMA.

KMD Steel peut également gérer :

je. La coulée d'acier inoxydable

ii. Forgeage de l'acier

iii. Polissage de l'acier

iv. Pliage de l'acier

n. Anodisation de l'acier inoxydable

vi. Découpe laser de l'acier

Avec KMD Steel, vous obtiendrez toujours un boîtier électrique NEMA de haute qualité et conforme aux normes industrielles.

 Conclusion

Grâce aux informations contenues dans ce guide, je suis sûr que vous pourrez choisir le boîtier électrique NEMA adapté à vos applications uniques.

C'est le seul moyen sûr de garantir la sécurité de vos techniciens et des composants électriques dans les enceintes.

Chez KMD Steel, nous nous efforçons de vous offrir un boîtier électrique conforme aux normes de l'industrie.

Parlez-nous aujourd'hui et nous résoudrons tous vos besoins en matière de boîtiers NEMA.
