Boîtier KDM IP54

Boîtier galvanisé IP54

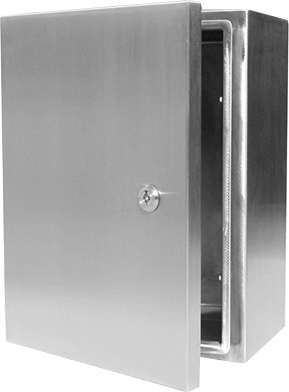

Boîtier en acier inoxydable IP54

KDM a fabriqué un boîtier IP54 pour fournir des armoires de qualité supérieure, facilement personnalisables, qui fonctionneront bien dans votre application.

Chez KDM, notre gamme de boîtiers IP54 comprend une variété de matériaux différents tels que l'aluminium, l'acier au carbone et l'acier inoxydable.

Nous proposons également une sélection de matériaux de joints, de dimensions et de tailles, une variété de couleurs et des options de brides pour le montage. Certains de nos boîtiers sont dotés d'une ventilation, de fenêtres d'affichage et de plaques de châssis.

Si vous recherchez un boîtier personnalisé répondant à la norme IP54, notre équipe de conception et de développement professionnelle peut vous aider beaucoup.

Les finitions métalliques peuvent être personnalisées, notamment les alliages d'aluminium, l'acier inoxydable, l'acier galvanisé et l'acier au carbone, pour répondre aux exigences de votre application.

Les finitions disponibles comprennent la peinture par pulvérisation et par poudrage, l'anodisation et également la finition à manger. Vous pouvez personnaliser avec des découpes, une isolation, des charnières, des loquets ou des serrures.

Chez KDM, nous nous engageons à répondre aux besoins économiques en matière de boîtiers sans compromettre la qualité et les hautes performances que vous attendez de votre boîtier électrique IP54.

Notre approche minutieuse de la qualité et de l'efficacité de fabrication, combinée à des conceptions créatives et innovantes pour applications personnalisées, garantit que votre boîtier électrique IP54 répondra à vos attentes en matière de performance, de qualité et de valeur.

Notre équipe est capable de fabriquer différents produits de boîtier IP54 répondant à des exigences différentes en utilisant des matières premières de haute qualité et une technologie de pointe.

KDM fournit des services professionnels à chacun de nos clients pour gagner leur confiance et répondre à leurs exigences et besoins.

Matière première en acier inoxydable

Chez KDM, nous nous efforçons de fournir la meilleure solution de boîtier aux problèmes de nos clients. Dans chaque produit que nous fabriquons, nous veillons à obtenir la satisfaction du client.

Notre boîtier IP54 est votre solution parfaite à utiliser chaque fois que vous en avez besoin.

Avec plus de 10 ans d'expérience dans la fourniture de boîtiers hautement fiables, KDM est votre meilleur partenaire pour toutes vos applications de boîtiers IP54.

Notre expertise approfondie dans la conception et le développement de boîtiers permet à nos clients de répondre aux exigences d'application les plus rigoureuses avec un risque technique et commercial moindre.

Que vous soyez intéressé par l'un de nos Boîtier IP ou si vous avez une exigence spécifique à une application, contactez-nous !

Le guide ultime des FAQ sur les boîtiers IP54

Que signifie le code IP ?

Le code IP signifie Ingress Protection (indice de protection). Il est également connu sous le nom de norme IEC 60529 et EN 60529 en Europe.

Il se compose de 2 chiffres suivant l'IP.

Le premier chiffre correspond au niveau de protection contre la pénétration de solides, tandis que le deuxième chiffre correspond à la pénétration de liquides.

  Indice de poussière du code IP

Pour la poussière, les chiffres vont de 1 à 6, et pour les liquides, ils vont de 1 à 9K.

Les boîtiers avec un indice de poussière de 1 protégeraient contre tout ce qui est plus grand que 50 mm, ou 1,9 po.

En revanche, les boîtiers entièrement étanches à la poussière protègent contre toutes les particules solides.

Les boîtiers avec un indice de liquide de 1 sont efficaces contre les gouttes d'eau en position verticale, ils sont donc protégés contre la pluie.

   Indice de liquide du code IP

Pendant ce temps, les boîtiers 9K sont capables de résister aux jets d’eau chaude sous pression.

Il peut y avoir un zéro marqué, ce qui signifie aucune protection.

Il peut également y avoir une marque « X », ce qui signifie généralement que n’importe quel numéro peut y être placé.

Il peut également y avoir d'autres marquages alphabétiques.

Que signifie IP54 ?

Les boîtiers classés IP54 sont protégés contre la pénétration limitée de poussière et contre les projections d'eau provenant de n'importe quelle direction.

Une pénétration limitée de la poussière signifie que la plupart des poussières ne peuvent pas pénétrer dans le boîtier, mais qu'une petite quantité le peut.

Cependant, la poussière qui pénètre à travers n’est pas suffisante pour perturber le fonctionnement des composants électriques du boîtier.

 Boîtier IP54

Quelle est la différence entre IP45 et IP54 ?

IP45 est plus étanche à l'eau que IP54, mais IP54 est plus étanche à la poussière que IP45.

L'IP45 protège uniquement contre les fils électriques, pas contre la poussière. Il est cependant capable de résister à l'eau sous pression.

Parallèlement, l'IP54 repousse la plupart des poussières, fibres et peluches, mais ne peut protéger que des projections d'eau normales.

Qu'est-ce qui est associé aux lettres après le code IP principal ?

Comme mentionné ci-dessus, le « X » signifie qu’il n’y a aucune information disponible, ou qu’elle n’est pas pertinente ou remplaçable.

Il y a 2 jeux de lettres optionnelles vous pouvez ajouter après les chiffres.

L'ensemble supplémentaire – A, B, C, D – décrit la protection du boîtier contre toute manipulation frauduleuse.

A représente la protection contre le dos de la main, B représente la protection contre un doigt, C représente la protection contre l'accès avec un outil, tandis que D représente la protection contre l'accès avec un fil.

L'ensemble de lettres supplémentaires – H, M, S, W – indique à l'utilisateur à quoi sert le boîtier.

H indique que le boîtier est conçu pour un appareil à haute tension, M indique que l'appareil à l'intérieur du boîtier était en mouvement pendant le test d'étanchéité, tandis que S indique qu'il était immobile.

Enfin, W signifie que le boîtier est résistant aux intempéries.

Le code IP complet

Vous pouvez les utiliser pour indiquer les fonctionnalités que vous souhaitez que vos boîtiers IP54 possèdent.

Ceux-ci sont utiles pour une meilleure communication entre le client et le fabricant.

À quels tests sont soumis les boîtiers IP54 ?

Chaque indice IP possède ses propres procédures de test.

L'IP5X est testé à l'aide d'un espace confiné avec un vide et beaucoup de poussière et de poudres différentes qui sont soufflées tout autour du boîtier pendant 8 minutes, puis le boîtier est vérifié pour détecter toute pénétration de poussière.

Essais en chambre à poussière

IPX4 est testé en utilisant buses de pulvérisation avec des tubes oscillants qui pressurisent et pulvérisent l'eau pendant 5 à 10 minutes sous n'importe quel angle imaginable.

Les normes IP54 peuvent-elles être converties en n'importe quel type NEMA ?

Quant à NEMA, nous proposons tout type, à partir de 1 et jusqu'à 13, y compris des sous-types, tels que 3X. Boîtiers NEMA sont protégés contre les intempéries, la corrosion, les infiltrations d’huile et bien plus encore.

Les indices IP et les types NEMA ne peuvent pas être directement convertis les uns dans les autres, mais ils peuvent être vaguement comparé comme indiqué ci-dessous.

  Comparaison des indices NEMA et IP

Comme le montre le tableau, il existe une étroite similitude entre les types IP54 et NEMA 12, 12K et 13. Les types 3 et 5 sont également assez proches.

La plupart d’entre eux sont destinés à une utilisation en intérieur ou en extérieur dans des zones non dangereuses.

Les boîtiers IP54 peuvent-ils être utilisés pour des applications extérieures ?

L'IP54, tout comme nos autres boîtiers IP, convient aux applications extérieures car il est protégé contre les projections d'eau à basse pression provenant de n'importe quelle direction.

Cependant, gardez à l’esprit que ces boîtiers ne sont pas entièrement étanches à la poussière et à l’eau, donc les environnements très poussiéreux ou sous-marins peuvent être trop difficiles pour eux.

Si vous en avez besoin, consultez notre Boîtiers IP65.

De plus, nos boîtiers IP54 conviennent aux environnements marins doux en raison de leur capacité à résister aux projections d’eau sous pression.

L'indice d'étanchéité IP54 est-il conforme ?

Oui, mais seulement sous certaines conditions.

Ce boîtier protégera vos composants électriques uniquement si le jet d'eau n'est pas sous pression.

Cependant, cela peut venir de n’importe quelle direction.

Ainsi, les boîtiers IP54 sont parfaits pour les éclaboussures d’eau, la pluie et la neige.

Il n’est peut-être pas étanche, mais il est suffisamment résistant aux intempéries.

Les boîtiers IP54 sont-ils antidéflagrants ?

Malheureusement, les boîtiers IP54 ne sont pas suffisamment solides pour contenir une explosion ou un arc électrique.

Ils ne sont pas comparables aux types NEMA 7, 8, 9 ou 10.

Ces boîtiers doivent résister à des impacts importants et à des températures élevées.

Cependant, si vous avez besoin d’un boîtier antidéflagrant, Contactez-nous et nous le réaliserons pour vous !

Dans quelle mesure les boîtiers IP54 protègent-ils les composants électriques contre les agents corrosifs ?

L'IP54 n'est pas totalement étanche, il peut donc ne pas protéger contre les agents corrosifs s'ils sont fortement pulvérisés dessus.

S'il s'agit simplement d'éclaboussures, il n'y a pas de problème, mais des vapeurs corrosives peuvent néanmoins pénétrer à l'intérieur, car certaines poussières le font.

Le reste est déterminé par le matériau.

L'aluminium et l'acier inoxydable sont les matériaux les plus résistants à la corrosion.

Où peut-on utiliser les boîtiers IP54 et pour quelles applications ?

Les boîtiers IP54 peuvent être utilisés à l'intérieur comme à l'extérieur dans des environnements non dangereux.

Les boîtiers IP54 sont couramment utilisés dans armoires de contrôle du trafic, divers boîtiers de comptage extérieurs et panneaux de contrôle, ainsi que boîtier de télécommunications et tableaux de distribution extérieurs.

Cet indice IP est parfait pour les environnements extérieurs car il est résistant à la pluie et suffisamment protégé contre la pénétration de poussière.

Les boîtiers IP54 sont également bien protégés contre les altérations, tout comme n'importe quel boîtier IP5X.

      Armoire de contrôle du trafic IP54

Quels modèles de boîtiers IP54 puis-je choisir ?

Les conceptions des boîtiers IP54 ne diffèrent pas des autres boîtiers que nous fabriquons.

Nous proposons notamment des boîtiers autoportants, des boîtiers au sol, des boîtiers muraux, des boîtiers sur poteau, des boîtes de jonction et des boîtiers personnalisés.

Enceintes autoportantes sont parfaits pour les grandes unités électriques qui sont trop lourdes pour être fixées au mur ou sur un poteau.

Ils pourraient être de n’importe quelle hauteur et largeur.

Ils sont également portables et peuvent être enceintes de plain-pied.

 Enceinte autoportante

Coffrets au sol sont très similaires aux enceintes autoportantes, sauf que celles montées au sol sont fixées au sol – elles ne sont donc pas portables.

Boîtiers muraux utilisez des supports de montage, des vis et des tampons.

Ils sont parfaits pour les petits appareils et sont donc rentables.

 Boîtier mural

Boîtiers montés sur poteau ne sont pas trop différents de ceux fixés au mur.

Ils utilisent également des supports de montage, mais ils sont en forme d'anneau, placés autour du poteau.

Boîtier monté sur poteau

Boîtes de jonction et les interfaces opérateur sont généralement des boîtiers sur un support.

Ils ont des configurations conviviales, sont parfaits pour les petites unités électriques et peuvent être portables.

    Boîtier de boîte de jonction

Bien sûr, nous avons aussi notre boîtiers personnalisés, qui peut être de n'importe quelle conception, forme et exigence.

Combien de portes un boîtier IP54 peut-il avoir ?

Les portes simples sont parfaites pour les unités électriques plus petites et moins complexes, tandis que les portes doubles sont utilisées pour les unités grandes et complexes.

Les portes multiples sont utilisées pour des applications industrielles de grande envergure ou pour une sécurité accrue.

Si vous souhaitez une consultation sur nos conceptions, vous êtes invités à tendre la main pour nous!

Quelles caractéristiques puis-je demander pour les boîtiers IP54 ?

Vous pouvez demander des évents, des fenêtres, des portes battantes, des serrures, des systèmes de gestion des câbles et bien plus encore.

Évents, ainsi que les ventilateurs rayonnants, fournissent un chemin pour que la chaleur puisse s'échapper, refroidissant ainsi les composants électriques du boîtier.

Cela prolonge leur durée de vie et diminue les risques de dysfonctionnements.

Ventilateur rayonnant dans une enceinte

Ils stabilisent également la pression de l'air à l'intérieur du boîtier, évitant ainsi la condensation qui peut endommager les composants électriques du boîtier.

De plus, les évents peuvent être transformés en climatiseurs et échangeurs de chaleur.

Fenêtres sont utilisés pour aider les travailleurs à examiner les composants électriques de manière non invasive.

Et si quelque chose ne va pas, une fenêtre permet de voir immédiatement ce qui se passe.

De plus, les fenêtres infrarouges aident à protéger le personnel contre arc électrique accidents.

Enceinte avec fenêtre

Portes battantes contrôler comment et dans quelle mesure la porte ou le couvercle de l'enceinte s'ouvre.

Cela comprend également une variété de poignées que vous pouvez également demander.

Serrures ajoutez une couche de sécurité à votre boîtier IP54, en vous assurant que personne ne le manipule ou n'accède accidentellement à ses composants électriques.

Quels accessoires puis-je demander pour les boîtiers IP54 ?

Les pochettes de classement sont utilisées pour stocker des fichiers tels que des manuels d'utilisation, des journaux de bord, des livrets d'information et tout autre élément important concernant les composants électriques à l'intérieur du boîtier.

Si votre boîtier est destiné à l'extérieur, la pochette de classement doit être à l'intérieur du boîtier, mais s'il est destiné à l'intérieur, cela n'a pas d'importance.

  Pochette pour dossiers (en blanc)

Les systèmes de gestion des câbles tels que les cadres d'entrée de câbles et les pinces servent à garder les fils organisés et à les rendre plus faciles à installer et à entretenir.

Les petits accessoires que vous pouvez demander pour les boîtiers IP54 comprennent des écrans solaires, des capuchons anti-pluie et des anneaux de levage.

Les boucliers solaires sont essentiellement une autre couche sur le dessus d'un boîtier qui réfléchit le rayonnement solaire, contrôlant la température intérieure du boîtier pour prolonger la durée de vie de ses composants électriques.

bouclier solaire (la plaque supérieure)

Les capuchons de pluie sont les parties supérieures d'une enceinte.

Elles peuvent être plates, mais dépassant davantage l'enceinte, ou elles peuvent être inclinées comme un toit.

Ils aident à détourner les jets de pluie de l'enceinte afin que le reste de celle-ci soit moins exposé à la pluie.

Cela prolonge la durée de vie de votre boîtier.

Étant donné que les boîtiers IP54 ne sont pas protégés contre les projections d'eau sous pression, les capuchons/capuchons anti-pluie seront d'une grande aide pour protéger le boîtier des tempêtes de pluie lorsque la pluie est forte et équivaut à de l'eau sous pression.

  Bonnet de pluie

Les yeux de levage facilitent l'installation et le transfert de votre boîtier.

Ce sont de petits crochets situés aux coins d'un boîtier que vous pouvez utiliser pour le soulever afin de le transporter ou de le monter.

Ceci est particulièrement utile si un boîtier est très lourd et que la seule façon de le transporter est de le soulever.

Ceux-ci sont essentiels pour les armoires de télécommunication ou de contrôle du trafic extérieures IP54.

Lever les yeux

Pour en savoir plus, n'hésitez pas à Contactez-nous pour plus d'informations sur toutes les différentes fonctionnalités que nous proposons ! Nous vous fournirons également toute fonctionnalité personnalisée que vous demanderez.

Des fonctionnalités supplémentaires compromettront-elles l’indice IP ?

Oui, des éléments tels que les évents, les fenêtres et les serrures compromettent quelque peu l’indice IP, mais il existe des moyens de contourner ce problème.

Mais KDM surmonte cette difficulté en vous proposant certains des meilleurs boîtiers pour votre entreprise.

Nous incorporons divers joints et filtres pour augmenter l'indice IP.

Quels types d’acier peuvent être utilisés pour les boîtiers IP54 ?

Les matériaux utilisés pour les boîtiers IP54 ne sont pas différents des matériaux utilisés pour les autres types de boîtiers.

Ils peuvent être fabriqués à partir de acier au carbone, acier galvanisé, et acier inoxydable – généralement de grade 304 ou 316L.

Bien sûr, chacun a ses avantages et ses inconvénients.

L'acier au carbone est généralement plus terne que l'acier inoxydable.

Il est également magnétique et plus malléable puisqu'il ne contient que du fer et du carbone. Cet acier est également sujet à la corrosion.

L'acier inoxydable est créé en ajoutant du chrome, du nickel et du molybdène à l'alliage fer-carbone.

Nous incorporons divers joints et filtres pour augmenter l'indice IP.

Quels types d’acier peuvent être utilisés pour les boîtiers IP54 ?

Les matériaux utilisés pour les boîtiers IP54 ne sont pas différents des matériaux utilisés pour les autres types de boîtiers.

Ils peuvent être fabriqués à partir de acier au carbone, acier galvanisé, et acier inoxydable – généralement de grade 304 ou 316L.

Bien sûr, chacun a ses avantages et ses inconvénients.

L'acier au carbone est généralement plus terne que l'acier inoxydable.

Il est également magnétique et plus malléable puisqu'il ne contient que du fer et du carbone.

Cet acier est également sujet à la corrosion.

L'acier inoxydable est créé en ajoutant du chrome, du nickel et du molybdène à l'alliage fer-carbone.

Acier inoxydable vs acier galvanisé

Les grades 304 et 316 diffèrent par la teneur de tous les additifs.

Le grade 316 est légèrement plus résistant et résistant à l’eau saline et acide.

La nuance 316L a une teneur en carbone plus faible, ce qui la rend un peu plus résistante.

Acier galvanisé est recouvert d'une couche de zinc qui lui confère des qualités de résistance à la corrosion.

Bien que nous offrons boîtiers en acier galvanisé, ce métal est vulnérable à l'eau salée.

Veuillez noter que l’acier galvanisé est plus cher et plus lourd que l’acier inoxydable.

Cela semble beaucoup, alors envoyez votre demande maintenant pour une consultation !

Les boîtiers IP54 peuvent-ils être fabriqués en fibre de verre ?

Fibre de verre est très solide, peut dissiper la chaleur et isole l'électricité, réduisant ainsi les effets des interférences et les risques de choc électrique. Il est fabriqué à partir de fibres de verre placées dans du plastique.

Les boîtiers en fibre de verre peuvent atteindre IP65, donc IP54 est tout à fait possible.

La fibre de verre est également efficace contre la corrosion.

En parlant de plastique, nous pouvons inclure des fenêtres en polycarbonate, en ABS et en plastique renforcé de verre comme la fibre de verre.

Le polycarbonate est plus résistant à la corrosion, tandis que l'ABS est moins cher.

L'aluminium est-il meilleur pour les boîtiers IP54 ?

Les boîtiers IP54 peuvent également être fabriqués à partir d’alliages d’aluminium.

Ils ne sont pas nécessairement meilleurs que les alliages d’acier, mais peuvent l’être en fonction de ce que vous recherchez et de vos besoins.

Les alliages d'aluminium que nous utilisons peuvent être de la série 5052 ou 6061.

 Aluminium vs acier inoxydable

Les deux sont légers, mais le 5052 est plus soudable, tandis que le 6061 a une plus grande résistance à la corrosion.

De plus, le 6061 est plus cher.

L'aluminium possède une couche d'oxyde sur le dessus qui empêche toute corrosion.

Ce matériau est particulièrement adapté aux boîtiers exposés aux solvants, aux produits pétrochimiques, à certains acides, à la plupart des sulfates et des nitrates.

Donc, si vous cherchez à placer des boîtiers IP54 dans des environnements légèrement dangereux, l'aluminium est une bonne solution.

Quelles peintures et revêtements peuvent être utilisés pour les boîtiers IP54 ?

Nos boîtiers sont bien protégés, mais le bon revêtement peut également ajouter sa protection.

Vous pouvez choisir des couches de peinture émaillée ou en poudre dans n'importe quelle couleur.

Peinture émaillée a une finition brillante et résiste aux différentes conditions météorologiques.

Des peintures émail spécifiques comme l'émail époxy et l'émail PU sont couramment utilisées pour les boîtiers industriels car elles résistent à la corrosion.

Peinture en poudre se dépose grâce à la force électrostatique et est plus rapide et plus facile que l'émail.

Il est également plus flexible en apparence, vous offrant la possibilité de finitions brillantes et mates.

 Finitions avec revêtement en poudre

Nous proposons également des revêtements d'anodisation et d'alodinage.

Anodisation Le revêtement utilise des anodes pour oxyder un métal, généralement de l'aluminium, afin d'augmenter son épaisseur pour une meilleure résistance à la corrosion.

L’acier n’est généralement pas anodisé car cela peut en fait accélérer la corrosion du métal.

Revêtement Alodine, également connu sous le nom de revêtement de conversion au chromate, est utilisé pour apprêter l'acier et l'aluminium avant la peinture, ainsi que pour prévenir la corrosion.

Revêtement Alodine

Il s'agit d'un procédé moins coûteux que l'anodisation et il est reconnaissable à sa teinte jaune-vert caractéristique, à moins qu'il ne soit peint.

Nous pouvons fournir n'importe quel revêtement dans n'importe quelle couleur et finition, donc Contactez-nous aujourd'hui!

Comment personnaliser les symboles ou l'écriture sur un boîtier IP54 ?

Nos services de personnalisation incluent la gravure et la sérigraphie.

La sérigraphie est la méthode la plus simple et la plus abordable pour personnaliser un boîtier.

N'importe quel côté plat du boîtier peut être sérigraphié avec les opérateurs d'étiquetage, le numéro de série, le nom de votre entreprise et votre logo.

Parmi les exemples d'opérateurs, on peut citer le Hand-Off-Auto, l'arrêt d'urgence ou la détection de gaz, entre autres.

Cependant, la sérigraphie sur du métal comme l'acier inoxydable ou l'aluminium peut s'user ou se rayer, mais une couche de poudre transparente permet d'éviter cela.

 Sérigraphie

La gravure du boîtier est une autre méthode de personnalisation de vos boîtiers.

Cette option est plus coûteuse et prend plus de temps, mais elle est également plus durable que la sérigraphie.

Un petit peu de métal est retiré de la surface du boîtier dans la conception du logo ou du symbole.

Habituellement, environ 0,005 ou 0,010 pouce de métal est retiré.

Une fois le métal retiré, il est rempli de peinture époxy de n'importe quelle couleur selon vos besoins.

Gravure
