Qu'il s'agisse d'un projet résidentiel, commercial ou industriel, vous serez amené à interagir avec une boîte de jonction électrique. Cela soulève la question suivante : qu'est-ce que c'est et pourquoi est-ce important ?
Cet article expliquera ce qu'est une boîte de jonction, sa fonction dans différentes situations.
Qu'est-ce qu'une boîte de jonction ?
UN Boîte de jonction Une boîte de jonction est définie comme une enceinte de protection protégeant les fils et les connexions électriques. Elle permet d'éliminer, ou du moins de minimiser, le risque d'interaction avec les fils sous tension, tout en protégeant les composants internes de l'humidité, de la poussière et de la chaleur.
Le boîtier sert d'interface ou de point central pour la fusion et le maintien en toute sécurité de la multitude de fils électriques. Protéger ces connexions des éléments extérieurs est essentiel au bon fonctionnement de votre système.
1. Boîte de jonction utilisée pour la sécurité électrique
La sécurité des boîtes de jonction est l'une de leurs fonctions les plus essentielles. Elles réduisent les risques d'accident en contenant les fils et les accessoires de montage qui nécessitent une protection optimale. Elles sont également très utiles pour minimiser les courts-circuits, les étincelles et le contact avec des fils électriques sous tension.
- Risques pour la protection de l’environnement : Les boîtes de jonction, qui protègent de l'humidité, de la chaleur et de la poussière, protègent également les fils.
- Prévention des contacts accidentels : Il est impossible de toucher des fils sous tension lorsque des boîtes de jonction sont utilisées pour envelopper les connexions des fils, ce qui contribue à la protection contre les ondes de choc.
- Réduction des risques d’incendie : En cas de court-circuit, un boîtier confine la chaleur et les étincelles afin de réduire les risques d'incendie.
- Normes et codes de sécurité:Des termes spécifiques dans certaines régions du monde, comme le National Electrical Code (NEC) aux États-Unis, dictent les exigences relatives à l'utilisation de boîtes de jonction de protection afin d'atténuer les risques liés aux systèmes électriques.

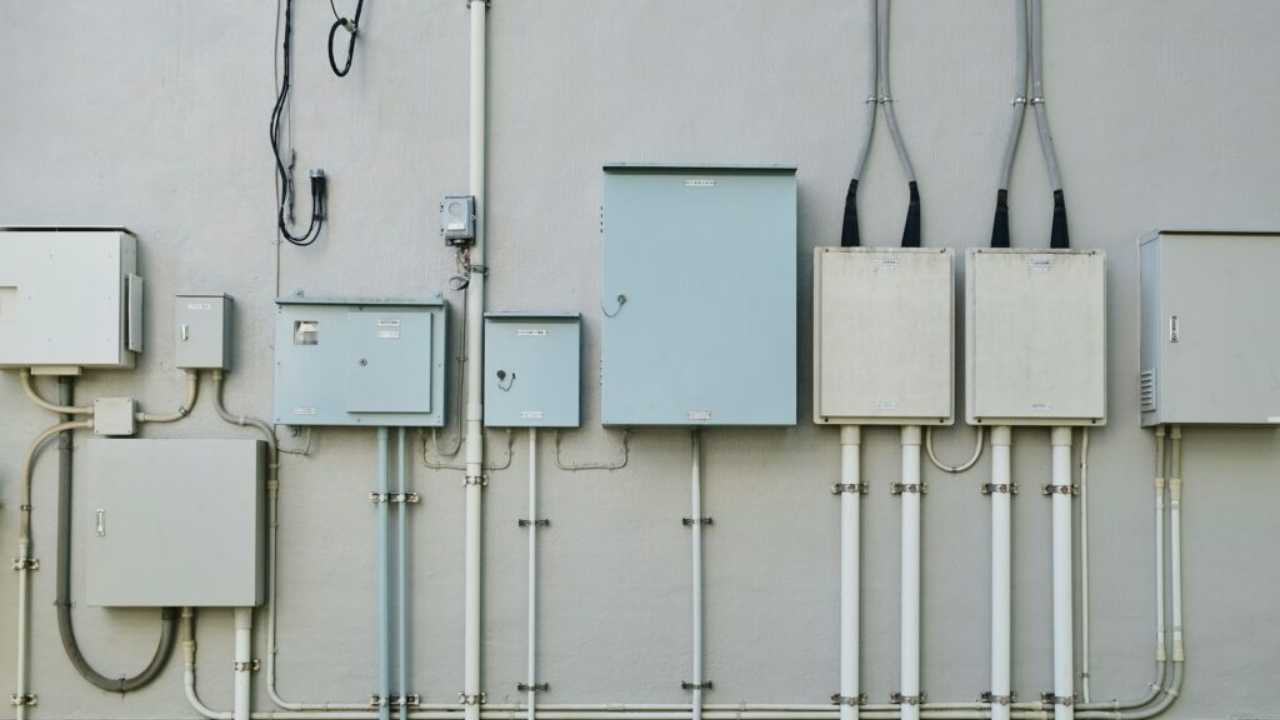

2. Boîte de jonction utilisée pour organiser les systèmes électriques
Les blocs servent également de séparateurs, agissant ainsi comme des diviseurs pour les circuits électriques en organisant les fils et les alimentations pour maintenir l'ordre dans des conditions de démantèlement.
- Gestion de nombreux fils : Il est tout à fait normal d'avoir de nombreux fils allant dans des directions différentes. La boîte de jonction est conçue comme un point de terminaison et, par conséquent, elle rassemble tous les fils et les range de manière à éviter tout enchevêtrement.
- Gestion et maintenance améliorées des câbles: La partie inférieure d'une boîte de jonction facilite le suivi et l'entretien des connexions électriques sur le long terme. Si cela peut prendre du temps au début, c'est une perte de temps lors des dépannages électriques ou des mises à niveau ultérieures.
Exemples dans différents contextes:
- Résidentiel: Dans une habitation, les boîtes de jonction sont principalement utilisées pour câbler les points d'éclairage, les interrupteurs et les prises de courant.
- Commercial et industriel : Dans un bureau, une usine ou un local commercial, les boîtes de jonction sont généralement situées dans les murs ou les plafonds. Les systèmes électriques de ces endroits sont généralement plus sophistiqués et complexes, et l'utilisation de boîtes de jonction murales permet un accès facile pour l'entretien et les réparations.
3. Boîte de jonction utilisée pour les applications résidentielles
Leur présence dans différentes pièces de la maison assure le bon fonctionnement des systèmes électriques tout en minimisant les risques d’accidents électriques.
- Généralement équipé de câblage : Les boîtes de jonction sont également utilisées pour abriter les connexions entre les luminaires, les prises de courant et les interrupteurs situés dans différentes pièces de la maison.
- Projets de rénovation domiciliaire : Lors de travaux de réparation ou d'extension de certaines parties de la maison, les boîtes de jonction permettent à l'utilisateur d'effectuer de nouvelles modifications de câblage de manière contrôlée et facile à gérer.
- Cas particuliers
- Dans la cuisine, il peut y avoir des boîtes de jonction derrière les comptoirs où se rejoignent les fils des appareils électroménagers ou des luminaires pour les fours et les hottes de cuisine.
- Salles de bains : L'éclairage des salles de bains ainsi que les ventilateurs d'extraction sont reliés entre eux par des boîtes de jonction.
- Salons : Dans les salles familiales et les salons, les boîtes de jonction servent à garder organisés les fils du système de divertissement et les lumières.
- Boîtes de jonction résistantes aux intempéries : Pour l'éclairage extérieur ou le jardin, des boîtes de jonction étanches sont appliquées pour garantir que les fils sont à l'abri de la pluie, de l'humidité et d'autres éléments extérieurs.

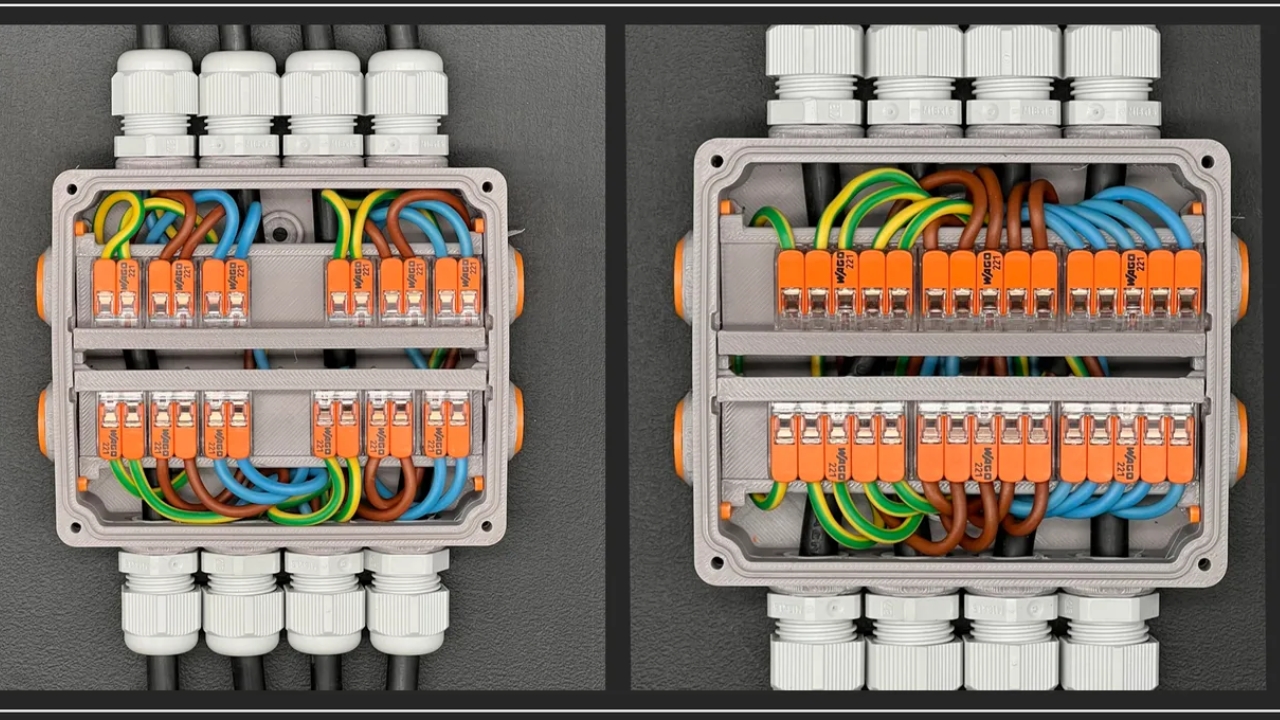

4. Boîte de jonction utilisée pour les applications commerciales et industrielles
Dans les environnements commerciaux et industriels, les boîtes de jonction ont une application plus large et différente, capable de gérer les systèmes complexes de fils qui alimentent les machines et autres équipements.
- Gestion des systèmes électriques complexes : Dans les immeubles de bureaux ou les espaces commerciaux, une boîte de jonction est toujours présente afin de faciliter les nombreuses connexions aux prises et aux lumières ainsi qu'au système CVC.
- Applications lourdes : Dans les usines ou les fabriques, on traite des câblages à haut ampérage et ces boîtes de jonction servent à les connecter de manière sûre.
- Boîtes de jonction antidéflagrantes : Dans certains endroits à haut risque, comme une usine chimique ou une raffinerie, des boîtes de jonction antidéflagrantes sont utilisées pour loger les connexions électriques lorsqu'il existe un risque d'inflammation de gaz ou de vapeurs.
- Application dans les systèmes CVC:Dans les environnements commerciaux et industriels, les systèmes de chauffage, de ventilation et de climatisation utilisent souvent des boîtes de jonction pour permettre un fonctionnement sûr et efficace de ces systèmes grâce à une gestion organisée du câblage.
5. Boîte de jonction utilisée pour les systèmes modulaires extérieurs et renouvelables
Tout comme pour les systèmes de câblage intérieur, les boîtes de jonction servent de protection pour les installations extérieures. Elles sont indispensables au câblage des équipements extérieurs, des éclairages de jardin aux panneaux solaires.
- Boîtes de jonction résistantes aux intempéries:Pour les installations d'éclairage de jardin, de terrasse ou d'extérieur, les boîtes de jonction résistantes aux intempéries agissent comme des protections contre la pluie, l'humidité et la saleté du câblage.
- Applications des panneaux solaires : Dans les systèmes d'énergie solaire, les boîtes de jonction constituent le principal moyen de connexion et de protection du câblage. Elles protègent le câblage reliant les panneaux solaires aux autres composants du système, comme les onduleurs et les batteries.
- Éoliennes et autres sources d’énergie renouvelables : En ce qui concerne les turbines et l'énergie éolienne, les boîtes de jonction assurent la protection ainsi que l'organisation du câblage qui relie une éolienne au réseau électrique.
6. Boîte de jonction utilisée pour la conformité aux codes du bâtiment
Les boîtes de jonction contribuent à garantir que les systèmes électriques sont réalisés en toute sécurité, conformément aux codes et normes du bâtiment, ce qui comprend des dispositifs de sécurité tels que la prévention des incendies et la protection de la santé.
- Respect des normes juridiques:Aux États-Unis, il existe des lois telles que le National Electrical Code (NEC), qui décrit l'utilisation de boîtes de jonction dans des situations spécifiques pour une encapsulation sûre nécessaire à l'approbation légale du système électrique.
- Dépannage : Pour garantir la conformité aux codes et réglementations locaux, il est nécessaire de mettre en place des mesures de prévention et de sécurité adéquates et fiables contre les abus, qui permettent de se protéger contre la perte d'intégrité du système due à des facteurs de risque internes ou externes.
Conclusion
Les boîtes de jonction sont, en pratique, les véritables piliers du système électrique : un composant puissant, essentiel à l'interface, à la protection et à la gestion des systèmes électriques. Que ce soit dans un environnement domestique, commercial ou industriel, ou dans le cadre de systèmes d'énergie renouvelable, elles garantissent un câblage sûr et efficace. Comprendre les boîtes de jonction de vos installations électriques vous permet d'assurer un fonctionnement fluide et sécurisé.

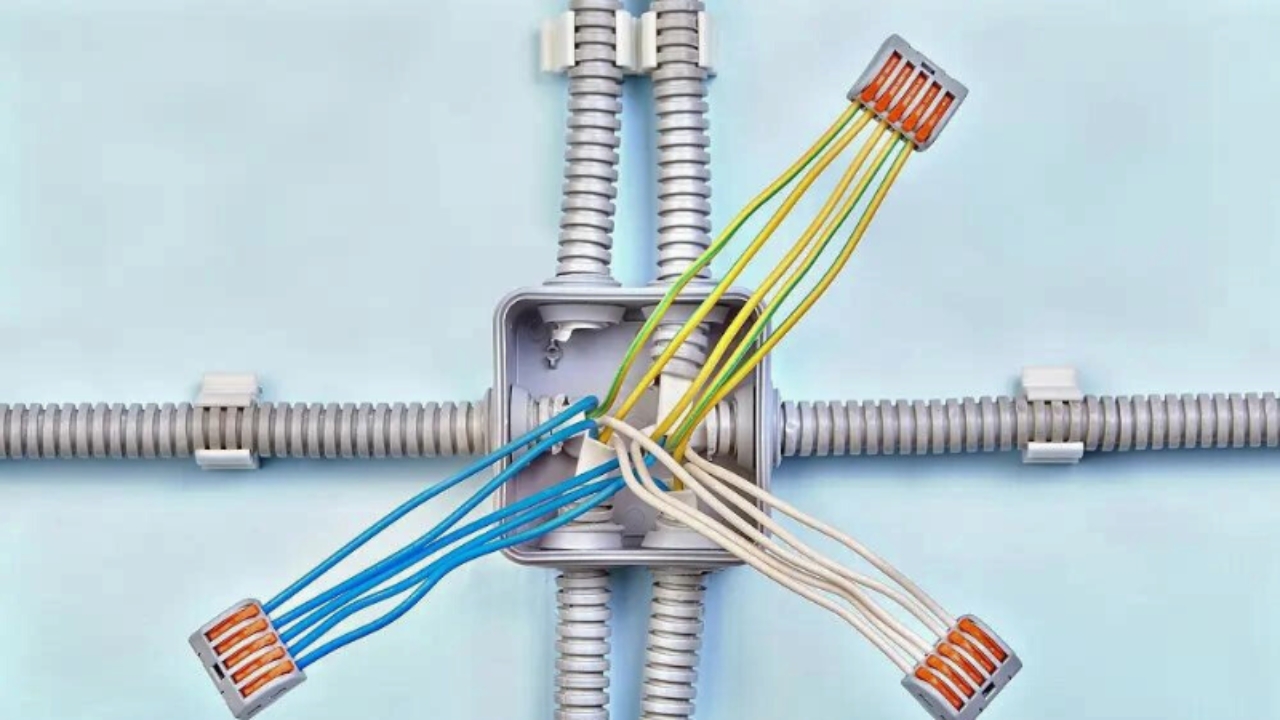

Questions fréquemment posées
Quelle est la fonction d’une boîte de jonction dans un système électrique ?
Une boîte de jonction sert non seulement à contenir et à maintenir les connexions électriques, mais aussi à organiser le câblage et à empêcher tout contact accidentel avec les fils sous tension. Elle contribue également à protéger le câblage de facteurs tels que l'humidité, la poussière et la chaleur.
Puis-je utiliser n’importe quel type de boîte de jonction pour les travaux électriques extérieurs ?
Non. Pour les travaux extérieurs, il est nécessaire d'utiliser des boîtes de jonction résistantes aux intempéries. Ces boîtes sont scellées de manière à empêcher l'humidité et la saleté de pénétrer et d'endommager le câblage.
