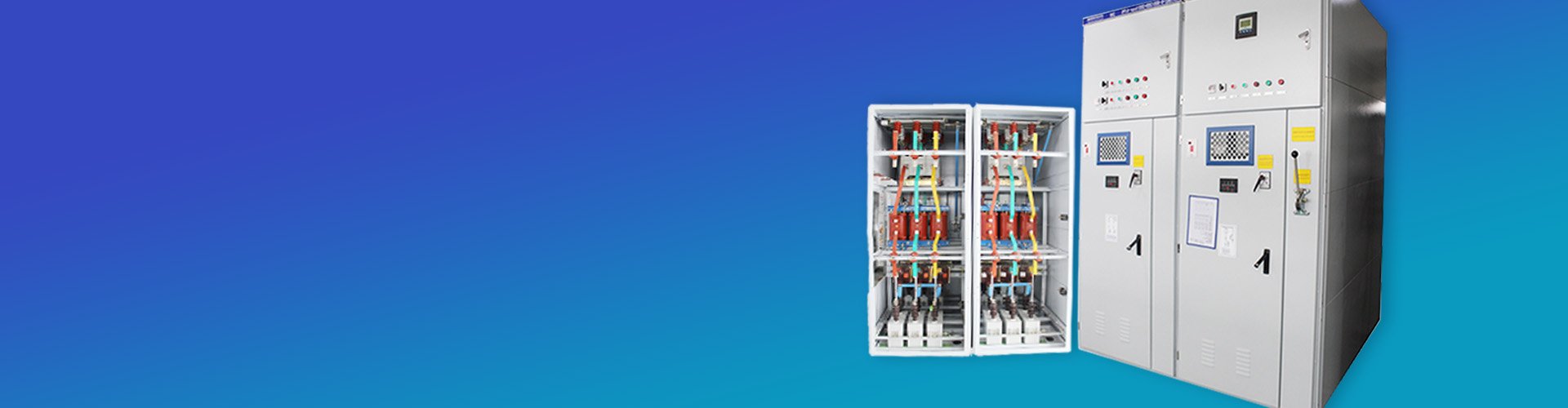

Gama completa de armarios y paneles de control accesibles en KDM

Gabinete/panel de control de KDM

Desde la placa de terminación, la conexión del cable se dirige al sistema de tarjetas de E/S. El gabinete o panel de marsharing contiene OTI o indicador de temperatura de aceite, WTI o indicador de temperatura de bobinado. Los gabinetes o paneles de marsharing están agrupados por múltiples cables para soportar cableados cruzados funcionales. Pueden conectar de manera lógica miles de señales.

Para los cables de campo, los paneles o gabinetes de maniobra KDM son muy útiles. Para las operaciones de mantenimiento, sin este panel o gabinete de maniobra, es posible que se produzcan problemas en las operaciones.

En cualquier industria, el gabinete o panel de clasificación KDM funciona de manera bastante estándar. Es rentable y también fácil de mantener. Es duradero y resistente a cualquier operación. Ofrecemos nuestro gabinete o panel de clasificación fabricado a precios muy negociables y aceptables. Desde diseños, características y tamaños, investigamos muchísimo para lograr una producción perfecta.

A partir de nuestras modernas máquinas de producción, se fabricaron a la perfección los armarios o paneles de maniobra KDM. Con armarios o paneles de maniobra de la más alta calidad, podemos crear nuestro propio diseño y seguir los diseños del cliente con la ayuda de nuestros ingenieros técnicos. Hemos aprobado numerosas certificaciones internacionales, por lo que podemos garantizar un armario o panel de maniobra duradero y funcional.

Para necesidades comerciales o personales, existen muchas opciones para que usted elija. Para fines comerciales, contamos con la confianza de suministrar gabinetes o paneles de clasificación únicos y confiables. KDM puede ayudarlo a obtener las mejores ganancias al manejar un negocio. Ofrecemos el mejor y más atractivo empaque.

Por lo tanto, si está pensando en comprar un armario o panel de maniobras, podemos garantizar que sus pedidos se entreguen a tiempo y de manera segura. Si no está familiarizado con ningún proceso, KDM es todo lo que necesita.

Contáctanos para más detalles.

Gabinete de maniobras: la guía definitiva de preguntas frecuentes

El funcionamiento de máquinas e instrumentos industriales es imposible sin una enorme red de cables y alambres.

Cuando se trata de conectar una gran cantidad de dispositivos, es más fácil hacer un camino para los cables necesarios a través de gabinetes especiales.

Estos se llaman gabinetes de clasificación y, si desea obtener más información sobre dichos equipos, consulte la siguiente guía.

¿Qué es un gabinete de maniobra?

El gabinete de maniobra es un dispositivo eléctrico que utiliza la técnica de maniobra para los componentes internos.

En electricidad, agrupar significa agrupar E/S (entradas/salidas).

Esta técnica se utiliza para facilitar el mantenimiento de cables y equipos, especialmente en el caso de una gran cantidad de E/S.

Los gabinetes de control se utilizan normalmente como una herramienta de conexión que se almacena entre el panel DCS (sistema de control distribuido) y los instrumentos de campo.

De esta manera resulta mucho más fácil controlar y operar todo el sistema eléctrico.

¿Cuáles son los principales tipos de gabinetes de marshalling?

# 1. Gabinete de clasificación IP

KDM es conocido como un fabricante líder de Clasificación IP recintos, incluidos armarios de clasificación.

Los armarios de clasificación IP se pueden utilizar en condiciones adversas y protegen el equipo interno de cualquier tipo de partículas pequeñas.

# 2. Construcción de paneles de maniobra

El edificio de paneles de maniobra es una construcción independiente que contiene una gran cantidad de paneles de maniobra y equipos adicionales.

El edificio del panel de clasificación KDM tiene una puerta simple y una doble sostenida por un marco en el centro.

Estas enormes construcciones se utilizan normalmente en aplicaciones industriales.

# 3. Gabinete de maniobras de doble ciego

Un gabinete de clasificación puede tener dos espacios separados para aislar diferentes grupos de conexiones entre sí.

De esta manera será más fácil mantenerlos.

# 4. Armario de maniobras para exteriores

Cuando se trata de la Uso al aire libre Los armarios de clasificación también deben protegerse de la lluvia, las inundaciones, los rayos y otras influencias específicas.

Por ello, KDM utiliza las soluciones de diseño más precisas, así como los materiales de mayor calidad para construir armarios de maniobra para exterior.

# 5. Armario de maniobras de una puerta

El gabinete de clasificación de una puerta KDM es una gran unidad que viene con una puerta robusta con cerradura que protege el equipo y hace que su mantenimiento sea lo más fácil posible.

Puede elegir el tipo de cerradura, puerta y seleccionar la opción de ventana también.

# 6. Armario de maniobras impermeable

A veces se utilizan armarios de maniobras cerca de grandes fuentes de agua (por ejemplo, junto con paneles de control marinos, cerca de piscinas, etc.)

Totalmente impermeable Los armarios de clasificación excluyen la posibilidad de intrusión de agua en su interior.

# 7. Gabinete de maniobras personalizado

Las aplicaciones eléctricas difieren mucho, especialmente en la era moderna.

Algunos equipos pueden tener una especificación no estándar y requerir una solución exclusiva.

Gracias a nuestra capacidad de fabricación, podemos ofrecer cualquier tipo de gabinetes y envolventes imaginables.

¿Puedes nombrar los componentes principales del gabinete de maniobra?

Básicamente, el gabinete de clasificación debe contener la cantidad necesaria de bloques de terminales que se utilizarán para conectar cajas de conexiones y paneles del sistema.

Dependiendo del sistema, es necesario conectar entre cientos y miles de señales en el campo con pares de cables individuales a las tarjetas IO de la tecnología de control central.

Los cables individuales de los sensores o actuadores se agrupan en cajas de conexión de campo (cajas de conexiones) y se dirigen a la sala de conmutación central a través de cables maestros de alta posición.

Aquí se encuentran los armarios de distribución o los marcos de enrutamiento, en los que estos cables maestros con diversas señales están conectados de forma secuencial.

Desde aquí, las señales se envían de forma cruzada a las distintas tarjetas IO del Estado Civil a través de módulos de interfaz dependientes del tipo de señal.

Los módulos de interfaz y las tarjetas IO de la tecnología de control se alojan predominantemente en armarios o bastidores separados.

¿Qué tipo de materiales son mejores para producir gabinetes de marquesina?

Existe una gran variedad de materiales que se pueden utilizar durante la fabricación de armarios de maniobra.

Comencemos aquí con los distintos tipos de acero inoxidable.

El acero inoxidable (tipo 304) es una aleación a base de hierro altamente resistente a la corrosión que contiene entre 18% y 20% de cromo.

Acero inoxidable Es un buen material resistente a la corrosión que generalmente se considera no magnético.

Presenta muchas de las mismas resistencias atribuidas al material de fibra de vidrio y resistencia a solventes altamente polares como la acetona.

El acero inoxidable (tipo 316/316L) proporciona una resistencia a la corrosión mejorada en comparación con otros aceros al cromo-níquel.

Se utiliza cuando se expone a corrosivos químicos, así como a atmósferas marinas.

Proporciona una resistencia mejorada a la sal, algunos ácidos y altas temperaturas.

La resistencia a los sulfatos y al cloro es menor que la del tipo 304.

También, acero carbono se puede utilizar para producir armarios de maniobra.

Es un acero con bajo contenido de carbono, acabado en caliente, producido al pasar una barra entre un conjunto de rodillos a una temperatura superior a la temperatura de recristalización.

Las incrustaciones se eliminan mediante un baño caliente de ácido sulfúrico débil, tras lo cual se aplica una película de aceite.

Acero galvanizado Generalmente está recubierto de zinc para proporcionar mayor resistencia a la corrosión.

La galvanización por inmersión en caliente es el método más común para aplicar un revestimiento de zinc.

Otros métodos incluyen la electrodeposición y la pulverización de metales.

La galvanización protege contra la corrosión actuando como barrera de sacrificio y proporcionando protección catódica.

Acero galvanizado recocido que está recubierto de zinc y ha sido recocido después del recubrimiento.

Al hacerlo, el zinc se fusiona con el metal base y el resultado es un revestimiento de zinc que no se puede descascarar ni pelar durante su formación.

La superficie proporciona una mayor adherencia de la pintura sobre el acero galvanizado y también capacidades superiores de conformabilidad y soldadura.

La superficie puede recubrirse con un acabado de pintura protectora para evitar la oxidación con el tiempo.

El último tipo de acero es el acero perforado.

Tiene una alta relación resistencia-peso y se puede utilizar para ventilación, filtración y proporciona versatilidad para el montaje de componentes internos del gabinete.

Finalmente, KDM puede utilizar aluminio.

Es un metal ligero que forma una capa de óxido natural que protege su superficie de muchos elementos corrosivos.

¿Dónde puedo utilizar gabinetes de marshalling?

En general, los gabinetes de distribución son imprescindibles cuando es necesario utilizar una gran cantidad de entradas/salidas.

Estas situaciones ocurren a menudo en aplicaciones industriales, especialmente cuando se utilizan muchos instrumentos y máquinas juntos.

De esta forma, se pueden utilizar armarios de maniobra en los siguientes casos:

1. Industrias que utilizan Operación de la máquina (automotriz, embalaje de alimentos, estampación de metales y muchos otros).
2. Diversos establecimientos públicos con gran cantidad de dispositivos electrónicos implicados (instalaciones médicas, comercios y restaurantes, centrales eléctricas de edificios de varios pisos, etc.)
3. Centrales eléctricas e instalaciones de distribución de energía.
4. Diferentes instalaciones comerciales, educativas y deportivas.

¿Qué hay de las opciones de personalización para los gabinetes de marshalling? ¿Cuánta libertad tengo?

Los especialistas de KDM estarán encantados de brindarle cualquier tipo de Opción de personalización para gabinetes de clasificación.

Estas opciones incluyen:

1. Puertas.
2. Cerraduras y pestillos.
3. Ventanas.
4. Rodillos para armarios autoportantes.
5. Rieles DIN Para la instalación interior/exterior de equipos.
6. Aire acondicionado y dispositivos de refrigeración.
7. Aparatos de iluminación, interruptores, pulsadores, etc.

Nota: KDM también es capaz de producir gabinetes de clasificación de acuerdo a sus especificaciones y esquemas concretos.

¿Cómo montar el gabinete de marshalling?

KDM puede producir gabinetes de distribución con varias opciones de montaje.

Por lo general, este tipo de gabinetes vienen con independiente y montaje en pared construcción.

¿Qué es un cableado cruzado y cómo realizarlo dentro del gabinete de marshalling?

Una de las funciones de interfaz importantes del gabinete de distribución es el cableado cruzado.

El cableado cruzado siempre es necesario ya que la señal de campo entrante y la cantidad de canales de la tarjeta de E/S siempre son diferentes.

Por ejemplo, digamos que tenemos un cable de campo entrante de 24 pares que transporta 20 señales analógicas de campo.

Esta señal de campo se dividirá al menos en dos tarjetas de E/S analógicas de 16 canales.

Las primeras 16 E/S estarán en los primeros 16 canales Tarjeta de E/S y los otros 4 estarán en la siguiente tarjeta de E/S de 16 canales.

Tener este cableado dividido (cableado cruzado) en el gabinete del sistema no es una buena práctica desde el punto de vista operativo y de mantenimiento.

Por eso es necesario un gabinete de mando.

Otra causa del cableado cruzado es la mezcla de señales de E/S que vienen del campo.

El cable multipar entrante puede tener señales mixtas AI (entrada analógica) y AO (salida analógica) en el mismo cable multipar.

Esta señal mixta se dividirá en el gabinete de clasificación de modo que la señal AI terminará en la placa de terminación AI dedicada y lo mismo ocurrirá con la señal AO.

En algunas aplicaciones, como las aplicaciones de votación para sistemas de seguridad, es necesario tener la señal de E/S asignada en las diferentes tarjetas de E/S para poder evitar las causas de falla comunes.

Por supuesto, esta aplicación necesita una vez más un cableado cruzado en el armario de distribución.

En una aplicación típica, el gabinete de clasificación tiene el siguiente enrutamiento de cables:

1. Los cables de campo multipar ingresan al gabinete de clasificación a través de la parte inferior del gabinete.
2. Luego, cada cable del cable de campo multipar entrante se termina en los dispositivos de protección contra sobretensiones o en el pararrayos. Si no se requieren dichos dispositivos de protección contra sobretensiones, cada cable se termina en el bloque de terminales.
3. En los dispositivos de protección contra sobretensiones, en aplicaciones que no son IS, se realizará un cableado cruzado que coincida con la señal de campo y la asignación de dirección de E/S en la placa de terminación. Si el sistema es IS, antes del cableado cruzado, cada conexión de cable se enruta primero a la barrera IS.
4. Luego, el cable del sistema dedicado que tiene una conexión "plug and play" se enruta desde la placa de terminación a la tarjeta de E/S en el gabinete del sistema.
5. Algunas placas de terminación pueden requerir una fuente de alimentación de CC dedicada que se puede tomar de la fuente de alimentación de CC en el gabinete de clasificación.

En la disposición real del gabinete de clasificación, la disposición del equipo puede variar de un proveedor de automatización a otro, pero en general tendrán más o menos el mismo equipo.

Hay razones técnicas para separar lo analógico de lo digital (ruido, principalmente), pero esto se puede hacer en el mismo gabinete con suficiente distancia entre estos dos grupos.

Lo analógico y lo digital suelen estar en cajas de conexiones separadas en el campo, con un cable de conexión multiconductor hasta los gabinetes de clasificación.

La conexión a dos gabinetes separados puede facilitar la disposición de los conductos.

Ergonómicamente, para los técnicos, se podría optar por mantener las dos señales en gabinetes separados, para que no haya confusión con la resolución de problemas, piezas, instalación de nuevas, etc.

¿Cómo diferenciar el gabinete y el panel de marshalling?

No existe ninguna diferencia real entre estas dos definiciones.

Se podría decir que el gabinete se refiere al recinto en sí, mientras que por panel de maniobras se entienden las conexiones y componentes internos.

¿Cuál es la diferencia entre el gabinete de marshalling y el gabinete del sistema?

El gabinete del sistema Consiste en una tarjeta procesadora (CPU), tarjetas de entrada analógica, tarjetas de salida analógica, tarjetas de comunicación, etc.

Estos dispositivos se utilizan para operar diversos instrumentos y máquinas.

Para alimentarlos se utilizan diferentes cables y conductores, y para facilitar su conexión se incluyen en el sistema armarios de distribución separados.

Una vez terminados los cables principales, se realiza el cableado interno (para enrutar estos cables principales desde el marshalling hasta el gabinete del sistema).

¿Cuál es su MOQ para gabinetes de marshalling?

KDM no tiene reglas estrictas de MOQ (cantidad mínima de pedido) para la gran mayoría de productos disponibles.

Cuando se trata de dispositivos eléctricos difíciles (como un armario de maniobras), entendemos que algunos de nuestros nuevos clientes pueden ser escépticos respecto de nuestras capacidades o simplemente no requieren muchos artículos a la vez.

Por lo tanto, no existe un MOQ para los gabinetes de clasificación.

¿Cómo puedo estar seguro de la calidad de los productos KDM?

KDM tiene más de 10 años de exitosa experiencia en fabricación.

Desde el principio, nuestra pequeña empresa contaba con 10 empleados y un par de máquinas para trabajar metales.

Ahora, estamos orgullosos de estar entre los principales fabricantes chinos de carcasas y componentes eléctricos, con más de 50 profesionales agrupados en equipos.

Nuestra planta de fabricación almacena máquinas y equipos avanzados, incluidas una docena de máquinas de corte por láser, CPU inteligentes, máquinas de flejado y pulido, etc.

Si aún no ha decidido si desea hacer negocios con nosotros, siempre puede solicitar una opción de muestra: podemos producir un artículo de muestra dentro de los 3 días hábiles siguientes y enviarlo a sus instalaciones.

Por favor, póngase en contacto con nuestro servicio de atención al cliente. equipo de apoyo Si desea conocer más sobre nuestros servicios.
