Gabinetes NEMA 4 vs. 4X: 4 diferencias, usos y preguntas frecuentes

¿Sabes qué es NEMA? Básicamente, NEMA significa Asociación Nacional de Fabricantes Eléctricos.

Esta organización se encarga de diseñar las especificaciones estándar de los gabinetes eléctricos fabricados en fábricas de todo el mundo. Nos informa sobre su nivel de protección contra el agua, el polvo y la oxidación.

Hoy analizaremos las principales diferencias entre los gabinetes NEMA 4 y 4X. También exploraremos sus casos de uso para que sepa cuál es la mejor opción según sus necesidades.

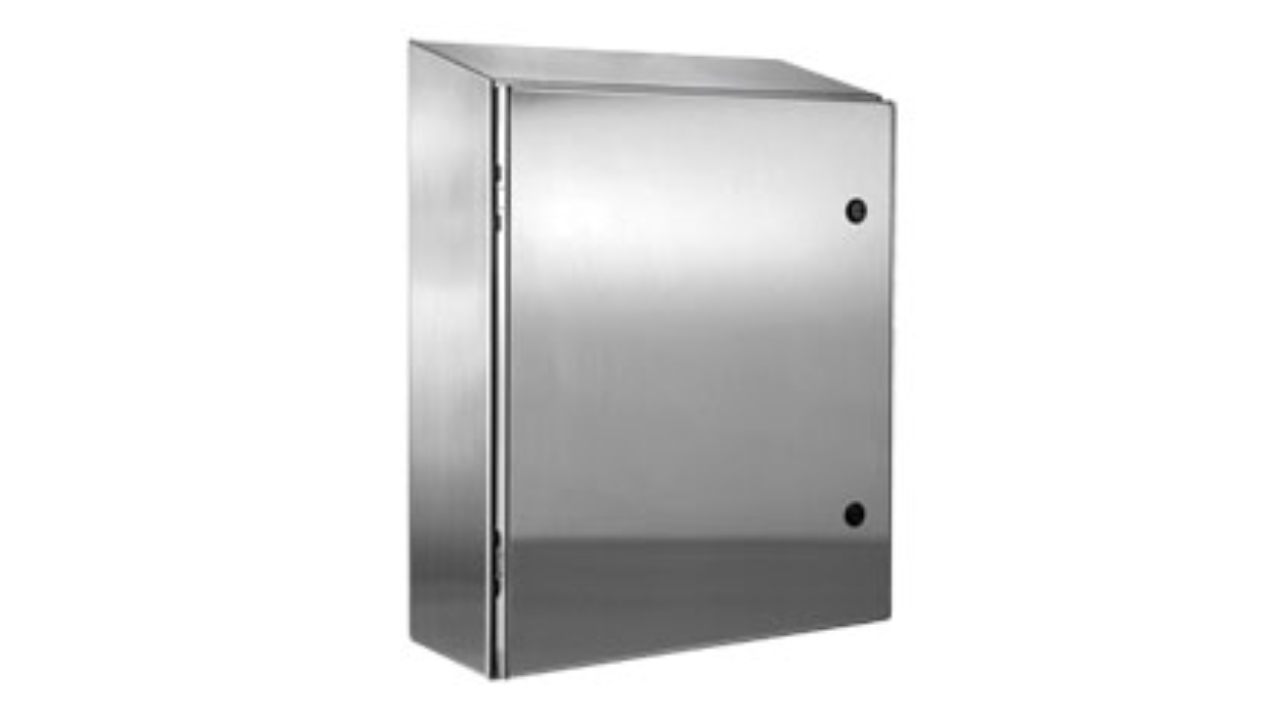

¿Qué es una carcasa NEMA 4?

Los gabinetes NEMA 4 protegen los equipos eléctricos de la entrada de polvo y agua. También impiden la entrada de salpicaduras de lluvia y chorros de agua a presión.

Además, es resistente a la nieve y al aguanieve. Puede utilizar equipos con certificación NEMA 4 tanto en exteriores como en interiores.

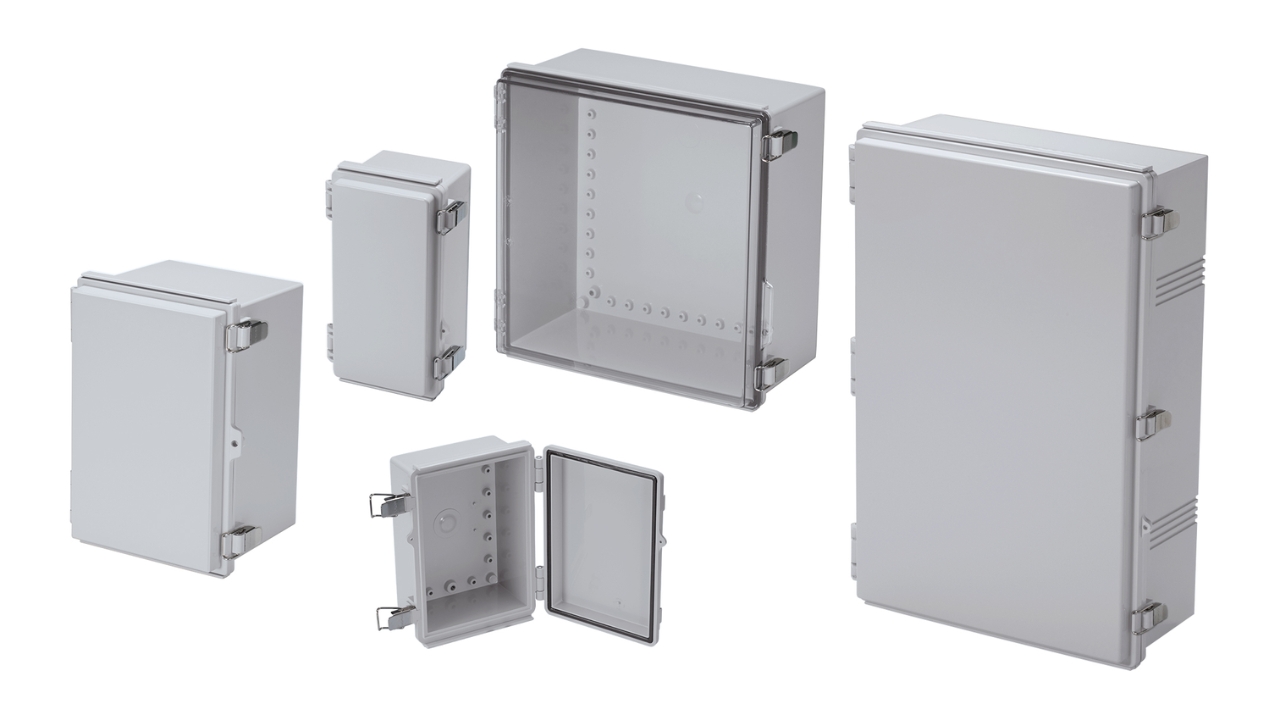

¿Qué es el gabinete NEMA 4X?

Supongamos que ha elegido los gabinetes eléctricos NEMA 4X para sus necesidades. Esto significa que ahora le ofrece un nivel de protección mucho mayor. Además de la resistencia a la suciedad, la lluvia, la nieve y las fibras, este gabinete también es resistente a los agentes corrosivos.

En lugares donde los dispositivos eléctricos estén expuestos a agua salada u otros productos químicos, se deben utilizar gabinetes NEMA 4X.

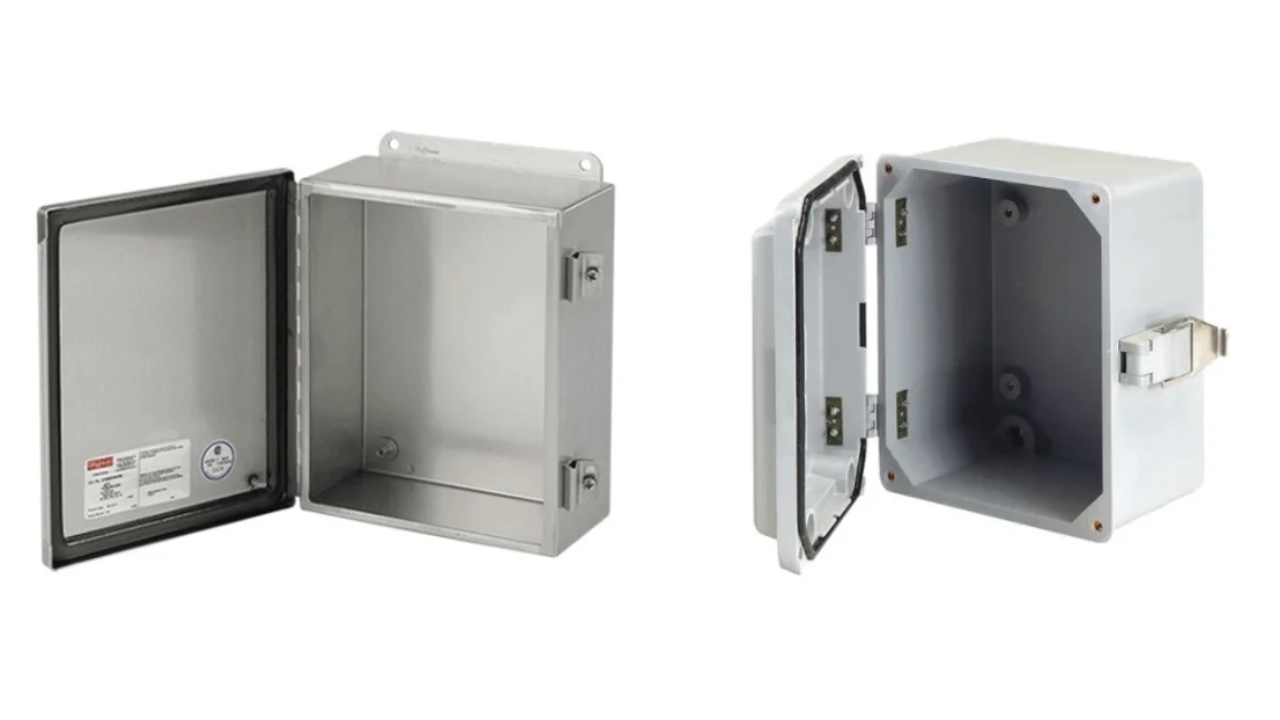

Comparación de gabinetes NEMA 4 y 4X

En esta sección, explicamos las características de ambas clasificaciones de gabinete (4 y 4X) que las diferencian. Una vez que las comprenda, estará prácticamente listo para decidir qué productos eléctricos con clasificación NEMA instalará en sus instalaciones.

1. Resistencia a la corrosión

De hecho, podemos afirmar que la resistencia a la corrosión es la principal propiedad que diferencia a los gabinetes NEMA 4 de los gabinetes NEMA 4X. Si hablamos de productos con clasificación 4 de NEMA, estos pueden resistir fácilmente condiciones ambientales adversas, pero no tan severas como para que el material comience a disolverse.

En estas condiciones atmosféricas, necesitará carcasas 4X. La "X" en el nombre indica que el producto está protegido contra agentes corrosivos. Esto añade una capa adicional de protección contra la oxidación.

2. Composición del material

Al observar los materiales utilizados en la fabricación de estos recintos, se observan grandes diferencias. Veamos la composición básica de ambos:

• Cajas NEMA 4

Estas cajas eléctricas suelen fabricarse con acero con recubrimiento en polvo, aluminio y acero galvanizado. Además, el acero al carbono pintado también se utiliza en la fabricación de cajas NEMA 4. Estos materiales también son resistentes a la corrosión, pero con ciertas limitaciones.

Por ejemplo, si se produce un pequeño rasguño en la carcasa, se romperá la barrera resistiva. Esto provoca que el óxido llegue al acero subyacente, corroyendo lentamente el metal desde el interior.

• Cajas NEMA 4X

Las cajas con clasificación 4X están fabricadas con poliéster reforzado con fibra de vidrio (FRP) y policarbonato. Además, el material principal es acero inoxidable, especialmente el tipo 316. Esto se debe a la cantidad de cromo presente en este material.

Se combina con el oxígeno atmosférico y crea una capa de óxido de cromo. Esta película nunca se descompone y soporta entornos corrosivos extremos. Por lo tanto, es mejor decir que NEMA 4X es a prueba de óxido, no solo resistente a la corrosión.

3. Durabilidad

La durabilidad de los equipos eléctricos depende de su uso. No se recomienda usar gabinetes NEMA 4 en entornos corrosivos, ya que no están diseñados para ello. Por otro lado, los gabinetes con clasificación 4X están diseñados específicamente para estas condiciones y, por lo tanto, duran más.

4. Cost

Bueno, tendrá que pagar un precio mayor por los gabinetes eléctricos NEMA 4X en comparación con los que tienen clasificación NEMA 4. La razón es simple: los productos con clasificación 4X se fabrican con materiales de alta calidad, como se mencionó anteriormente. Sin embargo, este costo tiene la ventaja adicional de la protección contra la oxidación.

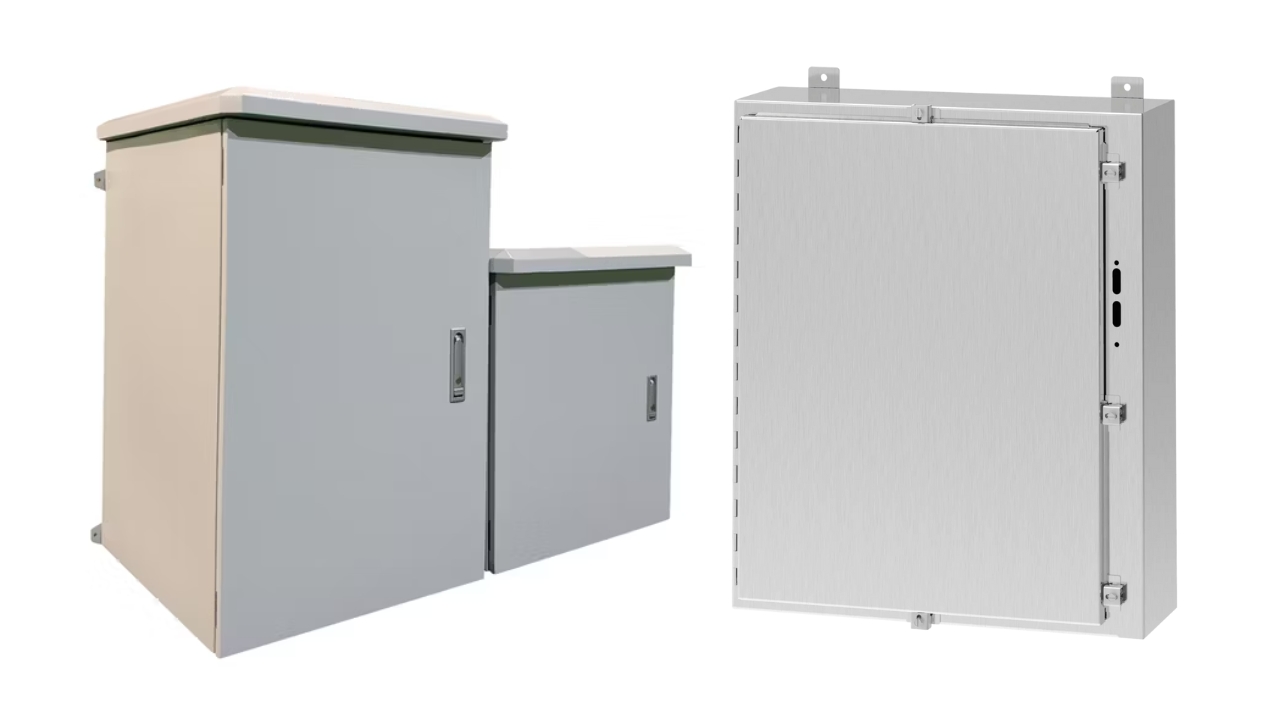

Utilización de envolventes NEMA 4 y NEMA 4X

Puede ver las áreas mencionadas a continuación de nuestra vida diaria donde las personas utilizan gabinetes eléctricos NEMA 4 y gabinetes 4X.

Principales aplicaciones de NEMA 4

Veamos dónde se utilizan generalmente las carcasas NEMA 4:

• Paneles de control para exteriores: Puede usarlos para proteger los controles de iluminación, los sistemas de distribución de energía y los sistemas de seguridad de las duras condiciones climáticas.
• Equipos industriales: Se utiliza en plantas de fabricación, controles de motores, almacenes, sistemas de automatización e instalaciones de procesamiento.
• Dispositivos de telecomunicaciones: Protege los equipos de red de las condiciones climáticas cambiantes.
• Instalaciones al aire libre: Debe utilizar contenedores NEMA 4 para encerrar sus dispositivos eléctricos de exterior.

Principales aplicaciones de NEMA 4X

Las siguientes son las principales aplicaciones de los casos NEMA 4X:

• Plantas químicas: Protege los dispositivos de laboratorio sensibles de humos corrosivos y vapores químicos.
• Lavados de autos: Para hidrolavadoras, lo mejor son los gabinetes 4X. Además, protegen contra la corrosión al impedir la entrada de agua salada.
• Áreas marinas y costeras: Se puede usar para revestir dispositivos eléctricos en barcos, muelles, embarcaciones y lugares en alta mar. Ayuda a resistir la salinidad del agua y el aire.
• Plantas de tratamiento de aguas residuales: NEMA 4X previene la oxidación en los sistemas de filtración y alcantarillado causada por bacterias, humedad y productos químicos.
• Instalaciones de procesamiento de alimentos: En estas fábricas, puede soportar una fuerte exposición a agentes de limpieza. También está diseñado para soportar lavados frecuentes.

Preguntas frecuentes

¿Es impermeable un gabinete NEMA 4X?

Por supuesto que sí. NEMA 4X es impermeable y soporta chorros de alta presión. También protege del agua rociada con manguera.

¿Se puede utilizar un gabinete NEMA 4X en exteriores?

Sí, se pueden usar los gabinetes 4X en exteriores, ya que están diseñados específicamente para condiciones ambientales adversas.

¿La norma NEMA 4X previene explosiones?

No, la norma NEMA 4X no protege contra explosiones. No debe utilizarse en zonas peligrosas con altos niveles de gases inflamables.

¿Puede el NEMA 4X sumergirse bajo el agua?

No, no se puede sumergir el NEMA 4X en agua, aunque es impermeable. Puede soportar fuertes corrientes de agua, pero no está diseñado para inmersión total.

¿Tiene clasificación NEMA 4 para lavado?

Sí, se puede utilizar la norma NEMA 4 para lavados. Protege la maquinaria y los suministros de la entrada de agua a presión.

Reflexiones finales

Esperamos que ahora comprenda claramente las diferencias entre los gabinetes NEMA 4 y NEMA 4X. Es importante conocer la diferencia, ya que facilita la elección. Ambos son aptos para exteriores, pero los gabinetes 4X están especialmente diseñados para áreas con agua salada y exposición a sustancias químicas.
