Fabricante de cajas NEMA 4 personalizadas en China

Caja de distribución NEMA 4 KDM

El gabinete NEMA 4 no se diferencia de los otros tipos, ya que brinda un alto nivel de protección a los usuarios contra el contacto accidental con el equipo encerrado. Ya sea que se encuentre en un entorno comercial o industrial, el gabinete NEMA 4 de KDM ofrece una protección excepcional contra los elementos de su área. En KDM, nos complace ofrecerle un gabinete eléctrico NEMA 4 de calidad a un precio competitivo.

El gabinete KDM NEMA 4 se usa comúnmente en aplicaciones industriales para gabinetes de cableado, controles hidráulicos y consolas de operador, ya que es un tipo de gabinete hermético. Además, si el equipo está expuesto directamente a la luz solar, el gabinete KDM NEMA 4 es su mejor opción.

Caja NEMA 4

 KDM fabrica gabinetes NEMA 4 disponibles en tamaños que van desde pequeños soportes de pared a Montaje en el suelo de dos puertas Modelos de una variedad de metales según su aplicación específica. También pueden estar equipados con bisagras continuas, patas de montaje y pasadores para candados. Nuestros gabinetes NEMA 4 están disponibles en una variedad de tipos, como montaje en pared, independiente, etc. Además de esto, puede personalizar los orificios preperforados, los recortes, las bisagras desmontables, el aislamiento, los pestillos o las cerraduras disponibles. Con la caja KDM NEMA 4, puede garantizar Cajas eléctricas de primera calidad, ya que KDM se adhiere estrictamente a los estándares NEMA exactos. Podemos agilizar un gabinete personalizado y producir un gabinete NEMA 4 rentable para mantener seguros sus componentes eléctricos. Desde pequeñas empresas hasta corporaciones multinacionales, en KDM, estamos comprometidos a cumplir con cada una de las expectativas de nuestros clientes a través de nuestros gabinetes NEMA 4 de primera calidad y un excelente servicio al cliente. Con más de 10 años de experiencia en la fabricación de gabinetes, todos nuestros clientes obtuvieron las mejores soluciones de gabinetes NEMA 4 para sus diversas necesidades.

La guía definitiva de preguntas frecuentes sobre gabinetes NEMA 4

¿Qué significa NEMA Tipo 4?

NEMA significa Asociación Nacional de Fabricantes Eléctricos.

Los gabinetes tipo 4 protegen al personal del contacto accidental con partes activas, así como también protegen al equipo del polvo arrastrado por el viento, la lluvia, la nieve, el hielo y el agua lanzada por mangueras.

Básicamente, ofrece las mismas cualidades que NEMA 3, excepto una protección mejorada contra la entrada de agua.

A menudo está marcado como "hermético".

Esto se debe a que los gabinetes NEMA Tipo 4 tienen más juntas de PU que los de Tipo 3, además de tener más piezas soldadas.

 Caja NEMA 4

Esto significa que puedes instalarlo en lugares con muchas salpicaduras de agua y lavar el recinto con una manguera si es necesario.

¿En qué se diferencia NEMA 4 de NEMA 4X?

NEMA 4X Es igual que NEMA 4, excepto que ofrece protección adicional contra agentes corrosivos, como alcaloides, ácidos y solventes.

Generalmente esto se debe a los materiales utilizados.

¿Los gabinetes NEMA 4 se utilizan en exteriores?

Sí lo son.

Los gabinetes NEMA 4 se utilizan muy a menudo tanto en exteriores como en interiores en lugares industriales.

Gracias a la protección que ofrece este tipo contra la entrada de agua, es perfectamente adecuado para el exterior.

¿Cuáles son las aplicaciones comunes de los gabinetes NEMA 4?

Los gabinetes NEMA 4 se utilizan principalmente para usos comerciales y Aplicaciones industriales.

Estos incluyen sistemas hidráulicos eléctricos o caja de control neumática, terminal o Cajas de conexiones para cableado, interfaces de operador.

Los gabinetes NEMA 4 también albergan equipos de TI, telecomunicaciones cableado, seguridad y equipos de señales de comunicaciones.

Debido a la resistencia de este tipo al agua, estos recintos se encuentran a menudo en aplicaciones marinas o navales.

Algunas aplicaciones industriales pueden incluir industrias de transporte, industrias papeleras y diversos municipios como plantas de tratamiento de agua.

Las aplicaciones comerciales pueden ser lecherías, cervecerías, etc.

Para obtener más información, consulte nuestra Preguntas frecuentes sobre gabinetes NEMA!

¿Cuál es la configuración estándar del gabinete NEMA 4?

La configuración estándar que ofrecemos es una placa de prensaestopas con módulos para entrada de cables, conexiones a tierra, lámpara fluorescente con interruptor, ventilador radiante y juntas de PU.

Los gabinetes NEMA 4 también deben estar marcados para indicar que requieren accesorios a prueba de agua, conexiones de conductos y concentradores de montaje.

También puedes solicitar cualquier otra característica que necesites.

¿Cómo se prueban los gabinetes NEMA 4?

Los gabinetes NEMA no son probados por NEMA, sino por laboratorios de terceros.

Sin embargo, puede consultar el último documento NEMA 250 para conocer los requisitos de autodeclaración de Etiquetas NEMA.

La norma NEMA 4 se prueba mediante la prueba de formación de hielo externo, la prueba de lavado con manguera, la prueba de corrosión exterior y la prueba de junta.

La prueba de formación de hielo externa implica rociar el recinto con agua y luego enfriar la habitación hasta que se formen 20 mm de hielo sobre el recinto.

  Prueba de formación de hielo externa

El recinto debe estar intacto y en condiciones de funcionamiento al final de la prueba.

La prueba de corrosión al aire libre implica preparar una solución de cloruro de sodio 5% y rociarla sobre el gabinete de forma continua durante 600 horas (25 días).

La prueba de manguera rocía agua a una velocidad de 240 litros por minuto desde 10 pies, durante 5 minutos seguidos.

Prueba de lavado con manguera

Al aprobar esta prueba se aprueba automáticamente la prueba de entrada de varilla y la prueba de lluvia.

Los gabinetes NEMA 4 también se someten a varias pruebas de juntas para evaluar cómo envejecen mientras se estiran a altas temperaturas.

Siempre que no haya grietas ni deformaciones y la resistencia a la tracción siga siendo la misma, el recinto pasa esta prueba.

Es necesario porque las buenas juntas son clave para una buena protección contra la entrada de agua.

Empaquetadora

¿Cómo puedo estar seguro de la calidad de los gabinetes NEMA 4?

En KDM, tenemos la Certificación ISO9001 que puedes mirar a través de él.

Además, puede realizar pruebas independientes de los gabinetes por parte de terceros si desea confirmar la calidad y la evaluación de la conformidad.

¿Qué es NEMA 4 en los estándares IP?

Si bien es difícil traducir un conjunto de normas a otro, NEMA Tipo 4 es aproximadamente comparable a IP55 e IP66.

Ambos proporcionan muy buena protección contra el polvo y el agua, por lo que este tipo NEMA es uno de los más utilizados.

NEMA y IP

¿Cuáles son los diseños comunes para gabinetes NEMA 4?

Algunos diseños comunes de gabinetes NEMA 4 incluyen gabinetes independientes, gabinetes montados en el piso, gabinetes montados en la pared, gabinetes modulares y gabinetes personalizados.

Independiente, montado en el suelo, y se utilizan recintos transitables para equipos más grandes.

Pueden tener una o varias puertas, dependiendo de sus necesidades.

Estos gabinetes también pueden tener pedestales, ruedas, pies niveladores y argollas de elevación para facilitar su instalación y movimiento.

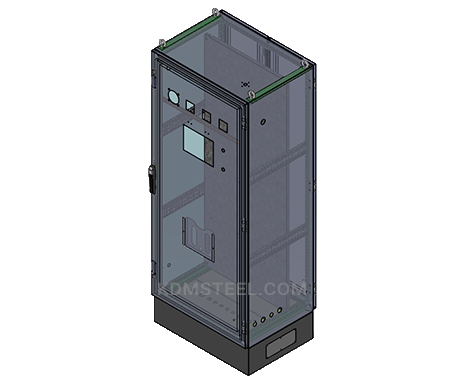

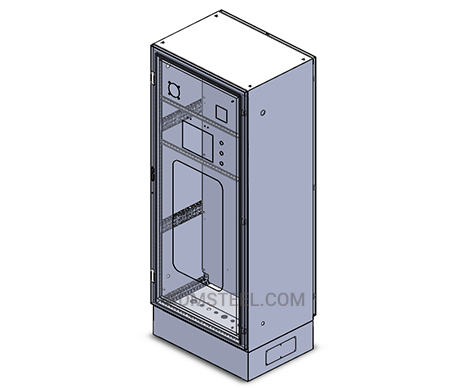

Recinto independiente

Montado en la pared y montado en poste Los gabinetes NEMA 4 suelen ser pequeños y albergan fusibles e interruptores.

Son menos móviles, pero también ocupan menos espacio.

Se instalan mediante soportes especiales que pueden ser simplemente externos o tener también elementos internos.

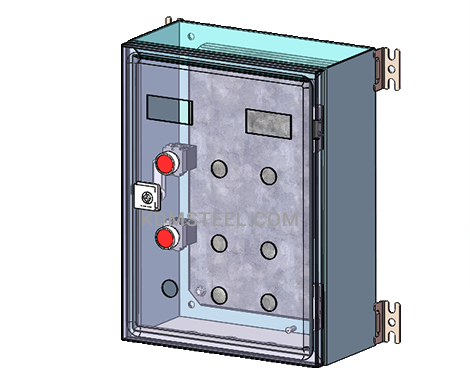

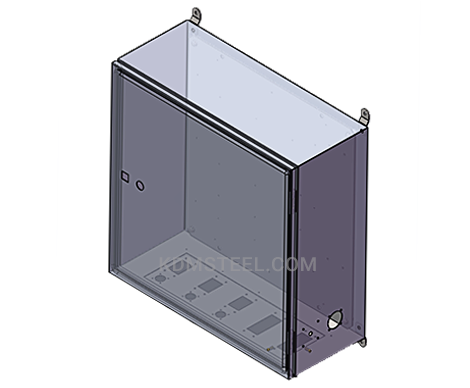

Caja de montaje en pared

Cajas modulares Son aquellos a los que se les puede cambiar la forma, haciéndolos flexibles en su construcción y modificación.

Son ideales para gabinetes NEMA 4 porque amplían su aplicación.

Caja modular

En general, las clasificaciones NEMA más altas se benefician de los diseños en forma de U, ya que requieren menos soldadura de costura, lo que funciona bien con protección contra el hielo y la corrosión.

Recinto en forma de U

Por supuesto, también ofrecemos recintos personalizados.

¿Qué características adicionales suelen incluirse?

Puede solicitar ventilaciones, ventanas, puertas batientes, cerraduras, sistemas de gestión de cables y mucho más.

RespiraderosAdemás de los ventiladores radiantes, proporcionan una vía para que escape el calor, enfriando los componentes eléctricos del gabinete.

Las rejillas de ventilación proporcionan un flujo de aire más pasivo, mientras que los ventiladores mueven el aire activamente y se utilizan para enfriar equipos que se calientan rápidamente.

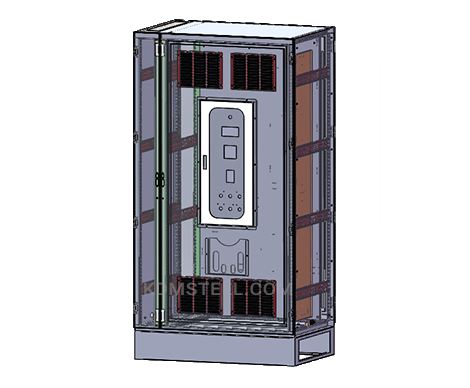

     Ventilador radiante en un recinto

Éstos también estabilizan la presión del aire dentro del gabinete, evitando la condensación que puede dañar los componentes eléctricos del gabinete.

Además, los ventiladores y las rejillas de ventilación se pueden transformar en aires acondicionados e intercambiadores de calor.

Ventanas Ayudar al personal a examinar los componentes eléctricos de forma rápida y no invasiva.

Y si algo sale mal, una ventana ayuda a ver lo que está sucediendo de inmediato.

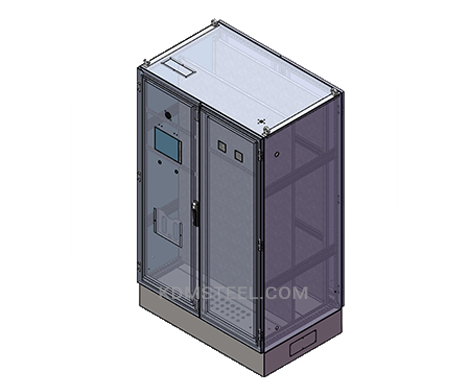

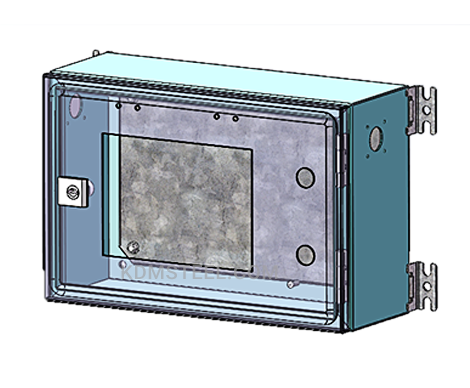

 Recinto con ventana y cerradura

Los gabinetes NEMA 4 se benefician de una protección continua Bisagras ya que minimizan los huecos por donde puede entrar el agua.

CabellosLos pestillos y abrazaderas añaden una capa de seguridad a su gabinete NEMA 4, asegurándose de que nadie lo manipule o acceda accidentalmente a sus componentes eléctricos.

Las abrazaderas combinan bien con los gabinetes NEMA 4 ya que acercan la puerta al cuerpo del gabinete, lo que garantiza una entrada mínima de agua.

También ofrecemos características secundarias como ruedas, argollas de elevación, bolsillos para archivos, tapas para lluvia, sistemas de gestión de cables, interruptores, luces y cualquier otra cosa que solicite.

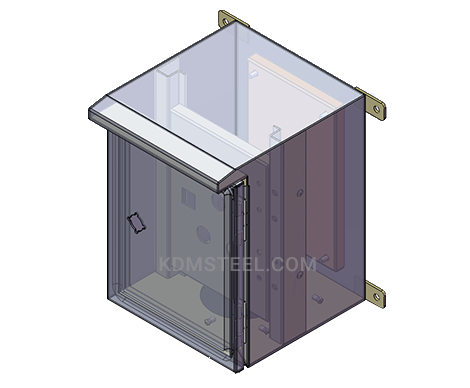

Gorro de lluvia

Las ruedas ayudan a mover el gabinete; los ojos de elevación son para gabinetes pesados que necesitan ser levantados para ser transportados; los bolsillos para archivos almacenan manuales de operación; las tapas de goteo protegen el gabinete de salpicaduras de agua; los protectores solares protegen contra los rayos UV; los interruptores y las luces ayudan al personal a realizar trabajos de mantenimiento en el equipo.

Escudo solar

¿Los orificios, las rejillas de ventilación, los accesorios, etc. afectan la clasificación del gabinete?

Se tienen en cuenta todos estos puntos débiles y todos ellos individualmente deben tener la misma clasificación que todo el recinto.

Si un accesorio tiene una clasificación menor, la clasificación del gabinete también disminuye.

¿Cómo mantienen los gabinetes NEMA 4 el ambiente térmico?

Generalmente, los recintos pueden tener acondicionadores de aire, enfriadores, intercambiadores de calor y tiras calefactoras para controlar la temperatura dentro del recinto.

Esto se hace para evitar el sobrecalentamiento, pero también la congelación del equipo.

Si los ambientes fríos son su preocupación, entonces los intercambiadores de calor y las tiras calefactoras pueden ser de su interés.

Los intercambiadores de calor son sistemas de circuito cerrado que son fáciles de mantener.

Empujan aire caliente hacia compartimentos más fríos, lo que da como resultado una temperatura y una presión igualadas.

Intercambiador de calor

Las tiras calefactoras utilizan electricidad para calentar el aire dentro del recinto y proteger su contenido de las bajas temperaturas, la condensación y la posterior corrosión en el interior.

Los calentadores de recinto varían en rendimiento de 50 a 1200 vatios, dependiendo del tamaño de su recinto.

Para enfriar un recinto, hay rejillas de ventilación y ventiladores que hacen circular el aire.

También existen aparatos de aire acondicionado que enfrían el aire entrante.

Además, algunos gabinetes tienen control de humedad que deshumidifica el aire a 30-50% para proteger los componentes eléctricos.

Esto es especialmente útil para los gabinetes NEMA 4, ya que son comunes en ambientes húmedos con muchas salpicaduras y agua dirigida por mangueras.

Recinto con control de humedad

¿Qué materiales se utilizan para los gabinetes NEMA 4?

Los materiales utilizados para los gabinetes NEMA 4 no son diferentes de los materiales utilizados para otros tipos de gabinetes.

Se pueden hacer a partir de acero carbono, acero galvanizado, y acero inoxidable – generalmente de los grados 304 o 316.

El acero al carbono suele ser más opaco que el acero inoxidable.

También es magnético y más maleable ya que solo tiene hierro y carbono.

Este acero también es propenso a la corrosión, por lo que no se recomienda para NEMA Tipo 4.

El acero inoxidable se crea añadiendo cromo, níquel y molibdeno a la aleación de hierro y carbono.

  Acero inoxidable vs acero galvanizado

Los grados de acero 304 y 316 difieren en el contenido de todos los aditivos.

Acero galvanizado Está recubierto con una capa protectora de zinc que evita la corrosión.

Este tipo de acero es más caro y más pesado que el acero inoxidable.

Otro tipo de acero que se puede utilizar es el acero laminado en frío, que es más fino y denso que el acero normal y, por tanto, es más resistente.

Al utilizar acero, el fabricante debe tener en cuenta un cierto calibre o espesor de la chapa metálica que es necesario para cumplir con las normas NEMA.

Los gabinetes NEMA 4 utilizan acero calibre 14, que es de aproximadamente 2 mm.

Las carcasas también pueden fabricarse con aleaciones de aluminio.

No son necesariamente mejores que las aleaciones de acero, pero pueden serlo dependiendo de lo que busques y de cuáles sean tus necesidades.

Al igual que los grados de acero, las aleaciones de aluminio pueden ser de la serie 5052 o 6061.

Aluminio vs acero inoxidable

Ambos son livianos, pero el 5052 es más soldable, mientras que el 6061 tiene una mayor resistencia a la corrosión.

Además, el 6061 es más caro.

El aluminio tiene una capa de óxido en la parte superior que evita cualquier corrosión.

Este material es especialmente bueno para recintos expuestos a solventes, petroquímicos, algunos ácidos, la mayoría de los sulfatos y nitratos.

Para gabinetes NEMA Tipo 4, los más recomendados son acero inoxidable grado 304 y aluminio.

Además, nuestras ventanas están fabricadas en policarbonato y ABS.

El policarbonato es más resistente a la corrosión, mientras que el ABS es más barato.

Si desea obtener más información, Envía tu consulta ¡Ahora para una consulta!

¿Qué pinturas y recubrimientos se pueden utilizar para gabinetes NEMA 4?

Nuestros recintos están bien protegidos, pero el revestimiento adecuado también puede aumentar su protección.

Puedes elegir capas de pintura esmaltada o en polvo en cualquier color.

Pintura de esmalte Tiene un acabado brillante y es resistente a la intemperie.

Pintura en polvo Se deposita con la fuerza electrostática y es más rápido y fácil que el esmalte.

También tiene una apariencia más flexible, lo que le brinda la opción de acabados brillantes y mate.

Acabados con recubrimiento en polvo

También puede haber recubrimientos antigraffiti y anticarteles para proteger su recinto contra el vandalismo si planea instalarlo en el exterior.

Los gabinetes NEMA 4 generalmente utilizan recubrimiento en polvo, pero el esmalte epoxi y el esmalte PU también son excelentes para gabinetes industriales.

Podemos proporcionar cualquier recubrimiento en cualquier color y acabado, por lo que Contáctenos ¡hoy!

¿Cuáles son algunas formas de colocar símbolos en un gabinete NEMA Tipo 4?

Nuestros servicios de personalización incluyen grabado y serigrafía.

Si el equipo debe instalarse en una orientación particular, esto debe estar marcado en la carcasa.

Además, las áreas donde habrá piezas activas también deben tener una marca.

Cualquier señal de advertencia o peligro también deberá estar grabada o serigrafiada en la carcasa.

La serigrafía es el método de personalización más sencillo y asequible.

Cualquier lado plano del gabinete puede ser serigrafiado con etiquetas, advertencias, número de serie, el nombre de su empresa y su logotipo.

Sin embargo, la serigrafía sobre acero inoxidable o aluminio puede desgastarse o rayarse, pero un recubrimiento de polvo transparente ayuda a evitarlo.

Por lo tanto, la serigrafía puede no ser la mejor opción para los gabinetes NEMA 4.

S

cribado de seda

El grabado de la caja es otro método para personalizar sus cajas.

Se elimina un poco de metal de la superficie de la carcasa en el diseño del logotipo o símbolo.

Generalmente, se eliminan alrededor de 0,005 o 0,010 pulgadas de metal de la superficie.

Una vez retirado el metal, se rellena con pintura epoxi del color que se desee según sus necesidades.

Esta opción puede ser mejor para los gabinetes NEMA 4 porque es más duradera.

Grabado

¿Qué errores comunes debo tener en cuenta al solicitar un gabinete NEMA 4?

Algunos errores comunes que la gente comete incluyen elegir el tipo NEMA incorrecto, el material incorrecto, el tamaño incorrecto, el diseño incorrecto y no tener en cuenta las características.

Los tipos NEMA tienen ciertos entornos para los cuales son adecuados.

NEMA 4 está diseñado para ubicaciones interiores y exteriores no peligrosas con polvo, lluvia, nieve, hielo y agua arrojada por mangueras.

NEMA 4 generalmente utiliza acero inoxidable 304 o aluminio para aumentar la resistencia a la corrosión exterior.

El tamaño y el diseño del gabinete dependen del equipo eléctrico específico que planeas alojar allí.

Los recintos industriales tienden a ser grandes, pero no tienen por qué serlo.

En cuanto al diseño y las características, estos son específicos de cada caso, por lo que Consulte a su fabricante para pedir consejo.
