Fabricante profesional de cajas de clasificación en China
KDM es su mejor opción para personalizar cualquier caja de marshalling
Proveedor líder de cajas de clasificación en China
KDM diseñó una caja de maniobras que se puede ajustar para futuras ampliaciones, con acceso frontal y posterior. Nuestros productos están diseñados con precisión para una larga vida útil y una construcción robusta.
KDM fabrica todo tipo de cajas de maniobra con diferentes variedades y personalizaciones. Revisamos cuidadosamente nuestros productos para asegurarnos de su funcionalidad y calidad. Nuestras cajas de maniobra se pueden aplicar en centrales eléctricas, subestaciones, servicios públicos, controles e instrumentación.
- Más de 10 años de experiencia en la fabricación de cajas de clasificación
- Gama completa de cajas de clasificación para satisfacer todas las necesidades
- Caja de clasificación de primera calidad fabricada con materias primas de óptima calidad.
- Se puede personalizar una caja de clasificación rentable según las especificaciones requeridas
¡Envíenos una consulta!
Serie de cajas de marshalling KDM
KDM fabrica cajas de distribución eléctricas con maquinaria de tecnología avanzada probada. Podemos producir productos terminados de calidad con el objetivo de cumplir plenamente con las expectativas.
La caja de distribución de relés KDM viene con características ventajosas como estructura flexible, compacta, confiable y de fácil instalación.
KDM le ofrece una caja de clasificación de transformadores de potencia de primera línea que cumple con los más altos estándares de ingeniería, diseño y fabricación.
KDM ofrece una solución integral para su pedido de cajas de clasificación de acero inoxidable. Tenemos la capacidad total para diseñar y desarrollar productos auténticos e innovadores.
KDM es el fabricante líder de cajas de distribución para subestaciones. Podemos fabricar el gabinete a medida para satisfacer la aplicación deseada y la demanda del proyecto.
La experiencia y el conocimiento de KDM en la producción de cajas de conexiones de distribución nos permiten diseñar productos de última generación. Todos los artículos se fabrican con tecnología avanzada.
Envíe su consulta sobre la caja de marshalling KDM
Nuestra empresa está compuesta por ingenieros profesionales dedicados a la creación de cajas de clasificación estándar para proporcionar productos de primera clase. Utilizando la tecnología más avanzada, contamos con el último proceso de fabricación con las últimas innovaciones. Con la ayuda de nuestros trabajadores bien capacitados, nuestro objetivo continuo es proporcionar productos y servicios que ahorren tiempo y esfuerzo a nuestros clientes. Nuestro principal objetivo es fabricar cajas de clasificación que satisfagan las necesidades de nuestros clientes en todo el mundo.
- Las cajas se caracterizan por su durabilidad y son resistentes a cualquier corrosión.
- La unidad fuerte y a prueba de golpes se adapta a cualquier condición adversa.
- Diseñado con precisión para una larga vida útil y una construcción robusta.
- Equipo disponible las 24 horas, los 7 días de la semana para atender cualquier solicitud de caja de clasificación
Productos relacionados de Caja de clasificación
Caja de marshalling KDM
La caja de maniobras KDM está fabricada con materias primas de calidad superior. Somos uno de los principales fabricantes de cajas de maniobras en todo el mundo.
Nuestra caja de maniobras está diseñada para usarse como patio de maniobras de subestación junto con los bloques de terminales donde se conectan los cables de control. La caja de maniobras KDM se caracteriza por su durabilidad y resistencia a cualquier corrosión.
Básicamente, fabricamos estos productos de manera que sean resistentes y a prueba de golpes para garantizar su rendimiento. La caja de distribución KDM se fabrica como una interfaz entre los controladores de CC. paneles de control y cajas de conexiones.
Estos productos le ayudarán a identificar fácilmente las entradas y salidas y le permitirán obtener un diagnóstico sencillo en caso de problemas. Tiene un indicador de temperatura del aceite, un interruptor de calefacción, un control del ventilador y del enfriador y un interruptor de control de bombas.
KDM fabrica cajas de maniobras de primera calidad aptas para cualquier aplicación al aire libre. Creamos la caja de maniobras para reunir todos los componentes relevantes en una sala de control.
Nuestro objetivo principal es que los cables y los instrumentos de campo estén bien ordenados y sean fáciles de mantener. Nos aseguramos de que nuestra caja de maniobras no solo sea duradera, sino también robusta, rentable y funcione perfectamente.
Puede proteger todos los componentes y cables eléctricos en diferentes plantas de subestaciones contra daños menores y mayores.
Las cajas de clasificación KDM se pueden fabricar con 2 portadocumentos, manijas de bloqueo de 3 puntos con candados, 2 respiraderos externos, puntos de fijación al suelo, placas de prensaestopas de base, instalaciones de gestión de cables y puertas de doble apertura tanto en la parte delantera como en la trasera de cada caja.
También fabricamos cajas de maniobras completamente ensambladas. KDM ha estado fabricando cajas de maniobras durante años. Durante más de una década, contamos con la experiencia y los registros necesarios para fabricar cajas de maniobras de calidad superior.
KDM existe para fabricar todo lo que necesita en esta industria. Ya hemos establecido alianzas a largo plazo y hemos logrado proporcionar todos los productos que necesitan.
KDM está deseoso de ayudar a que su negocio crezca y fabrique la caja de clasificación que desea. Nos mantenemos al día con la última tecnología para asegurarnos de entregar productos de manera eficiente.
Nuestra empresa está dispuesta a proporcionarle la caja de maniobras ideal a un precio muy asequible. Pero, tanto si realiza el pedido como si no, estaremos encantados de ayudarle.
Contamos con un equipo disponible 24/7 capacitado para comunicar y atender a nuestros clientes.
Para obtener más información, ¡no olvides consultar KDM ahora!
Guía completa de preguntas frecuentes sobre Marshalling Box
Las aplicaciones eléctricas complejas requieren el uso de subestaciones conectadas que realizarán ciertas funciones en el sistema.
En este caso, las cajas de clasificación y los paneles juegan un papel muy importante.
Por favor, continúe leyendo si desea obtener más información sobre este tipo de equipos eléctricos.
- ¿Qué se entiende por caja de maniobras y maniobras electrónicas?
- ¿Puedes nombrar los principales tipos de cajas de clasificación?
- ¿Dónde utilizar cajas de clasificación?
- ¿Existe alguna diferencia entre cajas de clasificación, quioscos, recintos y gabinetes?
- ¿Cuál es el tamaño estándar de la caja de clasificación?
- ¿Puedo personalizar los cuadros de mando de KDM? ¿Qué opciones hay disponibles?
- ¿Cuál es el material más preferido para las cajas de clasificación?
- ¿Cómo montar una caja de maniobras?
- ¿Qué pasa con el cableado de las cajas de distribución?
- ¿Dónde puedo encontrar el código HS para cajas de clasificación?
- ¿Puedo utilizar cajas de clasificación KDM en exteriores?
- ¿Dónde puedo conseguir planos de la caja de maniobras necesaria?
- ¿Cómo puedo estar seguro de la calidad de las cajas de clasificación KDM?
¿Qué se entiende por caja de maniobras y maniobras electrónicas?
El marshalling es el proceso de agrupar E/S (entradas y salidas) juntas.
De esta forma, en el interior de la caja de maniobras se pueden almacenar los siguientes grupos de cuadros eléctricos:
- entrada analógica;
- salida analógica;
- entrada digital;
- salida digital;
- E/S de pulso, etc.
Desde el panel de control, el Señales de E/S se comunican a la CPU/controladores del sistema a través de aislamiento o acondicionadores de señal.
¿Puedes nombrar los principales tipos de cajas de clasificación?
Para ser justos, la gran mayoría de las clasificaciones de cajas de clasificación son independientes y realizadas por varias entidades.
Por lo tanto, no existe una clasificación única aplicada por todos los fabricantes de cajas de clasificación.
Hemos seleccionado los tipos de cajas de clasificación más populares y extendidos (todos ellos pueden ser producidos por especialistas de KDM).
# 1. Caja de clasificación de una sola bahía
La bahía es una parte de una subestación que parte de un bus hasta un alimentador o viceversa.
Consiste en un disyuntor y sus equipos asociados como aisladores, corriente transformadores, interruptores de tierra, etc.
De esta manera, se utilizará una caja de distribución de bahía única en un esquema electrónico de bahía única.
# 2. Caja de clasificación de dos compartimentos
Al igual que en el caso anterior, en las subestaciones se utiliza una caja de maniobra de doble bahía.
Sin embargo, en este caso habría dos bahías separadas, lo que significa que la caja de clasificación de doble bahía debe contener dos compartimentos.
# 3. Caja de maniobras BMS
BMS significa sistema de gestión de batería.
Las cajas de clasificación para BMS ayudan a gestionar el estado de la batería, lo que incluye protegerla para que no funcione fuera de su área operativa segura, monitorear su estado, calcular datos secundarios, informar dichos datos, controlar su entorno, autenticarlo y/o equilibrarlo.
# 4. Caja de distribución del transformador
Se necesita una caja de distribución del transformador para eliminar todas las conexiones externas del transformador al tablero o panel de distribución externo.
Generalmente consta de los siguientes elementos:
- Indicador de temperatura del aceite (OTI) y Indicador de temperatura del bobinado Petróleo crudo.
- Terminales para conexión externa de las Alarmas y disparos del OTI y WTI.
- Terminales para neutro de transformador CT.
- Arrancadores de motores para ventiladores (en el caso de un transformador refrigerado por aire forzado (ONAF).
- Calentador anticondensación.
# 5. Caja de maniobra para transformador de potencia
En los sistemas de transformadores de potencia, las cajas de distribución hacen lo mismo, como en el caso de los transformadores simples.
# 6. Caja de maniobras CT
En este caso CT significa transformador de corriente.
Es un tipo de transformador utilizado para reducir o multiplicar una corriente alterna.
Básicamente, las cajas de distribución CT son similares a los gabinetes PT.
# 7. Caja de maniobras modular
Las cajas de distribución modulares pueden almacenar varios módulos separados para que la conexión y el cableado sean claros y sencillos.
Las cajas modulares KDM pueden contener tantos compartimentos separados como sea necesario.
# 8. Caja de maniobras para sistemas de patio de maniobras
Las cajas de maniobra en los patios de distribución de las centrales eléctricas se utilizan para distribuir la alimentación eléctrica auxiliar a los motores y para calentar o iluminar diversos equipos.
Además, proporcionan bloques de terminales para la terminación de contactos auxiliares de repuesto de aisladores e interruptores para cableado adicional a paneles de control/relés.
# 9. Caja de distribución de relés (RMB)
El relé es un dispositivo de conmutación que se utiliza para conectar o desconectar un circuito cuando cambian los valores de corriente de entrada.
La fácil organización y cableado cruzado dentro de la caja permiten realizar cambios de último momento en los circuitos.
Los relés se conectan a un zócalo especial, lo que hace que sea rápido y fácil cambiarlos, incluso para transformarlos en un temporizador o un relé de enclavamiento.
# 10. Caja de maniobras de subestación
La subestación es un conjunto de equipos utilizados para reducir la alta tensión de transmisión de energía eléctrica para el suministro a los consumidores.
# 11. Caja de distribución de iluminación
Las cajas de maniobra son perfectas para almacenar equipos de distribución de luminarias complejas.
Si su aplicación requiere el uso de cableado largo, es mejor almacenar conexiones adicionales dentro de cajas de clasificación.
¿Dónde utilizar cajas de clasificación?
Las cajas de clasificación se utilizan en una amplia gama de aplicaciones.
Se utiliza principalmente en sistemas de automatización donde una caja de distribución encaja entre los caja de conexiones y el gabinete del sistema.
Por ello, las cajas de clasificación son equipos habituales en centrales eléctricas, plantas de fabricación, sitios de construcción, etc.
¿Existe alguna diferencia entre caja de clasificación, quiosco, recinto y gabinete?
Sí, hay una ligera diferencia entre los accesorios mencionados anteriormente.
Comencemos diciendo que todos ellos pueden ser nombrados como un recinto, que es una palabra general para todos los gabinetes, quioscos y cajas.
Algunos fabricantes incluso ponen todas estas definiciones en línea, lo que significa que no hay diferencia entre caja, gabinete o recinto.
Sin embargo, no nos gusta este enfoque debido a la incertidumbre.
Por eso, en KDM nos gusta seguir el siguiente concepto:
- Las cajas son pequeños recintos que contienen equipos prefabricados, como pequeños paneles de conmutación y control.
- Gabinetes y quioscos Son más grandes que las cajas, sin embargo, los gabinetes generalmente vienen vacíos mientras que los quioscos están preensamblados con el equipo necesario en su interior.
La diferencia antes mencionada entre quioscos y cabinas no es la regla 100%, porque los quioscos pueden venir vacíos si es necesario.
¿Cuál es el tamaño estándar de la caja de clasificación?
KDM no ha adoptado un único estándar en el caso de los tamaños de las cajas de clasificación.
En este asunto, la respuesta exacta depende estrictamente de futuras aplicaciones y tareas que puedan realizar las cajas de clasificación.
Además, en KDM podemos producir cualquier tipo de envolventes y equipos eléctricos adicionales en cualquier tamaño necesario, lo que significa que podemos fabricar libremente personalizar el equipo según sus especificaciones exactas.
¿Puedo personalizar los cuadros de mando de KDM? ¿Qué opciones hay disponibles?
Sí, puedes agregar detalles y dispositivos adicionales a tu caja de clasificación.
En primer lugar, prácticamente todas las cajas de clasificación del catálogo de KDM están equipadas con una puerta.
Por un lado, le proporciona el acceso más fácil y, por el otro, puede restringir el acceso no deseado a dicho dispositivo.
Para restringir dicho acceso, puede utilizar nuestra opción de caja de maniobras con cerradura, que estará equipada con un fuerte Cerraduras y pestillos.
Además, queremos promocionarle cajas de clasificación y recintos con ventanas, si desea tener acceso visual constante al equipo almacenado.
La ventana está hecha de fibra de vidrio, un material que soporta fácilmente todos los riesgos ambientales, típicos de la gran mayoría de aplicaciones industriales.
Nota: KDM también puede ayudar a adquirir cosas como:
- Soportes.

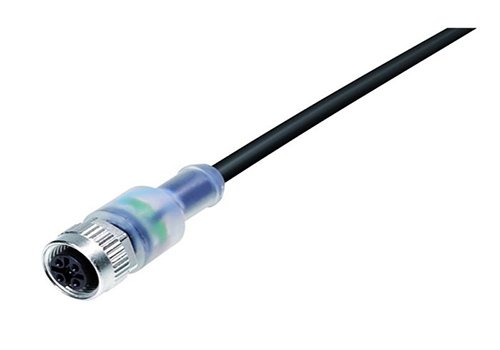

- Conectores de cable.
- Cubiertas y bandejas para cables.
- Varios accesorios.
- Titulares.
- Bastidores.
- Paneles de corrección.
- Escudos de RF.
- Ventiladores de refrigeración.
- Mallas de alambreetcétera.
¿Cuál es el material más preferido para las cajas de clasificación?
Al fabricar cajas, paneles y envolventes eléctricos, se pueden utilizar tres categorías de materiales:
- Rieles.
- Plástica.
- Vidrio y sus análogos.
Cuando se trata de metales, KDM utiliza acero inoxidable y aluminio de alto grado para producir carcasas y diversas partes de equipos eléctricos.
Los metales mencionados anteriormente son los más resistentes y pueden soportar diversos efectos ambientales, incluida la humedad, los impactos físicos, el fuego, el calor, etc.
Los plásticos se utilizan en aplicaciones donde la ligereza del equipo es una máxima prioridad.
Varios plásticos pueden proporcionar prácticamente el mismo nivel de resistencia al agua y a las partículas de polvo, sin embargo, no son tan resistentes como los metales cuando se trata de impactos físicos y golpes ocasionales.
Sin embargo, los plásticos no sólo se pueden utilizar para fabricar carcasas, sino también para detalles adicionales.
Por ejemplo, los plásticos son el material principal para el revestimiento de los cables; varios conectores, botones e interruptores están hechos de plástico.
Por último, los cerramientos y paneles también pueden contener materiales de vidrio, especialmente fibra de vidrio.
En algunos casos también se utiliza el vidrio real, pero se recomienda utilizar vidrio reforzado o fibra de vidrio para que su aplicación sea menos frágil.
¿Cómo montar una caja de maniobras?
No existen limitaciones claras en lo que se refiere al montaje de cajas de clasificación.
Gracias a su diseño compacto, se pueden montar fácilmente en paredes, postes, carriles DIN, etc.
Además, pueden venir como elementos independientes que se pueden mover cuando sea necesario.
¿Qué pasa con el cableado de las cajas de distribución?
El cableado de las cajas de distribución es otro tema complejo.
Las cajas de conexión pueden conectar varios equipos eléctricos, por lo que los esquemas de cableado serán diferentes en cada caso.
Como dijimos anteriormente, la caja de distribución encaja entre las cajas de conexiones y los gabinetes del sistema, conectados con cables de campo.
Por lo tanto, el cableado exacto dependerá de los dispositivos almacenados dentro de los elementos antes mencionados del sistema electrónico.
El marshalling se lleva a cabo generalmente de una de tres maneras: alambre cruzado, en abanico y medio tejido.
# 1. Distribución de cables cruzados
La clasificación de cables cruzados es un método mediante el cual los cables se terminan en orden de pares.
Las desconexiones, fusibles o conjuntos de terminación están codificados y se utilizan cables prefabricados entre las desconexiones y los gabinetes del sistema.
Este método funciona mejor cuando se utilizan gabinetes de sistema y de agrupamiento separados.
Como los cables prefabricados están disponibles en diferentes longitudes, no es necesario conocer el diseño final de la sala hasta mucho más tarde en el proceso.
Además, se pueden instalar relés, fusibles o aisladores entre las señales de campo y los terminales de entrada/salida (E/S).
El cableado cruzado es rápido de instalar y fácil de mantener.
La única desventaja de este método es que requiere espacio adicional en el gabinete.
# 2. Distribución en abanico
En este caso, el cableado de campo no termina en orden de pares.
En su lugar, se requiere una terminación personalizada por cable.
La distribución en abanico es más adecuada para situaciones en las que los gabinetes se conectan para realizar pruebas y luego se desconectan para el envío.
Esto sucede cuando se envían por separado debido al cronograma de construcción: a menudo se necesitan gabinetes de clasificación en el lugar varios meses antes que los gabinetes del sistema.
Una vez en el sitio, los cables se vuelven a conectar a los gabinetes del sistema.
# 3. Punto medio
En la clasificación por medio de cables, los cables de campo se terminan, en orden de pares, en bloques de clasificación.
Este es un método muy eficiente que ayuda a mantener y operar fácilmente el sistema.
Este tipo de maniobra es adecuado para las siguientes situaciones:
- Donde los terminales de marshalling y E/S están en gabinetes de sistema diferentes, pero los gabinetes están unidos permanentemente.
- Donde los terminales de marshalling y de E/S están en el mismo gabinete del sistema.
- Cuando el cableado cruzado se realiza en un recinto de instrumentos remoto (RIE) o en el sitio.
- El marshalling a medias no es tan adecuado en situaciones en las que los terminales de marshalling y de E/S están en gabinetes separados que se ensamblan en lugares diferentes.
Nota: cada uno de los tipos de marshalling tiene ventajas y desventajas.
La ordenación por cables cruzados, por ejemplo, ofrece una programación más flexible y trae consigo mejores beneficios para el ciclo de vida que la ordenación por medio de un punto o en abanico.
Sin embargo, es la opción más costosa.
Sin embargo, todos tienen el mismo objetivo final, que es conectar dispositivos de campo al sistema de control.
La única diferencia real es cómo se tratan los cables multinúcleo en los gabinetes de clasificación y cómo se conectan al sistema de control.
¿Dónde puedo encontrar el código HS para cajas de clasificación?
HS significa Sistema Armonizado y se utiliza para describir los Sistemas Armonizados de Descripción y Codificación de Mercancías.
Si desea obtener más información sobre este sistema, por favor, familiarícese con el próxima guía.
El problema es que las cajas de clasificación se pueden importar/exportar bajo varios códigos HS, al igual que otros tipos de contenedores.
Recomendamos encarecidamente utilizar el siguiente sitio web Si desea averiguar qué tipo de código HS elegir para la caja de clasificación.
¿Puedo utilizar cajas de clasificación KDM en exteriores?
Sí, pero en este caso hay que tener en cuenta varios factores.
En primer lugar, no todos los gabinetes y cajas de distribución KDM son aptos para uso en exteriores.
Si necesita la mejor protección contra la influencia ambiental, le recomendamos elegir gabinetes KDM con clasificación NEMA/IP.
Hablando de cajas de clasificación, la mejor opción sería elegir artículos de aluminio o acero inoxidable.
¿Dónde puedo conseguir planos de la caja de maniobras necesaria?
El diseño inteligente del sistema eléctrico es la clave para un funcionamiento perfecto en el futuro.
Puede crear esquemas manualmente o utilizar un software CAD especial.
Si no puede producir esquemas usted mismo, siempre puede confiar en los diseñadores de KDM.
Nuestros especialistas pueden realizar un dibujo completo de su equipo en 1 día laborable.
Por favor, envíenos su especificación utilizando el Atención al cliente página y encontraremos la mejor solución posible.
¿Cómo puedo estar seguro de la calidad de las cajas de clasificación KDM?
Como fabricante profesional en China, KDM ofrece carcasas de alta calidad a precios competitivos.
Operamos bajo estrictos estándares internacionales que se refieren a envolventes y diversos dispositivos eléctricos.
Todos nuestros artículos pasan por complejos procedimientos de pruebas antes de salir al mercado.
Si aún no está seguro de nuestras capacidades, puede solicitarnos una muestra del producto y realizar sus propias pruebas con la ayuda de empresas independientes.
Podemos producirle una muestra dentro de 3 días hábiles.
https://www.youtube.com/watch?v=80sUaHZDDLw&feature=youtu.be
Spanish
English
Arabic
French
Russian
Japanese
Korean
Portuguese
Indonesian
Chinese
