Aislamiento de cajas eléctricas: guía definitiva de preguntas frecuentes

Si está importando productos relacionados con el aislamiento de gabinetes eléctricos, comuníquese directamente con KDM y envíenos sus requisitos.

Si está aprendiendo alguna información sobre el aislamiento del gabinete, consulte debajo cada pregunta, haga clic en la que le interese.

Sigue leyendo.

¿Cómo se calcula la disipación de calor en los gabinetes eléctricos?

En primer lugar, es necesario determinar la potencia de entrada del calor generado dentro del gabinete eléctrico en vatios.

En segundo lugar, es necesario calcular la transferencia de calor exterior de las siguientes maneras:

• Determinar el área expuesta al aire en pies cuadrados y al mismo tiempo ignorar la parte superior del gabinete.
• Determinación de la diferencia de temperatura entre la temperatura ambiente máxima y la temperatura interna deseada.

Luego, utilizará una tabla de conversión de temperatura para determinar los Btu/hr./ft.2. para ese diferencial en particular.

Al multiplicar la superficie del gabinete por Btu/hora/pie cuadrado, obtendrá la transferencia de calor externa en Btu/hora.

Finalmente, ahora puedes sumar las cargas de calor internas y externas para obtener la carga de calor total.

Circulación de calor en el armario eléctrico

¿Cuál es el mejor material para una caja eléctrica con aislamiento térmico?

Idealmente, espuma de poliisocianurato y el poliuretano son los mejores materiales para utilizar en un gabinete eléctrico con aislamiento térmico.

La espuma de poliisocianurato, también conocida como espuma polisio, es esencialmente un termoendurecible celular que se forma como resultado de una combinación de isocianurato y poliol, en presencia de un catalizador.

Se considera uno de los mejores materiales dado que la combinación de estos diferentes productos químicos líquidos y el catalizador ayudan a crear celdas cerradas y retardantes de llama en su estructura.

La espuma de poliestireno es, en general, una espuma rígida inerte, no nutritiva y muy estable que tiene la mayor relación resistencia-peso y un valor de aislamiento térmico superior.

Poliuretano Es otro de los mejores materiales para un gabinete eléctrico con aislamiento térmico.

Es un material rígido y de alto rendimiento que muestra excelentes propiedades de aislamiento térmico.

También es un plástico termoendurecible altamente reticulado y de baja densidad.

Así, la baja conductividad térmica del agente de expansión contenido en la celda es lo que le otorga a este material excelentes propiedades aislantes.

Entre el aislamiento de baja emisividad y la espuma de cerramiento: ¿cuál es mejor?

El aislamiento Low E ofrece un excelente rendimiento térmico y al mismo tiempo conserva el valioso espacio interior para su gabinete.

Sucede que está fabricado con un núcleo de espuma de polietileno con revestimientos de malla de aluminio reforzados de doble cara.

El hecho de que sea liviano y fácil de instalar es vital, además de que puede usarse en una amplia gama de aplicaciones para mejorar la eficiencia energética.

Recuerda que también puedes combinarlo con diversos accesorios como calentadores, termostatos, aires acondicionados y parasoles, entre otros.

Por otro lado, la espuma del recinto tiende a adherirse al interior de las bandejas, proporcionando así una mayor resistencia estructural y un sellado hermético.

 Caja eléctrica de suelo

Sin embargo, al comparar los dos, el aislamiento de baja emisividad tiende a ser relativamente mejor que la espuma de cerramiento, ya que tiene varias propiedades y muestra mejores resultados.

¿Hay otros accesorios que vienen con los recintos exteriores aislados?

Sí. Las actividades al aire libre aisladas vienen con una gran cantidad de Cerramientos exteriores aislados o mejor aún, puedes emparejarlos.

Algunos de estos accesorios incluyen;

Acondicionadores de aire – un gran número de recintos exteriores aislados vienen con sistemas de aire acondicionado, especialmente aquellos que están expuestos a ambientes cálidos.

Parasoles – la mayoría de ellos están hechos a medida para adaptarse a una variedad de diseños de gabinetes aislados.

Termostatos: es uno de los más comunes ya que el termostato del recinto permite que el calentador o ventilador se encienda y apague automáticamente.

Calentadores: ayudan a mantener una temperatura constante dentro del recinto, especialmente si éste permanece expuesto a los elementos.

¿Cuándo conviene comprar paneles de cerramiento aislantes?

Depende de muchos factores.

Por ejemplo, puedes comprar uno después de considerar el tipo de aplicación que deseas para tu proyecto.

Cuando desee construir refugios de telecomunicaciones, gabinetes de baterías, recintos de servicios de gas, edificios de estaciones de medición y refugios con prevención de reflujo.

También es posible que desees comprar uno después de considerar el entorno general del área donde quieres instalar los gabinetes.

También puede considerar comprar este tipo de equipos al momento de reparar gabinetes de odorización.

Lo más importante después de todo es asegurarse de comprarlo cuando sientas la necesidad de usarlo adecuadamente.

¿Qué es un gabinete eléctrico NEMA 12?

Se refiere a un recinto industrial que está construido para proporcionar relativamente más protección que los demás. Cajas con normas NEMA.

Estos recintos están diseñados específicamente para la fabricación industrial, así como para una variedad de aplicaciones de mecanizado.

Caja eléctrica NEMA 12 Protege contra polvo, goteo de líquidos no corrosivos, suciedad, lubricantes y aceites, entre otros.

Caja eléctrica NEMA 12

Algunas de las características clave de este tipo de gabinete incluyen: resistencia a daños, especialmente causados por condensación externa, y puertas que cuentan con juntas resistentes al aceite.

General, es un tipo de envolvente que protege los instrumentos de control y automatización de fabricación para aplicaciones de envasado, así como de manipulación de materiales.

Además, la construcción de gabinetes NEMA 12 incorpora medidas de calidad adicionales realizadas por artesanos veteranos y que se pueden obtener a un precio asequible.

Viene con recortes, aislamiento, agujeros preperforados, bisagras elevables y pestillos, entre otros.

¿Existen diferencias significativas entre NEMA Tipo 4X y NEMA Tipo 4?

Sí. Una de las principales diferencias entre estos dos Clasificaciones NEMA es eso Cajas NEMA 4X Proporcionar una resistencia a la corrosión mejor o adicional.

Y lo que hace que esta diferencia sea bastante significativa es el hecho de que los gabinetes NEMA 4X siempre deben pasar una rigurosa serie de pruebas de corrosión.

Gabinete eléctrico con clasificación NEMA

Una de estas pruebas incluye 1200 horas de exposición al aire húmedo, que contiene dióxido de azufre y monóxido de carbono.

Además, también debe pasar esta prueba mediante exposición a una prueba de niebla salina durante al menos 800 horas.

Otra diferencia clave entre estas dos clasificaciones NEMA es la NEMA tipo 4 es comparativamente no a prueba de explosiones.

Esto significa que, en comparación con NEMA 4X, no es necesariamente adecuado para su uso en aplicaciones más peligrosas donde explota fácilmente.

La otra diferencia significativa es que los gabinetes NEMA 4 ofrecen mejor protección a prueba de agua que los NEMA 4X.

En otras palabras, lo ideal es no sumergir el gabinete NEMA 4X en agua.

¿Qué es el valor R?

Se refiere a una medida de resistencia al flujo de calor a través de un flujo proporcionado de material.

También se puede describir como una medida de qué tan idealmente una barrera bidimensional, como una capa de aislamiento de una pared, un techo o una pared completa, resiste el flujo conductivo de calor.

Por lo tanto, es principalmente la diferencia de temperatura por unidad de flujo de calor lo que se necesita para mantener una unidad de flujo de calor entre la superficie más fría y la más caliente de una barrera en condiciones de estado estable.

Es esencial en el sentido de que ayuda a determinar la eficacia del material aislante.

En otras palabras, este término significa que cuanto más grueso sea el aislamiento, más eficientemente podrá mejorar la seguridad y la comodidad de su hogar.

Por lo tanto, muchas industrias de la construcción prefieren utilizar el Valores R.

Sucede que un valor R aparente tiende a cuantificar la cantidad física conocida como seguro térmico.

¿Cómo elegir gabinetes para equipos aislados?

Es muy evidente que hay varios elementos que debe comprender y tener en cuenta para guiarse en la elección de gabinetes para equipos aislados.

El tipo de entorno en el que colocará su gabinete y el nivel de protección que requiere son algunas de las formas claves para elegir este equipo.

El nivel de protección de un gabinete de equipo aislado está definido por su clasificación NEMA particular.

También hay que tener en cuenta la temperatura.

Verás, este tipo de equipos deben ser capaces de soportar altas temperaturas, especialmente en áreas donde funcionan maquinarias que generan calor.

La aplicación particular de la tarea también le permitirá elegir este tipo de equipo aislado.

La cuestión aquí es que las aplicaciones del producto a menudo tienden a relacionarse con los requisitos del gabinete físico.

Otra forma de elegir este artículo es determinando los requisitos de gestión térmica y los estándares de rendimiento.

Y por último, al elegir un armario aislado para equipos también hay que tener en cuenta el material.

Verás, si eliges uno metálico o no metálico dependerá también de la aplicación y del entorno.

¿Existen diferentes clases de aislamiento para gabinetes eléctricos?

Sí.

Los aislamientos de los envolventes eléctricos se agrupan en las siguientes clases:

• Clase A: consiste en materiales como papel, algodón y seda cuando están recubiertos o sumergidos en un componente dieléctrico como el aceite.
• Clase B: consiste en una combinación de materiales como amianto, fibra de vidrio y mica que tienen sustancias adhesivas o de recubrimiento adecuadas. También se pueden incluir en esta clase otros materiales orgánicos.
• Clase C: comprende el material o la combinación de materiales como cuarzo, vidrio, porcelana y mica con o sin un aglutinante inorgánico.
• Clase E: comprende materiales o combinaciones de los mismos que a través de pruebas se puede demostrar que son capaces de operar a temperatura de clase E.
• Clase F: consiste en materiales o una combinación de los mismos, como mica, asbesto y fibra de vidrio, con sustancias adhesivas o de recubrimiento adecuadas.
• Clase H: fabricado con materiales como elastómero de silicona o una combinación de diferentes materiales, incluidos fibra de vidrio, amianto y mica, con sustancias adhesivas adecuadas.

¿Qué variables afectan la gestión térmica en los gabinetes eléctricos?

• Conducción: se refiere al flujo de calor a través del material sólido del gabinete eléctrico.
• Temperatura: la calefacción y la refrigeración se vuelven necesarias en la gestión térmica del gabinete eléctrico como una forma de mantener una temperatura óptima, garantizando que los componentes no se sobrecalienten ni se condensen.
• Convección: es el movimiento de calor a través de una sustancia fluida en movimiento o desde un material gaseoso en movimiento hasta la superficie del sólido.
• Área de superficie: el área total dentro del recinto, juega un papel integral en la determinación de la eficiencia de la gestión térmica.
• Radiación: se refiere a la transferencia de energía térmica desde y hacia la energía electromagnética a través de la conversión.
• Material de la carcasa: las carcasas eléctricas están hechas de materiales metálicos o no metálicos. La elección de uno u otro también tiene un efecto significativo en la gestión térmica general.

¿Es el policarbonato una barrera térmica perfecta?

Sí.

Aparentemente, material de policarbonato Tiene algunas de las excelentes cualidades que lo convierten en uno de los mejores componentes para cerramientos de barrera térmica.

Caja eléctrica de policarbonato

Ofrece una alta temperatura de desviación del calor y tiende a absorber relativamente poca humedad.

Aparte de eso, también proporciona una alta resistencia al impacto, así como un alto módulo de elasticidad.

Policarbonato Tiene un bajo coeficiente de expansión térmica, así como una excelente retención de resistencia a temperaturas elevadas.

Como puede ver, estas propiedades, además de las características de aislamiento de baja frecuencia y alto voltaje, le permiten ser un material de primera calidad para cerramientos de barrera térmica.

¿Puede obtener una carcasa NEMA con calentador y ventilador?

Definitivamente sí.

De hecho, la mayoría de los gabinetes NEMA que actualmente están llegando al mercado vienen instalados con un calentador y un ventilador.

Ambos accesorios juegan un papel fundamental a la hora de determinar la eficiencia del recinto en cuanto a regulación de la temperatura de este equipo se refiere.

Caja eléctrica con ventilador

Los gabinetes NEMA con calentador son ideales o más bien adecuados para ambientes fríos y cuentan con un sistema de calefacción controlado por termostato.

En la mayoría de los casos, notarás que el calentador está fijado debajo de la placa de montaje y cableado internamente.

Lo esencial, en este caso, es garantizar que no interfiera con el uso de los equipos instalados o en algunos casos requiera el uso de tomas de corriente alterna.

Por otro lado, los gabinetes NEMA con ventilador son más adecuados para entornos relativamente cálidos.

Además de un ventilador de enfriamiento con control de termostato, la mayoría de ellos también tienen una función de enfriamiento de ventilaciones duales.

El ventilador del gabinete NEMA se caracteriza por ser silencioso, proporciona un alto flujo de aire y ayuda a mantener bajas temperaturas internas.

El ventilador de este equipo está cableado internamente para evitar la necesidad de utilizar tomas de CA, dejándolos así para el uso interno del equipo.

¿Qué beneficios ofrecen los gabinetes eléctricos con aislamiento térmico?

Bueno, un gabinete eléctrico adecuadamente aislado térmicamente proporciona una gran cantidad de beneficios a largo plazo, incluidos los siguientes:

Caja eléctrica con aislamiento térmico

1. Ayuda a mejorar la seguridad del equipo porque si no se elimina el calor disipado, puede causar daños en el aislamiento, lo que en última instancia afecta a todo el sistema.
2. El aislamiento ayuda a mejorar la seguridad del personal, dado que la mayoría de estos recintos siempre están instalados en una zona que los empleados frecuentan, por lo que pueden resultar peligrosos para su vida y bienestar.
3. También ayuda a reducir los riesgos de incendio o explosión, que suelen ser habituales con los equipos eléctricos calientes. Los daños en el aislamiento suelen provocar cortocircuitos e incendios.
4. El aislamiento térmico también ayuda a reducir el costo de la energía ya que el equipo tendrá un consumo de energía moderado.
5. También resulta útil para prevenir la condensación de humedad.
6. Reduce el tamaño y la capacidad de los nuevos equipos mecánicos, mejorando así la eficiencia y el rendimiento.
7. Ayuda a reducir los niveles de ruido, algo fundamental, sobre todo cuando se instala en zonas donde hay personas trabajando. Además, el aislamiento también mejora la apariencia del equipo.

¿Cuáles son las clasificaciones IP para el aislamiento de gabinetes eléctricos exteriores?

El Clasificaciones IP Para este equipo hay un buen número de ellos, entre ellos se incluyen los siguientes:

Caja eléctrica con clasificación IP

• IP54: protección contra la entrada limitada de polvo y salpicaduras de agua desde cualquier dirección.
• IP55: protección contra la entrada limitada de polvo y chorros de baja presión desde cualquier dirección
• IP56: protección contra la entrada limitada de polvo y chorros de agua a alta presión desde cualquier dirección.
• IP57: protección contra la entrada limitada de polvo y la inmersión entre 15 cm y 1 metro de profundidad.
• IP 58 – protección contra polvo limitado e inmersión a largo plazo hasta una presión específica.
• IP 60 – protección total contra el polvo pero no contra el líquido.
• IP 61 – protección contra la entrada total de polvo y condensación.
• IP 62 – protección contra la entrada total de polvo y salpicaduras de agua en un ángulo inferior a 15 grados desde el ángulo vertical.
• IP 63: protección contra la entrada total de polvo y salpicaduras de agua a menos de 60 grados desde un ángulo vertical.
• IP 64 – protección contra la entrada total de polvo y salpicaduras de agua desde cualquier dirección.
• IP65 – protección contra la penetración total de polvo y chorros de agua a alta presión desde cualquier dirección.
• IP 66 – protección contra la entrada total de polvo y chorros de agua a alta presión desde cualquier dirección.
• IP 67 – protección contra la entrada total de polvo y la inmersión entre 15 cm y 1 metro de profundidad.
• IP 68 – protección contra la entrada total de polvo y la inmersión a largo plazo hasta una presión específica.
• IP 69K – protección contra la entrada total de polvo durante la limpieza con chorro de vapor.

¿Cómo funcionan los sistemas de gestión térmica para envolventes eléctricos?

El calor se transfiere de un objeto en el recinto a otro a una temperatura alta y baja respectivamente con una capacidad calorífica significativa.

Gestión térmica en armarios eléctricos – Foto cortesía de la revista Processing

Entonces sucede que la transferencia de energía térmica, que es bastante rápida, lleva al primer objeto al equilibrio térmico con el segundo objeto.

En ese caso, la temperatura del primer objeto se reduce, cumpliendo así la función del disipador de calor como dispositivo de enfriamiento.

Normalmente, el diseño más común de un dispositivo de enfriamiento es un metal que consta de muchas aletas.

Por lo tanto, la alta conductividad térmica de este metal combinada con su gran superficie conduce a una rápida transferencia de energía térmica al aire más frío circundante.

De esta forma, se enfría el recinto y cualquier otro objeto con el que esté en contacto térmico directo.

¿Los gabinetes eléctricos ventilados mejoran la eficiencia de disipación de calor?

Sí.

Una ventilación adecuada dentro del gabinete eléctrico permite que el calor circule libremente, mejorando así la eficiencia.

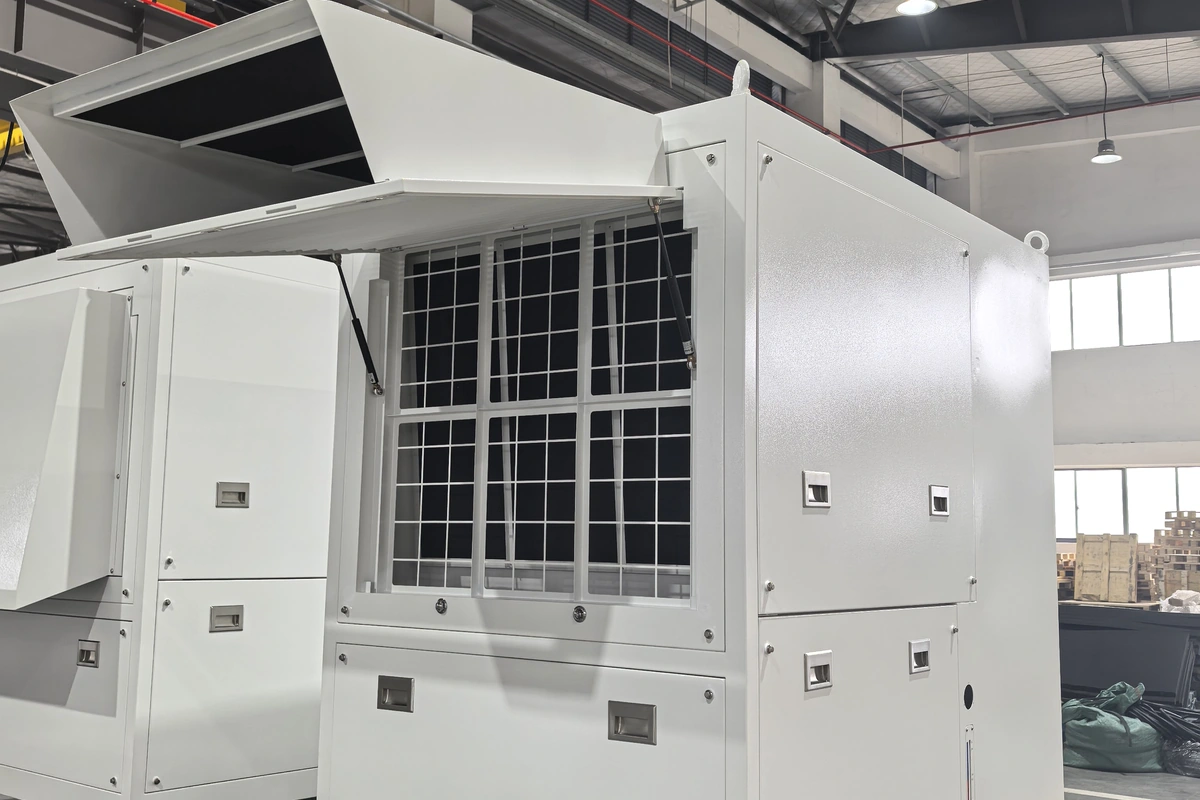

Caja eléctrica ventilada

La ventilación ayuda a controlar el nivel de calor que el recinto puede retener, mejorando así su eficiencia de disipación de calor.

¿Existen reglas de diseño para el aislamiento de gabinetes eléctricos?

Sí.

Y la mayoría de las reglas de diseño, en este caso, giran en torno a garantizar que el material aislante del recinto permanezca inmóvil incluso en situaciones extremas.

• Una de las reglas de diseño es asegurarse de que el material aislante tenga una excelente estabilidad térmica.
• Además, asegúrese de que tenga buena resistencia tanto al calor anormal como al calor normal.
• El material también debe ser resistente a la radiación ultravioleta, especialmente para recintos fabricados para aplicaciones exteriores.
• Debe elaborar planes de verificación del diseño, que deben incluir las pruebas y comprobaciones que debe realizar en el gabinete.
• También es necesario definir claramente los nichos de mercado para vender el producto de cerramiento aislado en particular antes de diseñarlo.
• Incorpore experiencias previas en el diseño y, más importante aún, retroalimentación de fallas en pruebas anteriores o problemas de certificación.
• Es necesario realizar un análisis de riesgos sobre la seguridad y eficacia del material de aislamiento antes de fijarlo en el recinto.
• Es loable involucrar a los principales proveedores potenciales desde una etapa temprana, ya que ayuda a aprovechar la contribución de su amplia experiencia, que es vital para el éxito del diseño.

¿Qué certificaciones de calidad debería buscar en los aislamientos de armarios eléctricos?

1. CE- se refiere a una marca de certificación que especifica la conformidad con los estándares de protección de la salud y el medio ambiente para los productos vendidos en la región europea.
2. ENEC – se refiere a una marca de certificación europea de alta calidad diseñada para productos eléctricos que cumplen con los estándares de seguridad europeos estipulados.
3. UL: se refiere a los estándares de certificación, que definen la conformidad de un producto con toda su amplia investigación y experiencia científica.
4. ETL: se refiere a un programa de certificación de seguridad de equipos que incluye diferentes variaciones diseñadas para adaptarse a los estándares de seguridad y saneamiento del producto.
5. VDE – se refiere a una entidad de estandarización responsable de la certificación de seguridad y regulaciones para tecnologías de información eléctrica y electrónica.

¿Qué opciones de diseño de gabinetes eléctricos ofrece KDM Steel?

En KDM Steel, algunas de las principales opciones de diseño de gabinetes incluyen:

• Caja de acero de una sola puerta
• Caja de acero con triple puerta
• Caja de acero con doble puerta
• independiente
• Caja eléctrica modular
• Caja de acero para montaje en suelo
• Caja eléctrica de montaje en pared
• Cajas de conexiones
• Cajas eléctricas marinas

Como puede ver, estas opciones son bastante variadas, lo cual es esencial especialmente cuando busca una específica que se adapte a las necesidades de su aplicación.

Así, todas estas opciones de diseño de envolventes de acero KDM le permitirán elegir la más adecuada.

¿KDM Steel tiene MOQ para gabinetes eléctricos personalizados?

Sí.

Tiene un MOQ muy bajo de 1 pieza independientemente del tipo de Caja eléctrica personalizada.

Ahora bien, esto es interesante porque te das cuenta de que no estás limitado a una cantidad particular que puedes comprar de acero KDM, ya sea normal o personalizado.
